多轴云台挂载相机稳定支撑结构

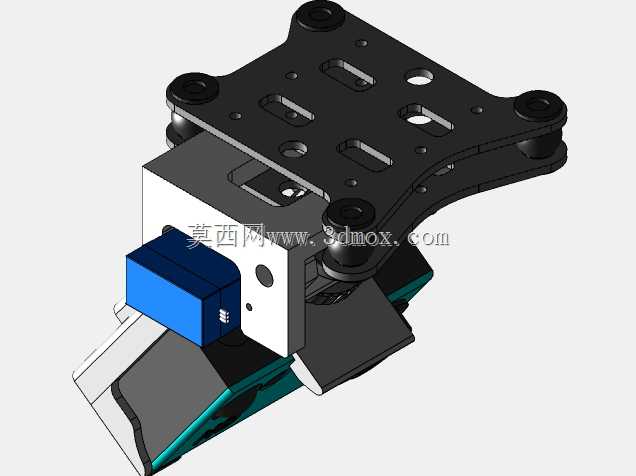

　　这套结构主要面向空中航拍、移动巡检类场景的视觉采集需求，解决运动载体行进过程中画面抖动、姿态偏移的核心痛点，可适配小型无人机、巡检机器人、移动拍摄车等多种搭载平台，为视觉采集模块提供可靠的姿态稳定支撑。从实际使用逻辑出发，结构整体采用分层式布局，上层为通用安装基板，基板上开设多组不同间距的长圆形安装孔与定位通孔，可兼容不同尺寸的飞控模块、图传模块安装固定，长圆孔的设计预留了足够的安装调节余量，不需要额外加工转接件就能适配多数主流小型机载设备的安装孔位，基板四角设置带减震垫的固定柱，可直接与载体机架连接，内置的阻尼减震垫能够过滤载体行进过程中产生的高频振动，避免振动直接传递到下方的相机模块，从源头降低画面果冻效应的产生概率。

　　中层为姿态调整铰接结构，采用多组铰接副配合限位设计，可实现俯仰、横滚两个维度的角度调整，铰接位置采用耐磨衬套配合锁紧螺钉，调整到目标角度后可直接锁死固定，也可根据需求替换为舵机驱动的主动调节结构，实现拍摄过程中的实时姿态修正，铰接结构的转动间隙控制在极小范围内，避免长期使用后出现结构旷量导致的画面偏移。下层为相机夹持固定位，采用定位块配合侧压锁紧的结构，可适配常见的小型运动相机、工业视觉模组，夹持位置预留了相机镜头、接线端口的避让空间，不会遮挡镜头拍摄视野，也不会干涉相机供电、数据传输线路的排布，夹持块与相机接触的位置可粘贴柔性缓冲垫，既可以避免硬接触刮花相机外壳，也能进一步吸收残余振动，提升成像稳定性。

　　结构整体的安装边界经过紧凑化设计，整体外轮廓尺寸控制在小型机载设备的搭载允许范围内，不会占用过多的搭载空间，也不会因为结构过大导致载体整体重心偏移过多，所有外露的棱边都做了倒角处理，避免安装调试过程中划伤操作人员，也减少飞行或行进过程中的风阻影响。从设计逻辑上，这套结构优先考虑了户外使用的可靠性，所有受力部件都采用等强度设计，在保证结构刚度足够承受运动过程中冲击载荷的前提下，尽可能做了镂空减重处理，降低整体自重，减少载体的负载压力，铰接位置的锁紧结构采用防松设计，经过长时间的振动测试也不会出现松脱移位的问题。实际选型适配时，可根据搭载相机的重量调整减震垫的阻尼系数，重量偏大的工业相机选用硬度稍高的减震垫，

　　重量较轻的运动相机选用软质减震垫，匹配最优的减震效果；安装时需要注意整体结构的重心尽量与载体的重心轴线重合，避免出现偏载导致的姿态控制误差，接线时可沿着结构侧边的走线槽排布线路，用扎带固定避免线路缠绕到铰接活动部位。这套结构既可以作为固定角度的相机挂载支架使用，也可以通过加装驱动舵机升级为主动增稳云台，适配不同场景下的拍摄需求，不管是户外航拍测绘、电力线路巡检，还是移动设备的视觉导航定位，都能提供稳定的相机支撑，保证视觉采集画面的清晰度与姿态准确性。
