多工位送料销自动组装接驳设备结构

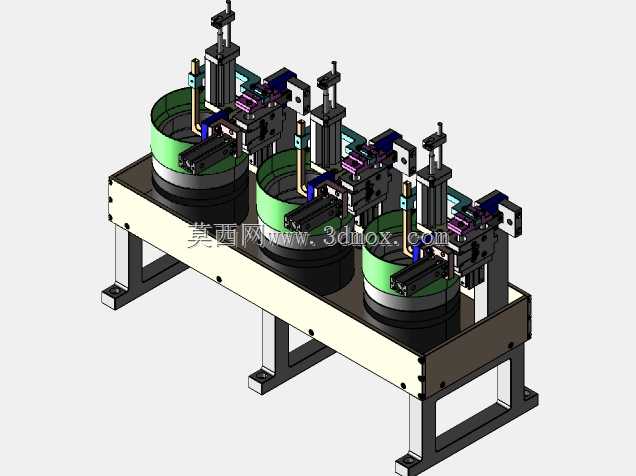

这套结构主要面向小型五金销钉类零件的自动化装配接驳场景，常见于家电零部件、小型五金组件的产线中段工序，解决人工摆放销钉效率低、定位偏差大的问题，可直接对接前端零件加工出料端与后端压装总成工位，无需额外增设中转接驳台。设备整体采用三工位并行布局，三个振动盘料仓沿机架台面横向等距排布，每个料仓对应一套独立的取料执行臂，可同时处理三种不同规格的销钉送料，也可单工位独立运行适配单品种批量生产需求。机架采用方管焊接框架结构，台面铺设厚度16mm的45号钢板作为安装基准面，底部配置可调脚杯，可适应地面不平整的车间安装环境，整体安装占地宽度约1.2米，深度约0.8米，台面作业高度距地面0.9米，符合人工补料与常规产线对接的高度要求，无需额外搭建增高台。设计阶段优先考虑了销钉类小零件的卡料风险，每个振动盘的出料轨道都做了防叠料、防反料的结构筛选，轨道出口处设置定位挡块，保证销钉到达取料位时姿态统一，执行臂采用滑台气缸搭配气动夹爪的组合，夹爪端部做了与销钉直径匹配的V型卡口，取料时不会夹伤销钉表面，同时每个执行臂的行程都做了硬限位调整结构，可根据销钉长度、总成工件的放置位置快速调整取料与放料的行程范围，更换产品时仅需更换夹爪卡口与调整限位块位置，无需整体拆解机构。设备的走线与气路全部隐藏在机架台面下方的空腔内，台面仅预留气路接头与走线孔，避免生产过程中销钉掉落卡入管线缝隙，也减少车间粉尘对气路元件的污染。每个工位都配置了独立的物料检测传感器，当振动盘内料量不足时会触发补料提示，取料位无料时执行臂会暂停动作等待补料，避免空夹造成的后续工位装配故障。三工位并行的设计相比单工位送料结构，可将销钉送料的节拍压缩至单工位的三分之一，适配后端总成压装工位的高速生产需求，执行臂的动作逻辑采用递进式时序设计，三个工位的取料、移位、放料动作相互错开，不会出现机构干涉的情况，同时每个执行臂都预留了安装位置扩展空间，后续若需增加销钉品种，可直接在台面上加装第四套振动盘与执行臂组件，无需重新加工整体机架。
