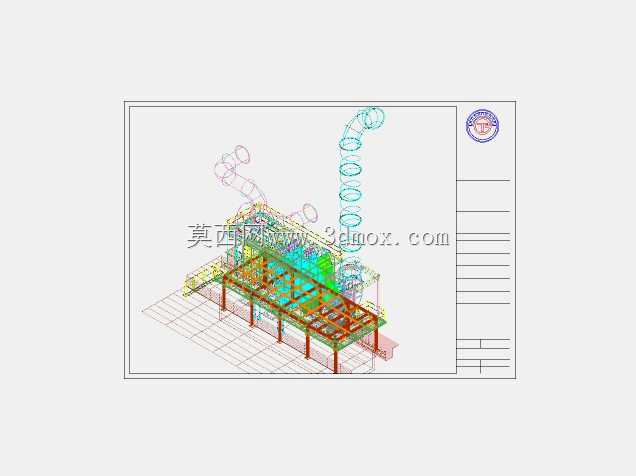

工业废气处理湿式洗涤装置三维结构

　　在涂装车间、化工合成工段、金属冶炼产线这类会持续产生酸碱性废气、含尘湿烟气的作业场景中，湿式洗涤器是废气达标排放前的核心处理单元，这套三维结构完整还原了设备从进气段到排气筒的全流程布局，能直接为现场安装排布、结构受力校核提供直观的参考依据。不同于干式除尘设备仅能过滤固态颗粒物的局限，该装置依托气液两相逆向接触的核心原理，在塔体内部完成颗粒物捕集、气态污染物吸收、烟气降温调质多重作用，进气端设置的导流均布板会把水平进入的含废气流均匀打散，避免局部气流速度过高造成液膜被击穿、净化效率骤降的问题，塔内分层布置的填料层选用孔隙率适配的规整填料，能大幅增加洗涤液与废气的接触面积，让吸收反应更充分，顶部设置的除雾段会夹带在气流中的液滴拦截下来，

　　避免排气带液造成后续管道腐蚀、风机叶轮积灰动平衡失衡的问题。从设计逻辑上看，整套设备的支撑框架采用型钢焊接结构，主立柱选用H型钢承载整塔的静载荷与运行时的动载荷，横梁根据不同区段的载荷差调整型材规格，填料支撑段额外加设斜撑补强，避免长期运行后填料层积泥造成横梁下挠变形；塔体本身采用分段法兰连接的结构，每段塔节的长度控制在常规运输尺寸边界内，法兰连接处的密封槽预留了耐腐垫片的安装余量，既方便车间分段预制后运输到现场拼装，也能降低后期检修更换内部填料、喷淋组件的作业难度。设备侧面预留的检修人孔位置对应每层填料、喷淋管的安装高度，人孔盖采用快开式压紧结构，日常巡检时不需要完全拆卸螺栓就能快速打开检查内部结垢、喷头堵塞情况；

　　配套的循环水管路沿塔体外侧支架排布，每根喷淋支管都设置了独立的阀门与法兰接头，可在不停机的状态下隔离故障支管更换喷头，减少产线停机维护的时间。安装边界方面，整套设备的底部框架预留了与混凝土基础对接的地脚螺栓孔位，孔位间距按照常规工业厂房的基础梁排布尺寸设计，不需要额外做特殊的基础改造就能完成就位；排气筒的顶部出口设置了防雨帽，出口朝向避开周边建筑的新风取风口，设备整体的外轮廓尺寸充分考虑了厂区内部的运输通道宽度、车间吊装口的净空高度，框架外侧预留的检修通道宽度满足单人携带工具通行、临时放置检修配件的空间需求，管道接口的法兰标准匹配工业领域通用的管路连接规范，能直接和前端的废气收集风管、后端的离心风机、循环水泵管路对接，

　　不需要额外制作转换接头。不同于很多简化的原理类三维模型，这套结构把现场安装时容易忽略的细节都做了还原，比如喷淋管的排布角度、填料压圈的固定方式、框架与塔体之间的减震垫位置、爬梯与护栏的安装点位，结构设计人员在做同类型项目时，可以直接参考这套结构的载荷分布逻辑调整参数，根据实际处理风量、废气成分调整塔径、填料层高度、喷淋层数量，不需要从零开始搭建框架；现场安装人员也能通过三维结构直观理解各部件的装配顺序，避免出现管路装反、支撑点位错位的问题，减少现场返工的概率。设备运行时，洗涤液通过循环泵从塔底的水箱输送到各层喷淋管，经喷头雾化后向下喷洒，与向上流动的废气充分接触，吸附了污染物的洗涤液回流到塔底水箱，经沉淀、加药调整pH值后循环使用，整套结构的水箱段设置了溢流口、排污口与液位计接口，能匹配常规的水处理辅助系统，不需要额外对水箱结构做二次改造。
