三角转子旋转动力机构三维结构

　　在小型便携动力、航空模型动力、特种作业便携装备的动力选型场景中，传统往复式活塞发动机因曲柄连杆机构带来的往复惯性力限制，很难在小体积边界下实现高功率密度输出，这类场景下旋转活塞式动力机构的结构优势就会凸显。这套三角转子旋转动力结构，完全摒弃了传统内燃机的活塞往复运动逻辑，用偏心轴带动三角转子在8字型缸体内做行星旋转运动，直接将燃烧膨胀的压力转化为轴系的旋转扭矩，省去了曲柄连杆转换环节的能量损耗与振动来源。从实际使用场景来看，这类动力结构最早被尝试应用在小型乘用车动力单元上，后续因密封与油耗问题逐步转向对体积重量要求更严苛的场景，比如小型无人直升机动力、便携发电机组动力、模型竞速动力单元，甚至部分特种水下作业装备的动力源，都能看到这类旋转动力结构的应用，核心就是看中其同功率下体积更小、重量更轻、运转振动更小的特性。

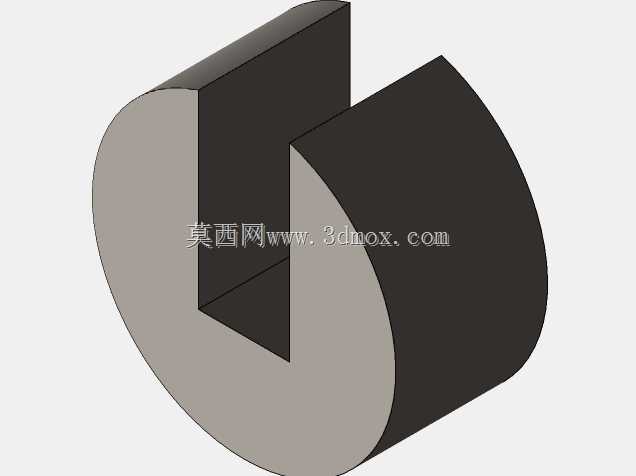

　　从结构设计逻辑来看，这套模型完整还原了三角转子动力的核心配合关系：三角转子的三个顶点始终与8字型缸体内壁保持贴合，将缸内空间分隔成三个独立的密闭腔室，随着转子的行星转动，三个腔室依次完成进气、压缩、做功、排气的完整循环，转子每旋转一周，三个腔室各完成一次做功循环，相比传统四冲程往复活塞发动机曲轴转两圈才完成一次做功，其单位排量的做功密度更高。设计过程中需要重点把控的核心尺寸边界，首先是偏心轴的偏心距与转子节圆半径的比值，这个参数直接决定了缸体型线的生成逻辑，也决定了压缩比的可调范围，常规应用场景下这个比值控制在1:5到1:6之间，能兼顾密封件的滑动速度与燃烧室的容积效率；其次是转子顶点密封片的安装槽尺寸，密封片需要在槽内有微小的浮动量，靠离心力与燃烧压力紧贴缸壁，槽的间隙过大会导致密封片窜动漏气，间隙过小则会在热膨胀状态下出现卡滞，直接导致动力失效。

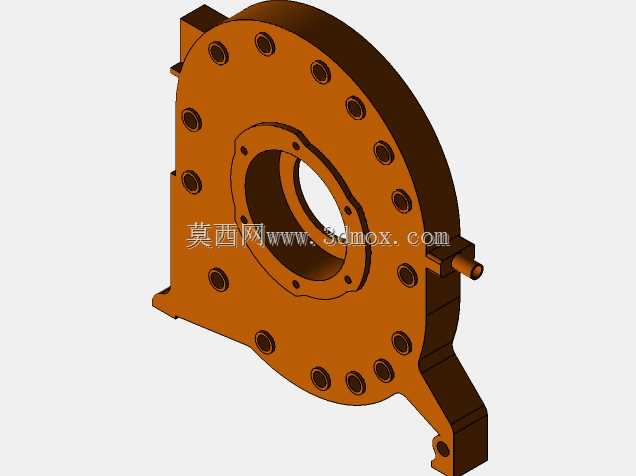

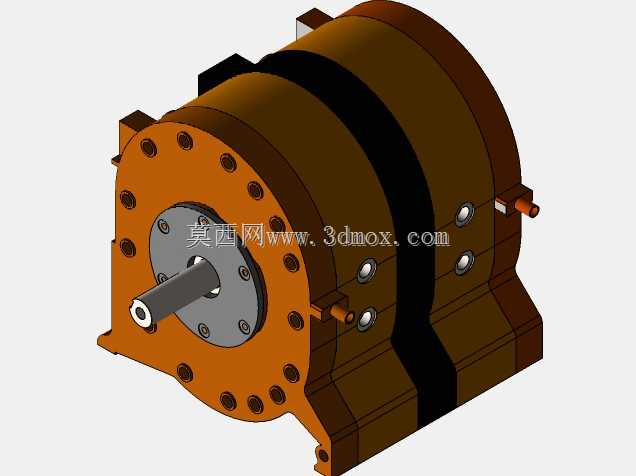

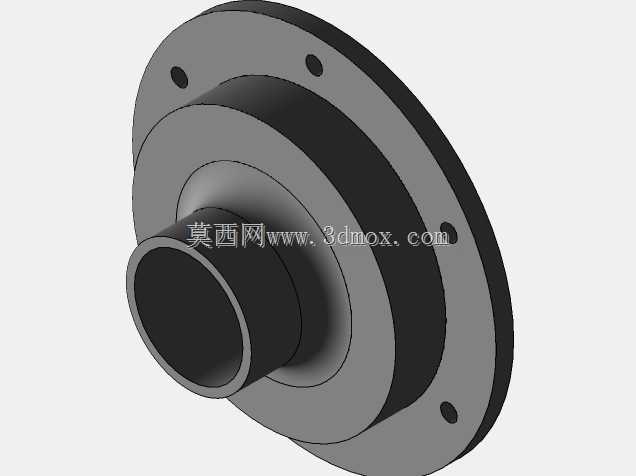

　　安装边界层面，这类旋转动力机构的整体外形更趋近于规则的柱体，相比同功率的往复式发动机，其轴向尺寸可以缩短30%以上，径向尺寸也没有突出的缸头、气门机构，在装备整体布局时可以更灵活地嵌入狭小的安装空间，不需要为往复运动部件预留额外的避让空间。进气与排气接口可以根据安装需求布置在端盖的不同角度位置，偏心轴的输出端可以直接连接负载或者减速机构，不需要额外加装平衡轴来抵消往复惯性力，进一步缩减了整个动力单元的安装空间需求。从功能特性来看，这类动力结构的运转平顺性远优于同功率的往复活塞结构，因为没有活塞往复运动产生的一阶、二阶惯性力，整个轴系的旋转动平衡更容易校准，高转速运转下的振动与噪音更低，适合对振动敏感的便携装备或者航空模型使用。当然在设计过程中也需要重点考量其固有特性带来的结构问题，比如转子密封片的润滑路径设计，因为密封片始终在缸壁上高速滑动，需要通过偏心轴的油道将润滑油精准输送到密封片位置，同时还要控制机油窜入燃烧室的量，避免过度烧机油；另外缸体的冷却流道设计也需要匹配转子的运动轨迹，因为三个腔室的温度分布并不均匀，做功侧的缸壁温度远高于进气侧，需要通过流道的截面变化调整冷却液流速，避免局部热变形导致密封失效。

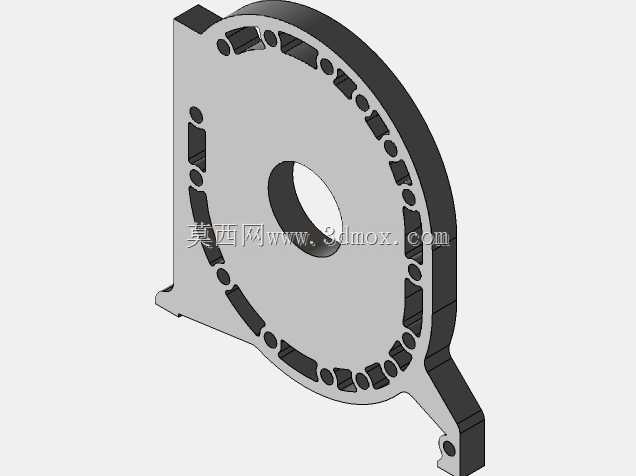

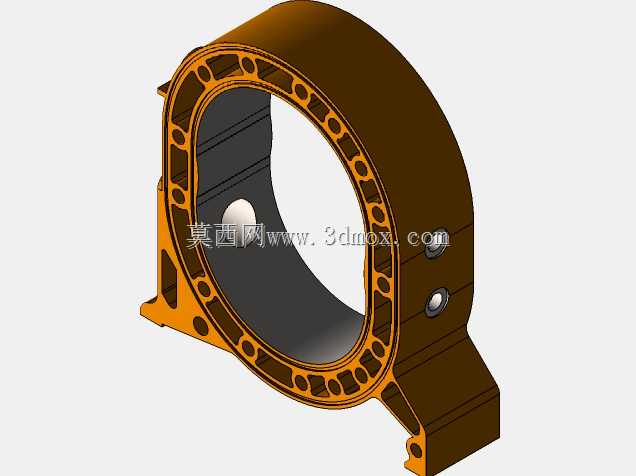

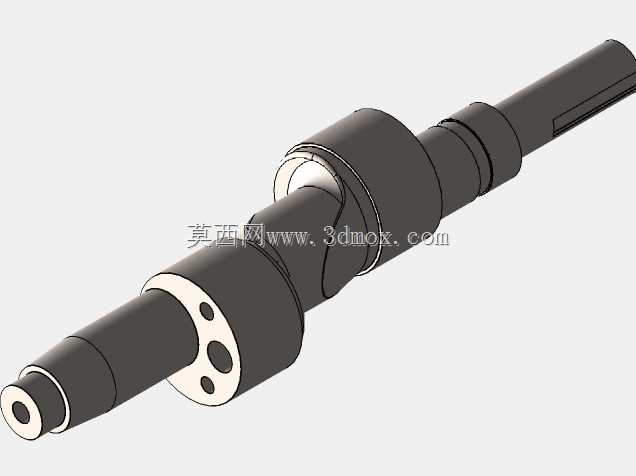

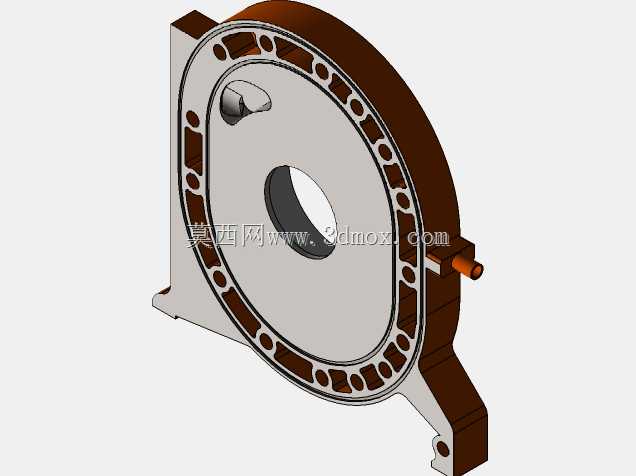

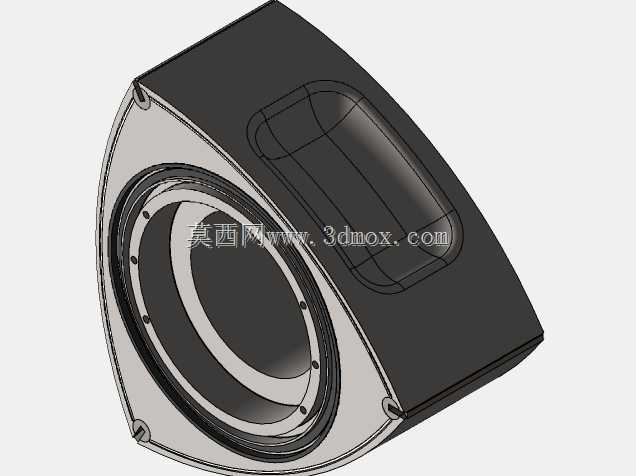

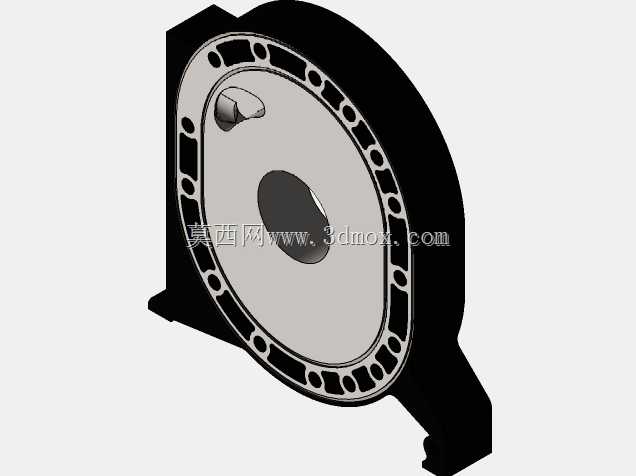

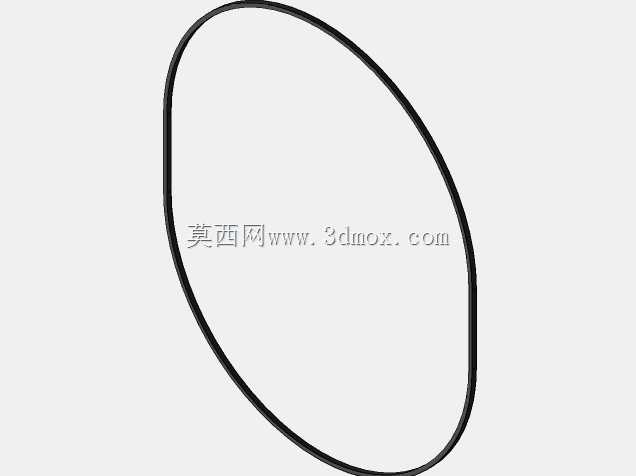

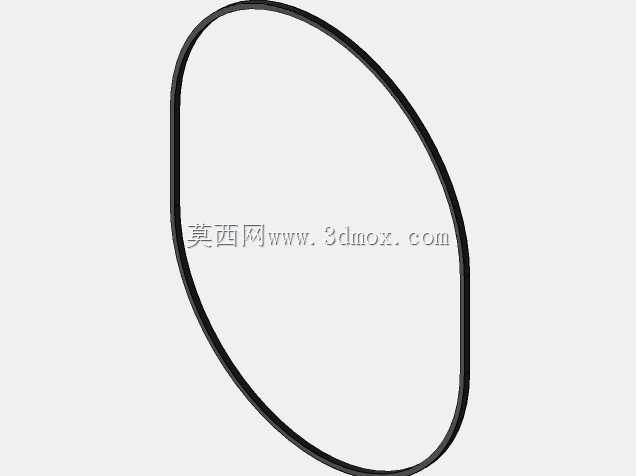

　　在三维建模过程中，这类结构的核心难点在于8字型缸体型面的参数化生成，需要严格按照双弧外次摆线的生成逻辑来构建曲面，不能用简单的圆弧拼接代替，否则会导致转子顶点与缸壁出现间隙或者干涉，直接影响整个机构的运动仿真准确性。转子的内部减重腔设计也需要兼顾强度与动平衡，三个减重腔的位置与重量需要完全对称，避免转子高速旋转时产生额外的离心振动，偏心轴的配重块设计也要匹配转子的重量分布，确保整个轴系在最高设计转速下的动平衡精度达到使用要求。端盖上的进排气口位置、火花塞安装孔位置也需要严格匹配转子的运动相位，确保进排气 timing 与做功相位准确，否则会出现进气不足、排气不净或者点火时机错误的问题，导致动力输出异常。
