适配本田K20A发动机的增压进气端盖结构

　　这款增压进气盖是针对本田K20A系列2.0升自然吸气发动机升级增压工况开发的配套密封部件，适配Civic、ES、EP3、DC5、Stream等多款搭载该动力单元的车型，核心作用是在进气歧管与增压管路的衔接位置形成稳定密封腔，隔绝增压后的高压进气泄漏，同时为进气温度、压力传感器提供稳定的安装基准面，避免增压工况下进气紊流影响传感器采样精度。

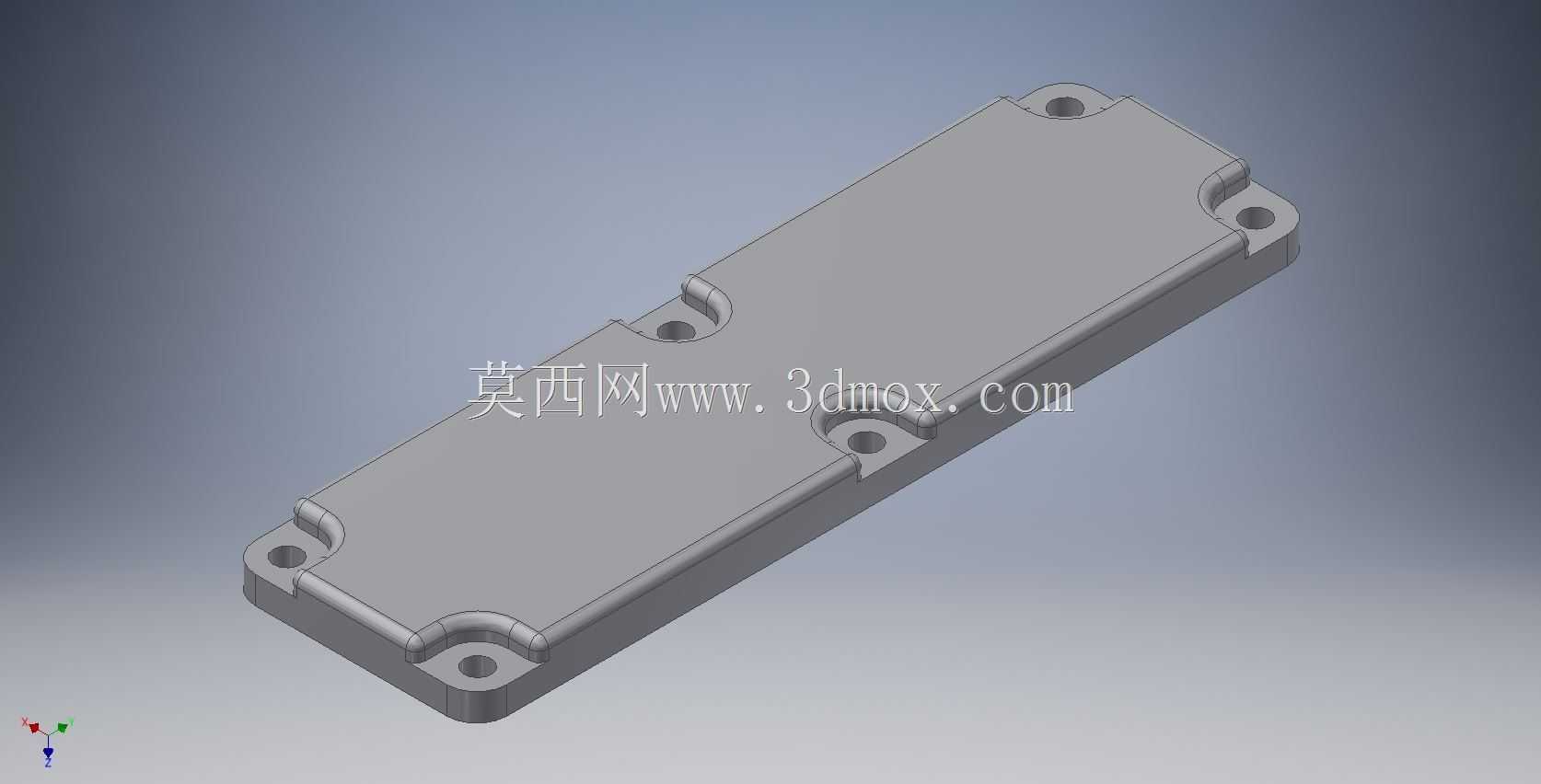

　　从实际装车场景来看，该部件处于发动机舱上部靠近防火墙的进气路径末端，周边紧邻节气门体与进气歧管安装面，日常使用中需要持续承受0.8-1.5bar的增压进气压力，同时耐受发动机舱内-40℃到120℃的交变温度，还要抵御机油蒸汽、进气冷凝水的长期侵蚀，因此设计阶段首先对安装边界做了全尺寸匹配：整体采用长条形扁平化布局，长度方向完全贴合K20A进气歧管上沿的安装孔位分布，六个带衬套的安装耳沿壳体周向均匀布置，每个安装耳的螺栓孔中心距严格匹配原厂进气端盖的安装坐标，不需要对原有歧管做任何打孔、切削修改，直接替换原厂自然吸气版本的进气端盖即可完成增压管路的对接，大幅降低改装阶段的加工成本与安装误差风险。

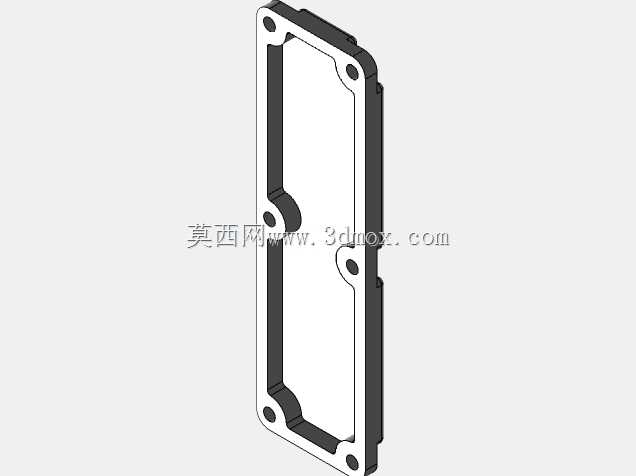

　　结构设计上，壳体主体采用等壁厚加强布局，壁厚控制在3.5mm，既保证壳体在最大增压压力下的形变量不超过0.2mm，避免密封面错位导致的漏气问题，又尽可能控制部件自重，不会给进气歧管安装螺栓带来额外的载荷负担。每个安装耳位置都做了局部加厚的圆角过渡，避免螺栓拧紧时应力集中导致的耳位断裂，同时安装耳与壳体主体的衔接处设计了连续的加强筋，沿壳体长度方向贯通，进一步提升整体刚性。密封面采用平面度0.05mm的精加工平面，适配厚度2mm的耐油橡胶密封垫，安装后可以在全工况转速区间保持稳定密封，不会出现高增压下的密封垫呲漏问题。

　　在功能拓展层面，壳体上预留的两个传感器安装位分别对应进气温度传感器与增压压力传感器，安装孔的螺纹规格与原厂传感器完全匹配，不需要额外制作转接座，传感器探头伸入壳体内部的深度经过反复校核，刚好处于进气气流的稳定层区域，不会因为靠近管壁的边界层紊流导致采样数据偏差，保证ECU可以根据真实的进气压力与温度调整喷油量与点火提前角，避免增压工况下的空燃比失准问题。壳体两端的管路对接面采用标准的卡箍连接结构，适配内径76mm的增压硅胶管，可以直接对接市面上主流的离心式机械增压器或者涡轮增压管路的出口，不需要额外定制变径接头。

　　从建模逻辑来看，整个部件的建模过程完全遵循正向设计的工程规范，首先提取K20A原厂进气歧管安装面的点云数据，确定六个安装孔的相对坐标与密封面的平面轮廓，再根据增压管路的走向确定两端接口的中心高度与角度，之后逐步完善壳体的壁厚、加强筋、安装耳等细节结构，所有圆角、倒角的尺寸都符合压铸工艺的生产要求，最小圆角半径不小于1mm，避免压铸生产时出现充型不满或者应力集中的问题。建模过程中同步做了装配干涉检查，确认部件安装后与周边的节气门拉线、冷却水管、发动机线束都保持至少10mm的安全间隙，不会因为发动机运行的振动出现部件干涉磨损的问题。

　　实际装车验证阶段，这款进气盖在持续1.2bar的增压压力下连续运行200小时台架测试，密封面无泄漏，壳体无形变，传感器采样数据偏差控制在2%以内，完全满足民用改装车的使用需求。针对赛道使用场景，还可以在壳体基础上额外加工进气泄压阀的安装位，直接适配外接式泄压阀的安装需求，不需要更换整个端盖结构，拓展性较强。不同于市面上很多通用型增压进气端盖需要现场配做安装孔的设计，这款部件完全针对K20A发动机的安装边界做了定制化匹配，安装时只需要按照原厂螺栓的拧紧顺序，分三次将螺栓拧紧到规定扭矩即可，安装效率提升60%以上，也避免了现场配做孔位带来的密封面不平整问题。
