钳工锻造作业用双角带孔支撑铁砧结构

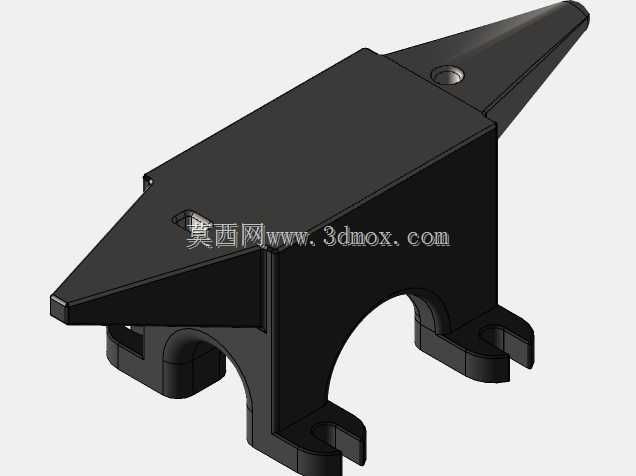

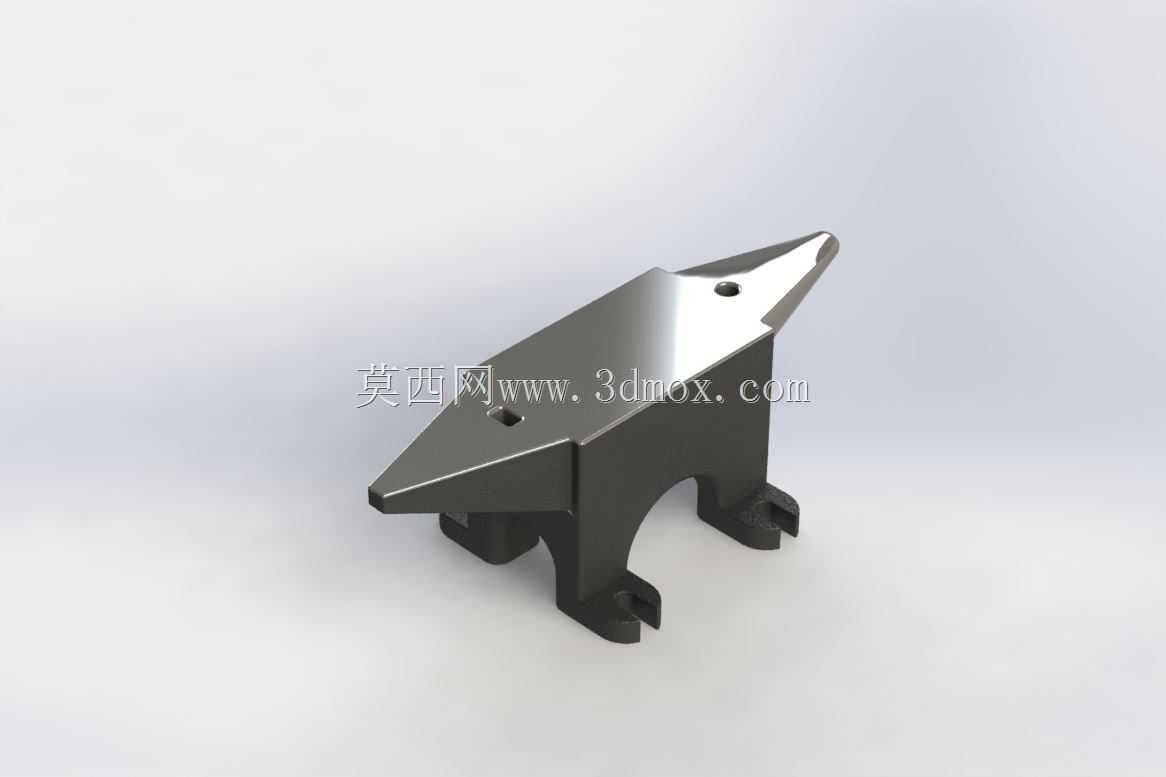

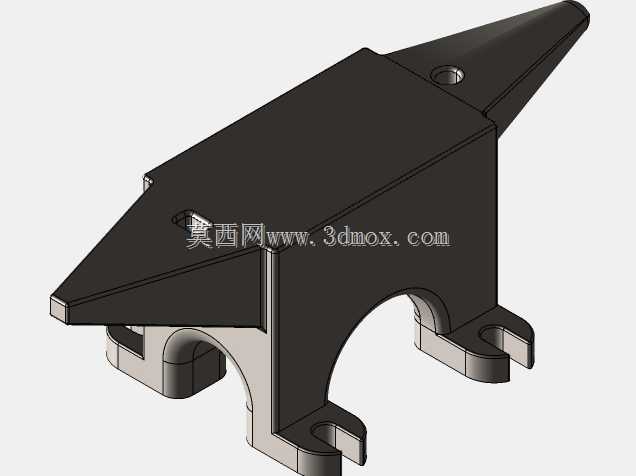

　　在小型五金加工、钳工实训、手工锻造以及设备维修的作业场景里，这类带双尖角结构的铁砧是工位上的核心支撑工装，区别于大型锻工车间的重型落地铁砧，这款轻量化结构的铁砧更适配小尺寸工件的精细锻打、钣金校形、首饰打制以及小型五金零件的弯折成型作业，可直接固定在工作台面使用，无需做重型地基预埋，适配移动工位、教学实训台以及小型加工坊的作业需求。从结构设计来看，整体采用对称式双尖角布局，两端的锥状尖角分别适配不同的作业需求：一端尖角锥度更小、尖端更锐利，可用来完成小直径金属线材的弯折、小弧度钣金件的校形以及细小零件的局部锻打支撑；另一端尖角锥度稍大，可支撑中等尺寸工件的端部成型、直角弯折作业，两个尖角之间的平面区域为主要锻打工作面，

　　表面做平整处理，保证锻打时工件受力均匀，不会出现局部凹陷导致的工件形变偏差。工作面预留的两个沉头安装孔，是整个结构安装定位的核心，安装时可通过内六角螺栓直接将铁砧锁紧在木质或钢制工作台的预留安装位上，沉孔设计可保证螺栓头部完全沉入工作面以下，不会在锻打作业时干涉工件放置，也避免长期锤击导致螺栓头部变形损坏。底部的支撑结构采用拱形缺口加两侧定位脚的设计，拱形缺口可在工件弯折、套类零件局部整形时提供避让空间，比如对小型环形零件、U型结构件进行校形时，可将工件需要整形的部位对准拱形缺口位置，避免支撑面干涉工件的形变路径；两侧的定位脚可卡在工作台的安装槽内，配合螺栓锁紧后，可承受反复锤击带来的横向冲击力，避免铁砧在作业过程中出现移位、

　　翘边的问题。从安装边界来看，这款铁砧的整体尺寸适配常规钳工工作台的安装空间，底部支撑脚的跨距可匹配多数标准工作台的T型槽间距，无需额外做安装转接板即可完成固定；工作面的高度在安装后与常规台虎钳的工作面高度齐平，方便作业人员在同一工位完成工件夹持、锻打、校形的多工序操作，减少工件周转的时间成本。在实际使用过程中，这类铁砧的工作面硬度需要达到较高的热处理要求，才能承受长期锤击带来的冲击载荷，避免工作面出现凹坑、变形，建模过程中需要重点关注工作面的平面度公差、安装孔的位置度公差以及尖角部位的过渡圆角设计，尖角部位如果做完全锐边处理，在长期受冲击载荷时容易出现崩裂，因此需要预留极小的工艺圆角，在保证尖角作业适配性的同时，

　　提升结构的抗冲击能力。不同于传统一体式铸铁铁砧，这款结构的支撑腿与工作面采用一体化设计，没有拼接焊缝，整体结构强度更高，可承受连续的锤击载荷，不会出现焊缝开裂、支撑腿脱落的问题；底部的拱形结构除了提供作业避让空间外，还可减轻整体重量，方便工位调整时的搬运移动，同时拱形结构的力学特性可分散锤击时的冲击力，将垂直方向的冲击载荷分散到两侧的支撑脚上，降低对工作台面的局部压强，避免工作台面被压损。在钣金维修作业中，这款铁砧的双尖角结构还可用来完成车身覆盖件的局部凹陷修复，将尖角对准凹陷部位的背面，通过外部锤击完成凹陷的整平作业，不同锥度的尖角可适配不同弧度的覆盖件曲面，相比单一平面的铁砧，作业适配性更强；在手工首饰加工场景里，锐利端的尖角可支撑细小金银饰件的成型、弯折作业，平整工作面可完成饰件的压平、印记敲击作业，一个工装即可覆盖多道工序的作业需求。建模时需要注意安装沉孔的深度与螺栓规格的匹配性，沉孔深度需要保证对应规格的内六角螺栓完全沉入后，头部低于工作面0.5mm以上，避免长期锤击导致螺栓受冲击变形；两侧支撑脚的底面需要保证共面，安装后不会出现晃动，支撑脚与工作台接触的位置可预留防滑垫安装槽，进一步提升作业时的稳定性；尖角部位的锥度需要经过反复验证，既要保证小工件弯折时的支撑角度，也要避免锥度过小导致的结构强度不足问题。
