2.5吨载荷斯皮尔德起重吊梁结构设计

　　在车间重型工件转运、户外设备吊装、钢结构件安装这类作业场景里，单点吊装很容易出现载荷偏斜、工件形变、吊索受力不均的问题，尤其是长度偏大、重心分布均匀但单点起吊易弯折的工件，必须搭配平衡吊梁来分散吊点载荷，这款额定载荷2.5吨的斯皮尔德吊梁，就是针对中小吨位规整工件吊装需求设计的专用吊具。从实际作业逻辑来看，这类吊梁的核心作用是拉大吊点间距，避免吊索夹角过大对工件产生额外的横向挤压力，比如吊装长条形钢结构框架、成组堆叠的工业料框、尺寸规整的设备机座时，直接用吊钩挂接两端吊索，很容易因为吊索向内的分力压坏工件边缘，加装吊梁之后，吊梁上方通过吊耳连接起重机主钩，下方的吊点可以根据工件长度调整挂接位置，让吊索保持垂直受力状态，

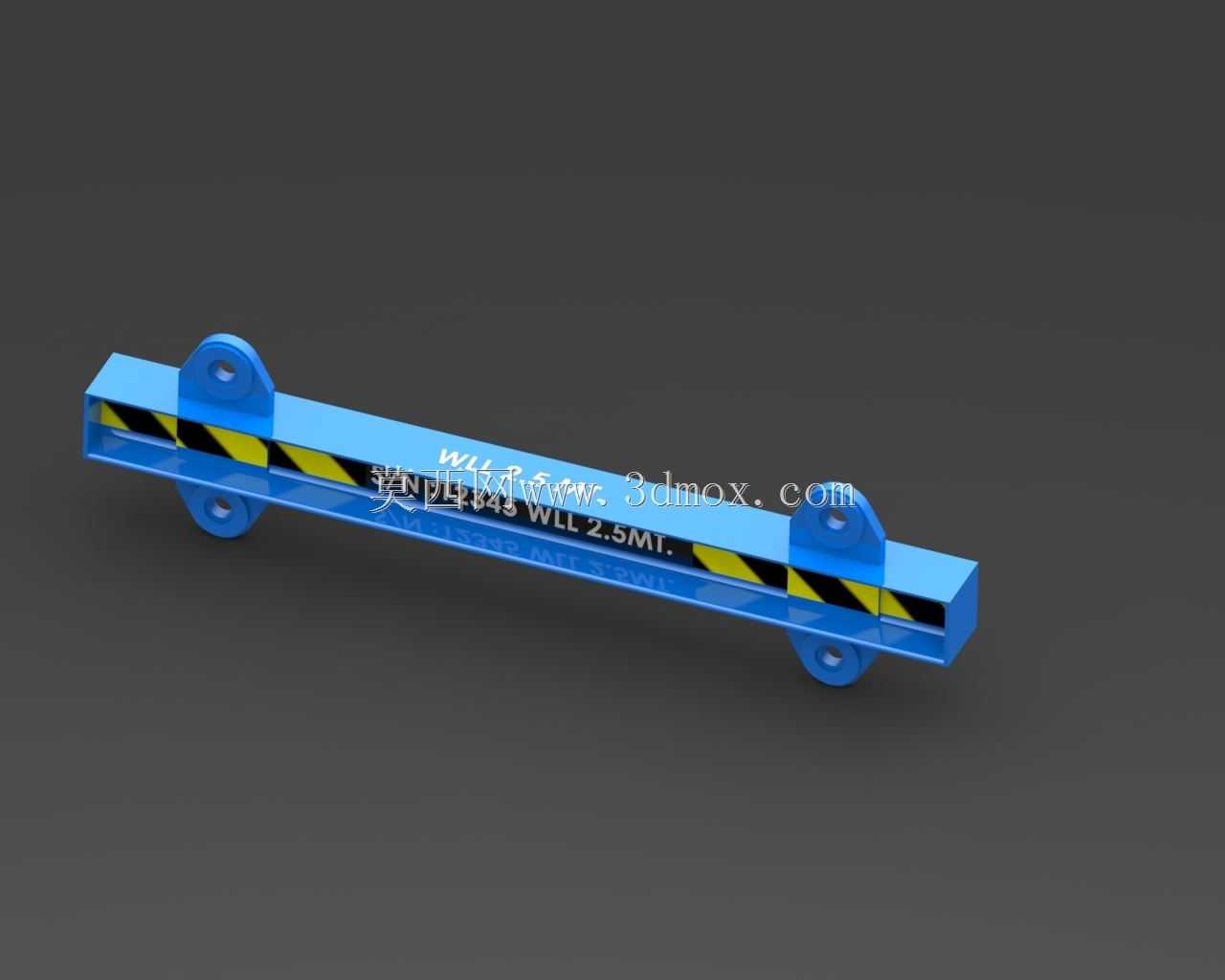

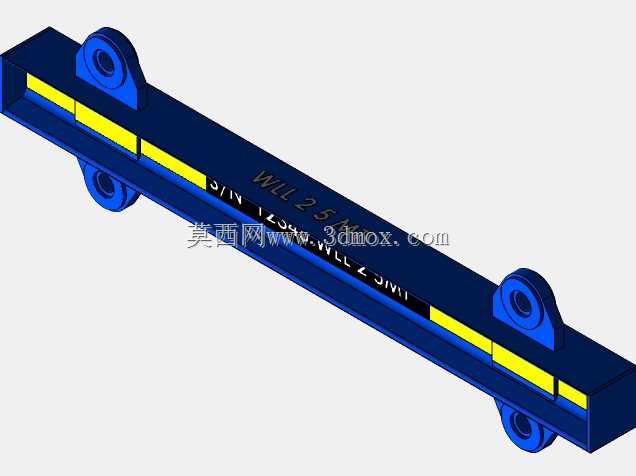

　　既保护工件不受挤压，也能让每根吊索的受力更均匀，降低单根吊索过载断裂的风险。从结构设计思路上，这款吊梁采用了等截面矩形梁主体结构，梁体选用高强度合金结构钢加工，整体做了蓝色防腐涂装，梁身侧面贴有黄黑相间的警示标识，提醒现场作业人员注意吊装作业边界，避免在吊梁下方站人。梁体上方设置了两个对称布置的上吊耳，吊耳孔做了镗孔加工，配合卸扣连接主吊钩，两个上吊耳的间距经过受力核算，确保起吊时梁体自身的弯矩分布在材料许用应力范围内，不会出现梁体中部下挠变形的问题；梁体下方对应设置了两个下吊耳，位置和上吊耳对齐，保证载荷垂直传递，避免梁体承受额外的扭转力矩，吊耳和梁体的连接位置做了圆弧过渡焊接，焊后做了去应力处理，避免应力集中导致的焊缝开裂问题。

　　在安装边界和尺寸适配方面，这款吊梁的长度适配1.5米到2.2米区间的工件吊装作业，上吊耳的孔径适配额定载荷3吨以上的标准卸扣，下吊耳可以同时挂接两根或四根吊索，满足不同吊装方式的需求；梁体自身的高度控制在合理范围，不会过多占用起重机的有效起升高度，适合车间内净空高度有限的室内吊装场景，也能在户外露天场地配合汽车吊完成中小型设备的安装就位作业。从使用特性来看，这款吊梁的结构非常简洁，没有额外的活动部件，日常维护只需要定期检查焊缝是否开裂、吊耳孔是否出现磨损变形、涂装是否脱落出现锈蚀即可，不需要复杂的润滑或校准作业，非常适合工厂维保车间、设备安装队、钢结构加工班组这类需要频繁开展中小吨位吊装作业的单位配置。设计过程中，

　　建模阶段重点校核了梁体在额定载荷下的静挠度，确保满载时梁体中部的下挠量不超过梁长的1/1000，避免长期使用出现塑性变形；同时对吊耳的拉应力、剪应力做了单独核算，确保吊耳的安全系数不低于4倍，满足起重吊具的安全规范要求；梁体的边角位置都做了圆角钝化处理，避免吊装过程中尖锐边角割伤吊索，延长吊索的使用寿命。实际作业时，只需要将主钩通过卸扣连接到上吊耳，根据工件的吊点位置将吊索挂接到下吊耳，调整吊索长度保证工件起吊后保持水平，就可以平稳起吊，不需要额外的调平操作，能有效缩短吊装准备时间，提升作业效率，同时降低吊装过程中工件倾斜滑落的安全风险。
