MGW10MT型吊装连接耳板结构设计

　　在起重吊装、工装夹具搭建、重型设备铰接安装场景中，耳板是承担载荷传递、实现部件铰接转动的核心基础零件，MGW10MT型耳板针对中等载荷的铰接连接需求设计，适配10吨级额定载荷的铰接工位，可广泛应用在起重吊具、工程机械臂架铰接点、生产线工装定位连接、物料搬运设备的活动连接端等场景。从实际使用需求出发，这类耳板的核心作用是通过销轴穿过中心孔，实现两个独立部件之间的铰接连接，既能够传递沿耳板本体方向的拉压载荷，也可以允许连接部件绕销轴轴线做一定角度的转动，避免刚性连接在设备运行过程中因形变错位产生的附加应力，降低连接部位的疲劳损坏风险。

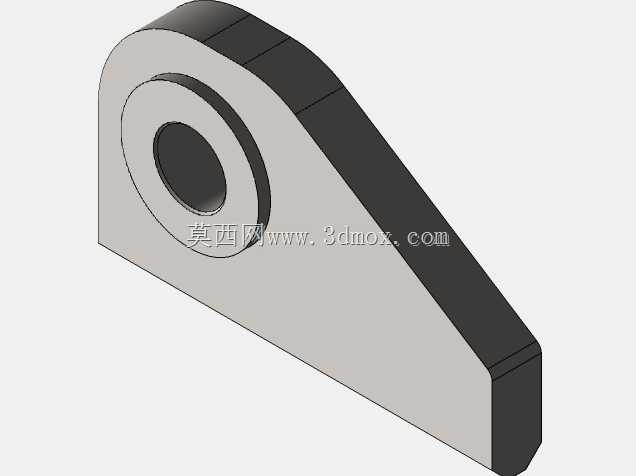

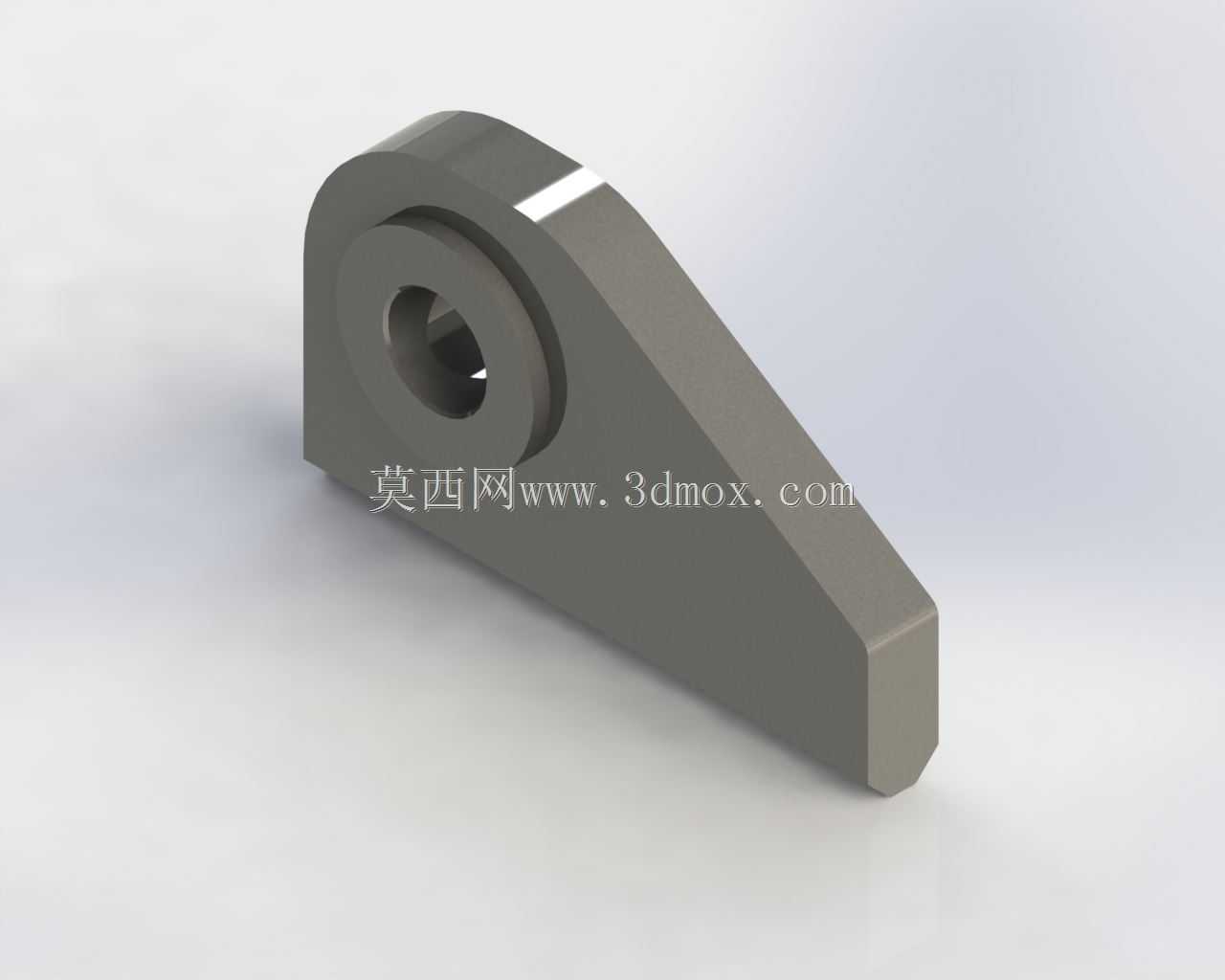

　　该耳板的结构设计充分考虑了实际安装与受力的双重需求，整体采用楔形板状结构，带孔的铰接端做圆弧过渡处理，避免直角结构带来的应力集中问题，从铰接端向安装固定端逐渐收窄形成斜向的板身，既能够保证铰接部位的结构强度满足销轴挤压、孔壁承压的受力要求，也能够减少非受力区域的材料冗余，控制零件自身重量。中心铰接孔为通孔设计，孔壁做了适配对应直径销轴的公差配合设计，安装时销轴穿过孔位后可通过轴端挡圈、开口销等零件实现轴向定位，防止销轴在设备运行过程中窜动脱出。耳板的固定端为平直端面，可通过焊接、螺栓紧固等方式与被连接的主体部件固定，端面的平直度设计保证了安装时的贴合度，避免连接面存在间隙导致受力不均。

　　从安装边界来看，该耳板的铰接端圆弧外径与中心孔直径保持合理的比例关系，保证孔壁到圆弧外边缘的最小壁厚满足承压、抗剪的强度要求，不会在额定载荷下出现孔壁撕裂的问题；板身的厚度根据额定载荷下的剪切、拉压受力计算确定，保证在最大动载荷工况下的安全系数符合机械设计标准要求；斜向板身的倾斜角度经过受力优化，让载荷传递路径尽可能沿板身轴线方向分布，减少偏心载荷带来的附加弯矩，降低耳板根部与主体部件连接位置的应力水平。在实际选型使用时，需要注意该耳板的适配销轴直径与中心孔尺寸匹配，安装前确认铰接部位的转动角度范围在耳板结构允许的区间内，避免转动过程中耳板边缘与相邻部件发生干涉碰撞；如果采用焊接方式固定，需要根据耳板的材质选择匹配的焊材，焊接后对焊缝位置做应力消除处理，避免焊接缺陷影响连接强度。

　　设计这类耳板时，首先需要明确实际工位的额定载荷、动载系数、铰接转动角度范围、安装空间的边界尺寸，再通过力学计算确定中心孔直径、板厚、各部位的壁厚参数，所有的过渡位置都采用圆角处理，避免锐角带来的应力集中问题，同时要考虑加工工艺性，整个零件可通过板材切割、钻孔、倒角等常规机加工工序完成，不需要复杂的成型工艺，加工成本低，适合批量生产应用。在三维建模过程中，需要准确还原各部位的尺寸公差、圆角参数，尤其是中心孔的配合公差、安装端面的平面度要求，为后续的工程出图、加工制造、虚拟装配校验提供准确的模型依据，在虚拟装配阶段可以通过模型模拟铰接转动的全行程，校验耳板与周边部件的间隙，提前发现干涉问题，减少实际加工装配阶段的整改成本。
