菱形网格面工业托盘转运承载架

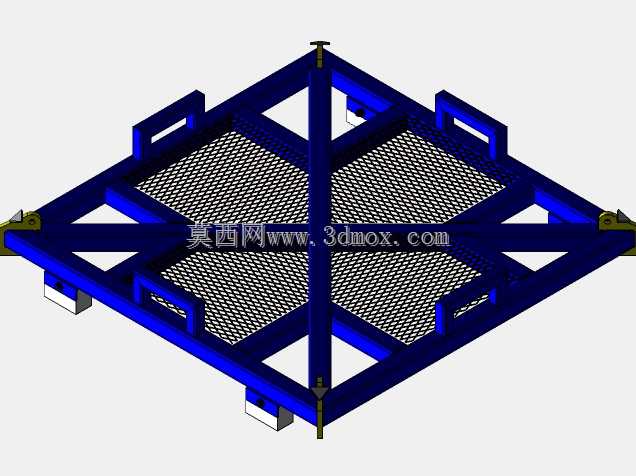

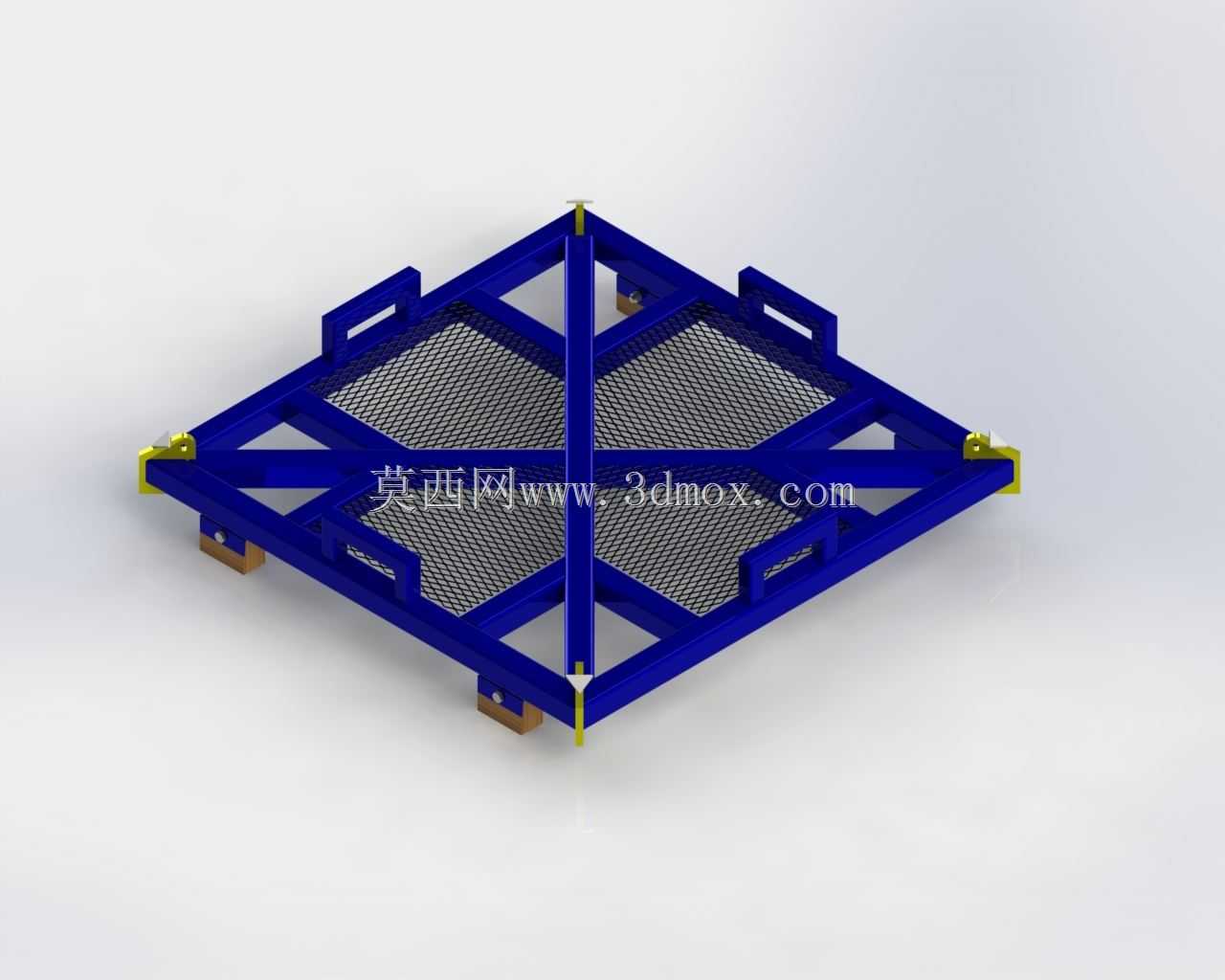

　　车间内跨工位的重型物料转运，一直是生产物流环节容易被忽略的效率卡点，尤其是针对规则箱装、栈板叠放类工件的短距离驳运，常规平板推车存在台面易打滑、边角无定位、堆高后物料易滑落的问题，这款菱形结构的托盘承载转运架，正是针对这类场景做的定向结构优化。从整体框架布局来看，它没有采用常规矩形推车的四边直梁结构，而是选择了菱形外轮廓设计，四个角点向外延伸出带缓冲垫块的支撑位，当转运架放置在地面时，四个角的耐磨垫块直接接触硬化地坪，不会因为框架整体的焊接应力出现局部翘曲，哪怕地面存在3mm以内的平整度误差，也能保证整个架体放置平稳，不会出现放料时架体倾斜的隐患。台面部分采用了交叉梁加金属网格的组合结构，中间设置了十字形的主承重梁，

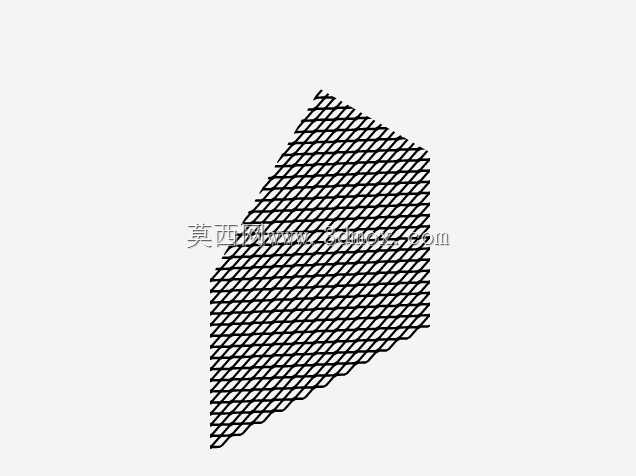

　　将整个菱形台面分割成四个独立的承载区域，每个区域下方都有斜向的副梁做支撑，网格面采用冲压成型的钢板网，既减轻了整个架体的自重，又能避免台面积攒切屑、油污，日常清理时只需要用压缩空气吹扫即可，不会像实心台面那样积存杂物导致托盘放置不稳。框架的四个侧边都设置了内嵌式的拉手位，没有采用外凸的焊接拉手，一方面避免了转运过程中拉手磕碰周边设备、人员，另一方面不管从哪个方向推拉架体，操作人员都能找到合适的施力点，尤其是在狭窄的设备通道内转向时，不需要绕到固定的拉手位置就能调整架体朝向，适配车间内狭窄通道的转向需求。四个角的位置设置了带黄色防护套的定位凸点，当多个托盘叠放存储时，上层架体的底部垫块可以直接卡入下层架体的定位凸点位置，

　　叠放高度达到四层时也不会出现滑移倾倒，方便空架的集中存储，减少闲置时的场地占用。框架的底部预留了叉车臂的插入空间，不管是手动液压叉车还是电动叉车，都可以从四个方向进叉，不需要刻意调整架体的朝向，适配不同工位的叉车作业习惯，当需要长距离转运或者跨车间搬运时，可以直接用叉车挑起整个架体，不需要将物料从架体上卸下二次搬运，减少物料的重复装卸步骤。从结构受力的角度来看，菱形的外轮廓设计让梁体的受力传递更均匀，当物料放置在台面上时，载荷会通过十字主粱分散到四个角的支撑位，不会出现矩形框架长边中部容易下挠的问题，经过受力校核，在额定载荷下，台面中部的最大下挠量控制在1/1000以内，长期满载使用也不会出现框架的永久变形。

　　框架的所有焊接位置都采用了满焊工艺，焊后做了整体抛丸处理再喷涂蓝色防护漆，焊缝位置做了打磨平滑处理，不会存在焊渣残留、毛刺划手的问题，适配生产车间的常规使用环境，哪怕接触少量的切削液、润滑油，漆面也不会轻易脱落，日常维护只需要及时清理台面积攒的杂物即可，不需要做额外的防腐保养。在安装边界方面，整个架体的对角线尺寸适配标准1200*1000规格的工业托盘放置，托盘放在台面上时，四个侧边刚好被框架的侧边梁挡住，不会在转运过程中出现托盘移位，架体自身的高度控制在150mm左右，工人在放置物料时不需要过度抬升手臂，符合人工上下料的人机工程高度，减少操作时的腰部疲劳。不同于常规的通用平板推车，这款转运架的定位是针对生产现场的标准化托盘转运，既可以作为临时的物料存放位放在工位旁，也可以作为短距离转运的载具，配合手动叉车完成工序间的物料流转，在机加工车间、装配车间、仓储分拣区域都能适配，尤其是在需要频繁转运同规格托盘物料的场景下，这种定向设计的承载架比通用推车的适配性更强，也能减少物料转运过程中的磕碰、滑落风险。
