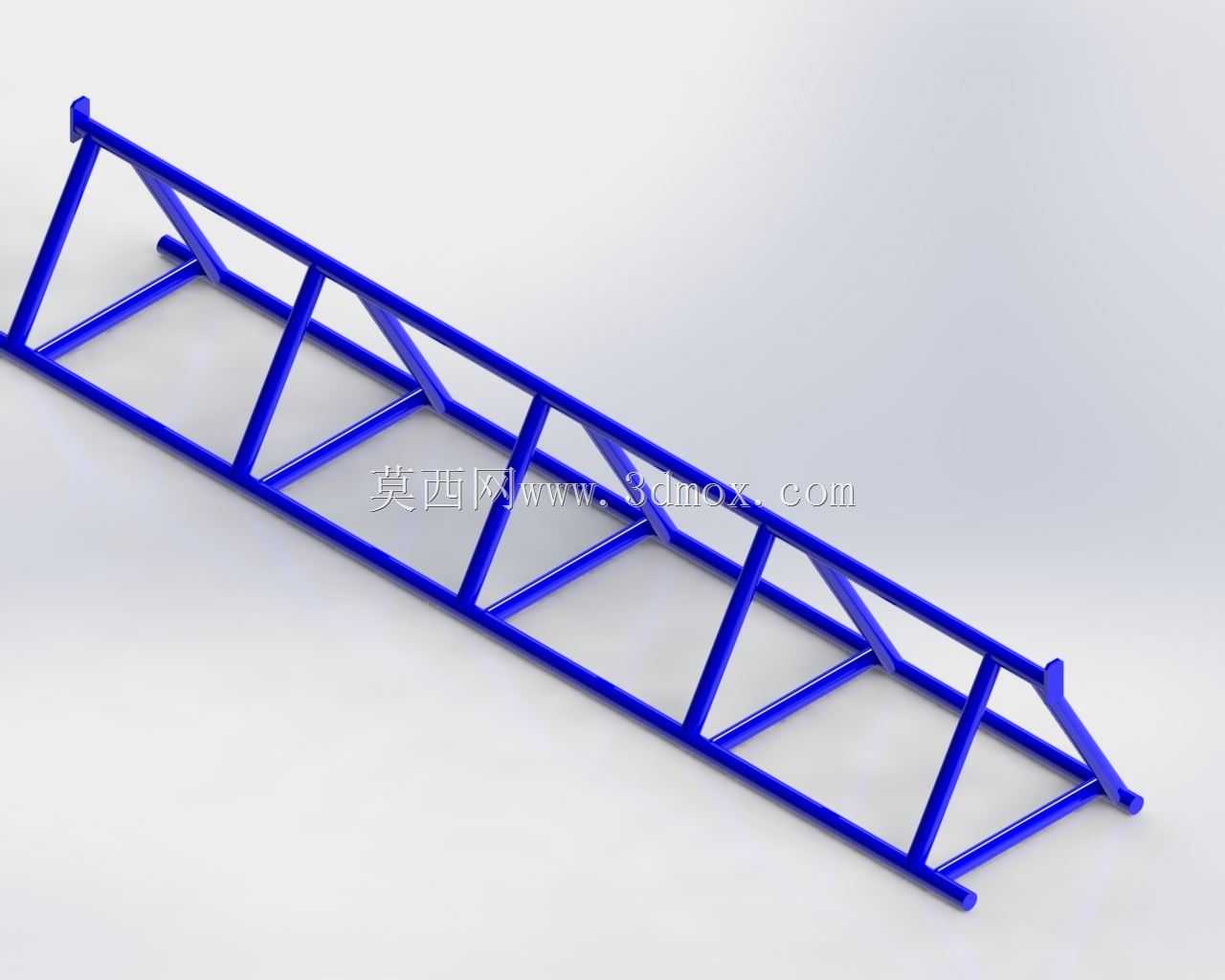

工业用蓝色三角斜撑式长条形A形支撑架构件

　　这类A形支撑架构件在工业现场的应用场景十分广泛，常见于生产线旁的物料暂存托架、高空作业临时防护栏支撑、轻型吊装作业的辅助架体，也可作为小型输送线的侧边承力构件，或是车间内管线排布的架空支撑骨架。从实际使用需求出发，该构件的核心用途是提供稳定的侧向与竖向承力能力，依托三角形桁架的力学特性，在控制整体自重的前提下最大化结构刚性，避免架体在承受竖向荷载时出现侧向失稳、杆件弯曲变形的问题。

　　设计过程中首先确定的是整体的长条形布局，整体截面采用A形双斜杆配合底部横杆的形式，沿长度方向等距布置三角斜撑单元，每个单元的斜杆与底部横杆的夹角控制在45度到60度区间，这个角度区间既能保证斜杆对竖向荷载的分力传导效率，也能避免夹角过小导致的杆件长度冗余、整体宽度过大占用过多安装空间。杆件统一采用等截面圆管型材，圆管截面的各向惯性矩一致，在承受不同方向的外力时不会出现局部抗弯能力薄弱的问题，同时圆管的风阻系数更低，在户外临时搭建使用时能降低横向风荷载对架体稳定性的影响。

　　从安装边界来看，该构件底部的两根平行横杆作为主要的安装贴合面，安装时可通过抱箍、焊接或者膨胀螺栓直接固定在地面预埋钢板、设备基座顶面或是配套的底梁上，两端的端头位置预留了对接接口，可根据实际使用的长度需求，将多段同规格的A框架通过端头连接件拼接成更长的支撑体系，拼接位置的节点设计与中间斜撑节点保持一致的受力逻辑，不会出现拼接段刚性突变的问题。构件顶部的A形交汇棱边可根据使用场景加装不同的功能附件，比如铺设防滑踏板作为临时走台的支撑骨架，或是安装管线卡扣作为电缆、压缩空气管道的架空支撑，也可加装吊环作为轻型物料的临时吊装挂点。

　　结构细节上，所有斜杆与主横杆的连接节点均采用满焊连接，焊脚高度匹配杆件壁厚，保证节点位置的力传导顺畅，不会出现应力集中导致的焊缝开裂问题。整体表面做蓝色涂装处理，一方面是工业现场的安全标识色，提醒现场作业人员注意架体位置避免磕碰，另一方面涂装层也能为钢材基材提供防锈保护，适应车间内多油污、偶尔有切削液飞溅的使用环境，延长构件的整体使用寿命。在受力验算环节，针对单根杆件的长细比做了严格控制，确保在额定承重范围内，杆件的弯曲变形量控制在允许挠度范围内，不会因为长期承重出现永久性变形。沿长度方向布置的斜撑单元间距经过反复校核，间距过大会导致底部横杆的跨中弯矩过大，需要选用更厚壁的管材增加自重与成本，间距过小则会造成材料浪费，同时增加架体自身的重量，给搬运、安装带来额外负担，最终确定的间距值平衡了承重能力、自重、材料成本三者的关系。

　　实际使用中，这类A框架不需要复杂的安装调试，单段构件的重量控制在单人可搬运的范围内，现场组装时不需要大型吊装设备配合，两名作业人员即可完成拼接、固定的全流程作业，非常适合需要快速搭建临时支撑结构的作业场景，比如设备检修时的临时防护架搭建、短期生产线调整时的物料托架搭建，用完后可快速拆解转运到其他区域重复使用，相比焊接式的固定支撑结构，灵活性更强，周转使用率更高。针对不同的承重需求，还可通过调整管材壁厚、斜撑间距的方式衍生出不同承重等级的系列化构件，匹配从轻型管线支撑到中型物料托架的不同使用需求，不需要改动整体的结构形式，降低了系列化设计的成本，也方便现场备件的统一管理。
