摩托车波浪形制动碟转子结构设计

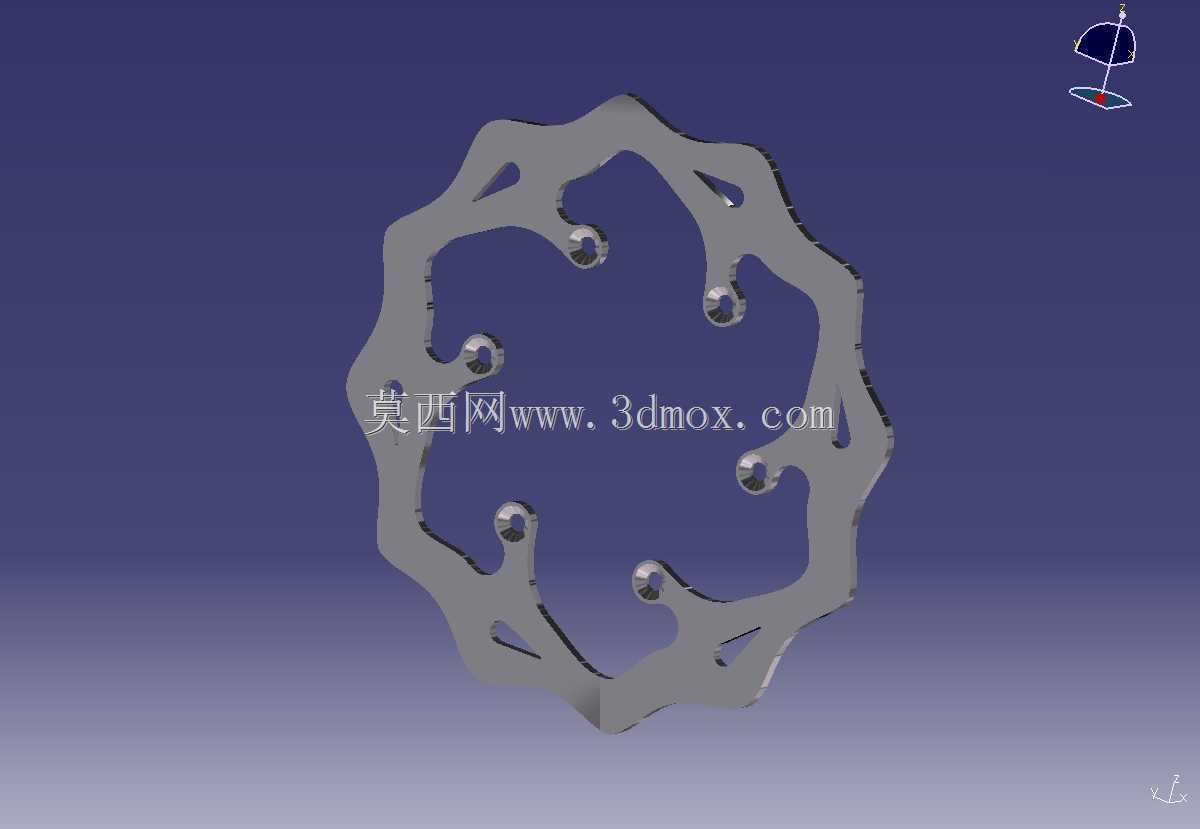

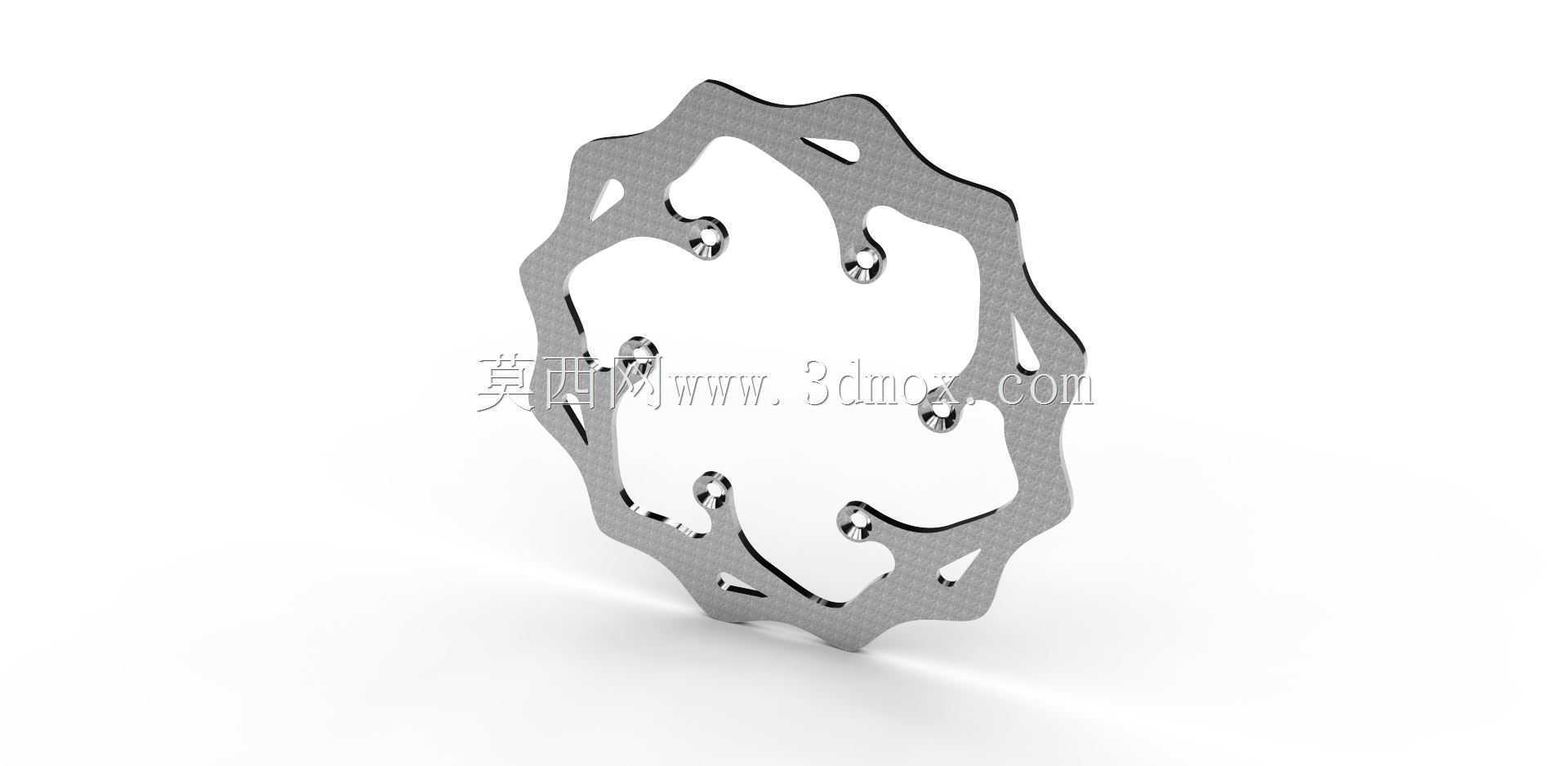

　　该制动转子采用波浪外缘轮廓的碟刹盘结构，主要面向摩托车盘式制动系统，在前后轮制动端承担摩擦减速与驻车锁止功能。转子整体为环形薄壁盘件，外周不再采用传统完整圆形轮廓，而是沿圆周交替形成外凸弧段与内凹缺口，使制动盘在卡钳摩擦片扫掠过程中获得周期性的边缘刮擦效果，能够及时刮除摩擦片表面附着的磨屑、泥水与粉尘，避免制动面因污染物堆积出现制动力衰减。波浪形外轮廓同时增大了盘片与外界空气的接触边界，旋转时凹口可引导气流横向穿过盘体，配合盘面开设的多组镂空减重槽，能够在连续制动工况下加快热量散出，降低热衰退风险。

　　从安装边界来看，转子中心区域设置环形安装座，均布六个安装孔，用于与轮毂法兰面对接定位；孔位周边保留局部凸台，以保证螺栓压紧区域的接触刚度，避免薄壁盘在夹紧力作用下产生局部变形。内圈与外圈之间通过多条放射状加强筋连接，筋条之间形成大面积镂空窗口，既显著降低旋转件的非簧载质量，又让泥水、砂石可以直接穿过盘体，减少越野或湿滑路面行驶时杂物在卡钳与盘面之间卡滞的概率。设计时需要重点控制安装孔分布圆直径、中心避让孔径、盘体外缘最大回转半径以及盘片厚度，这些尺寸直接决定转子能否装入对应轮毂、卡钳和前叉围合空间；若外缘半径过大，会与卡钳体或挡泥板发生干涉，若中心避让不足，则会与轮毂轴套、速度传感器等部件产生碰撞。

　　结构建模过程中，波浪轮廓不能只按外观曲线处理，需要结合摩擦片有效接触宽度校核制动面积。外凸段负责提供稳定摩擦半径，内凹段则承担排屑、散热和减重作用，二者沿周向均匀交替，可保证制动扭矩在整圈旋转中波动较小，避免踏板或手柄出现明显脉动。盘体厚度要兼顾热容量与侧向变形量：过薄会在高温下产生翘曲并引发制动抖动，过厚则增加质量并影响卡钳活塞行程匹配。安装孔位置需与轮毂螺栓孔严格同轴，孔边到镂空槽的最小壁厚应保留足够安全裕度，防止冲击载荷下出现裂纹扩展。

　　在实际整车布置中，这类转子常用于街车、越野摩托及改装碟刹系统，装配时以轮毂端面为轴向定位基准，通过螺栓将转子压紧在法兰面上，卡钳摩擦片从两侧夹住盘环。车辆行进中转子随车轮同步旋转，制动时卡钳推动摩擦片压紧盘面，将动能转化为摩擦热；波浪边缘在每次经过摩擦片时形成开放通道，可把磨粒带出接触区，并让冷却空气进入摩擦界面。盘面镂空还具有自清洁作用，在雨天或泥泞路面能够迅速排水排泥，缩短制动响应迟滞。对于结构设计人员而言，三维建模时应完整表达波浪外缘、镂空槽、安装孔、加强筋和局部凸台之间的过渡关系，尤其注意筋板与盘环连接处的圆角过渡，以减少应力集中；同时需核查盘片在极限转向、悬架跳动和制动受热状态下的空间间隙，确保转子在全工况内不与周边零件发生擦碰，满足摩托车制动系统对可靠性、散热性和轻量化的综合要求。
