汽车通风钻孔式制动刹车盘三维设计

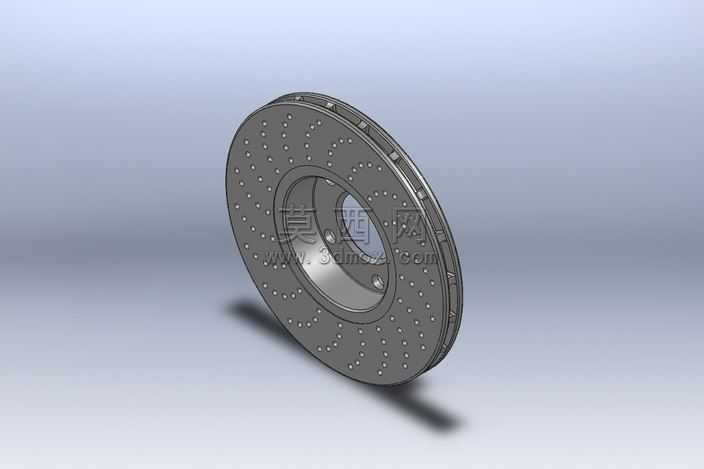

本作品为汽车制动系统核心部件刹车盘的三维设计成果，建模过程依托专业三维设计软件完成，整体采用参数化建模逻辑，确保各结构尺寸可关联调整，适配不同车型的制动参数需求。模型整体为圆盘式结构，中心设置同轴安装定位孔，孔周预留螺栓安装位，可与车辆轮毂轴头精准配合，保证制动过程中盘体的转动同轴度，避免偏磨抖动问题。盘面采用密集钻孔设计，钻孔沿盘面环形阵列均匀排布，该结构一方面可在制动过程中快速打散摩擦产生的热量，降低热衰减效应，另一方面可及时排出制动摩擦产生的粉尘，同时在雨天行驶时可快速破除盘面水膜，避免水滑导致的制动失效。盘体边缘设置有通风导流结构，配合内部双层通风腔道，可在车辆行驶过程中引导气流穿过盘体内部，进一步提升散热效率，适配连续制动的高强度使用场景。建模过程中对盘体的壁厚、钻孔孔径、孔间距等参数均做了工程化校验，既保证结构强度满足制动工况的载荷要求，又尽可能降低盘体自重，实现轻量化设计目标。渲染阶段采用金属灰铸铁材质，还原真实刹车盘的金属质感与表面细微的铸造纹理，通过光影调整突出盘面钻孔的立体排布效果与盘体的厚度层次，清晰展示各结构的衔接关系。设计过程中充分考虑了刹车盘的实际使用工况，对摩擦面的平面度、安装位的同轴度等关键精度要求都在模型中做了对应约束，可直接用于后续的工程出图、仿真分析或3D打印样件验证，也可作为汽车制动系统教学演示的直观模型，帮助理解盘式制动的工作原理与结构设计逻辑。
