剖分式夹紧安装型轴承座结构设计

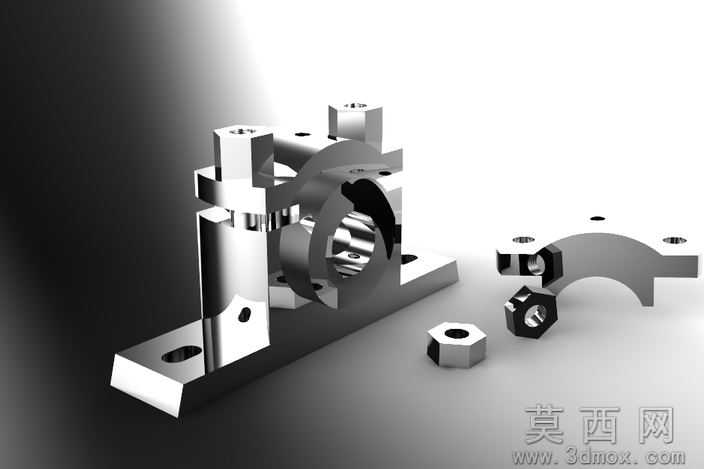

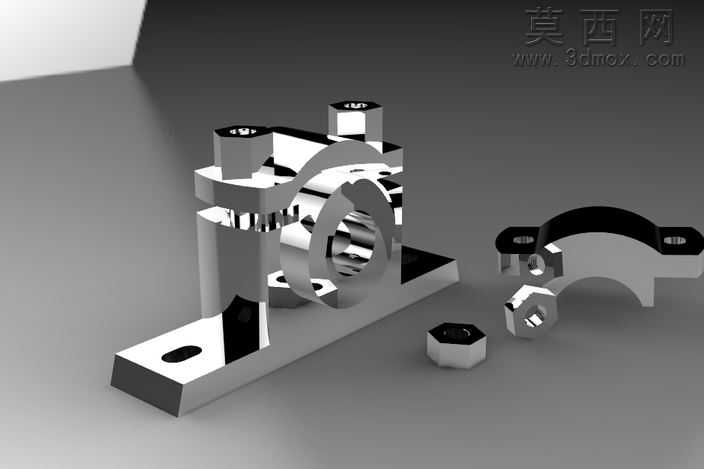

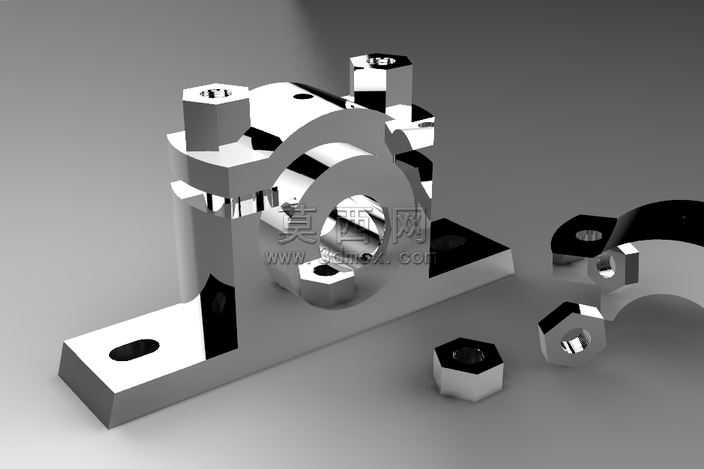

本作品为剖分式夹紧安装型轴承座的三维设计成果，建模阶段采用自顶向下的装配设计思路，先完成整体安装基准、轴承支撑孔位的核心参数定义，再拆分出上盖、底座、连接紧固件等独立零件逐一建模，全程保证各零件配合面的尺寸公差匹配，避免装配阶段出现干涉问题。建模过程中对底座的安装腰型孔、上下盖的定位止口、螺栓过孔、螺母贴合面等关键结构做了精细化处理，每一处倒角、圆角都按照实际机械加工工艺要求设置，还原真实零件的加工特征，不存在无工艺依据的突兀几何结构。渲染阶段采用金属镀铬材质搭配哑光安装基面的材质组合，对金属零件的反射率、粗糙度参数做了反复调试，既还原出金属加工面的亮泽质感，又避免过度反光导致结构细节被遮挡；场景内搭配了拆解状态的六角螺栓、螺母零件，直观呈现轴承座的装配组成关系，同时采用柔和的侧方主光源搭配环境补光，让零件的结构轮廓、装配层级清晰可辨，不会出现暗部细节丢失的问题。结构设计上，这款剖分式轴承座采用上下对开的结构形式，无需穿过轴端即可完成轴承的安装与拆卸，大幅降低后期设备维护的操作难度；底座设置的长条形安装腰型孔，可适配一定范围内的安装位置偏差，降低安装基座的加工精度要求；上下盖结合面设置精准定位止口，保证装配后轴承支撑孔的圆度与同轴度，避免出现轴系卡滞、偏磨的问题；配套的六角螺栓连接结构可提供足够的夹紧力，保证轴承运转过程中上下盖不会出现错位、松脱，同时在轴承座与轴承的配合位置预留了合理的公差间隙，既保证轴承外圈的固定可靠性，又不会因过盈量过大导致轴承外圈变形影响运转精度。整体设计兼顾了安装便捷性、维护便利性与运转可靠性，可直接用于通用传动设备的轴系支撑结构参考，也可作为机械设计教学中剖分式支撑类零件的建模参考案例，帮助学习者掌握装配体建模的配合逻辑、工艺结构设计要点以及工业渲染的材质灯光调试技巧。
