通讯设备管状主体结构三维设计

　　在手持通讯终端的结构设计环节，管状主体作为整机的核心承载骨架，需要同时兼顾内部器件容纳、外部功能件安装、握持手感适配以及外观质感呈现的多重需求，本次设计的筒体结构正是针对这类手持通讯设备的主承载构件展开的细化方案。从实际应用场景来看，这类管状主体多应用于笔式通讯终端、手持信号检测设备这类长条形手持产品中，整机的电路板、供电模块、信号发射组件都需要沿筒体轴向排布，因此筒体的内孔尺寸需要严格匹配内部堆叠的器件最大外径，同时预留出0.3-0.5mm的装配间隙，避免器件装入时出现卡滞，也能给后续的缓冲泡棉粘贴预留足够空间。

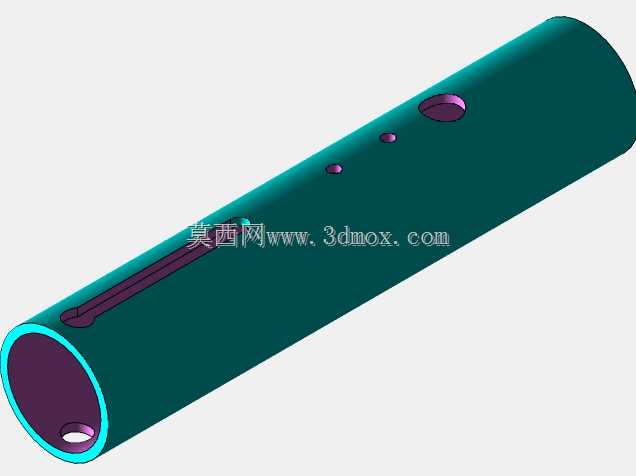

　　从功能特性上看，筒体侧壁开设的多组不同孔径的通孔，分别对应功能按键、指示灯、信号触点、挂绳孔的安装需求，靠近筒体端部的长条形开槽是为内部滑动功能件预留的运动行程空间，开槽的宽度公差控制在0.05mm以内，保证滑动件运动时无松旷、无卡滞，端部的环形端面结构用于配合端盖完成轴向定位，端盖与筒体采用过盈配合加侧向点胶的固定方式，既保证装配后的连接强度，也能满足日常使用中的防泼溅需求。筒体表面的光泽修饰设计，是为了匹配整机的外观质感要求，通过外圆面的高光处理与孔位、开槽边缘的倒角处理，消除加工后的锐边，既提升握持时的触感，也避免锐边划伤使用者或者刮损其他随身物品。

　　设计过程中首先确定的是筒体的整体外径，结合成年人手部握持的舒适尺寸范围，将筒体外径控制在适配多数人握持的区间，避免过粗导致握持费力，也防止过细造成内部器件堆叠空间不足。壁厚的选择兼顾结构强度与轻量化需求，采用均匀壁厚设计，避免壁厚差异导致的注塑成型缩痕问题，所有孔位的位置都经过内部器件的装配干涉校验，每个孔的中心距都对应内部PCB板上对应器件的安装坐标，保证装配后功能件的位置精度。端部的内孔倒角是为了端盖装配时的导向，降低装配难度，侧壁小孔的边缘都做了0.1mm的微倒角，去除冲孔或者机加工产生的毛刺，避免毛刺脱落进入筒体内部造成电路短路的风险。

　　从安装边界来看，筒体的轴向总长度需要匹配整机的堆叠尺寸，两端的配合止口长度控制在合理范围，保证端盖装配后不会出现轴向窜动，侧壁的所有开孔都避开了内部器件的布线区域，开槽的位置对应滑动开关的运动行程，开槽的两端都做了限位结构设计，控制滑动件的最大行程，避免滑动件脱出。筒体的外圆面不需要额外加装装饰套，直接通过表面处理达到设计的光泽效果，减少整机的零件数量，降低装配复杂度，同时也能控制整机的重量，提升长时间手持使用的舒适度。在结构强度校核环节，针对筒体最薄的壁厚位置做了跌落仿真验证，保证1.2米高度自由跌落至水泥地面时，筒体不会出现开裂、变形，孔位位置不会出现崩缺，满足日常使用的可靠性要求。针对手持使用时的受力情况，对筒体做了抗扭强度校核，保证正常握持施力时筒体不会发生扭转变形，避免内部电路板受挤压损坏。所有孔位的位置度公差都控制在0.1mm以内，保证后续装配时各个功能件都能顺利对位，不需要额外的修配环节，适配批量生产的装配要求。
