带止动阻挡功能的输送线辊道结构

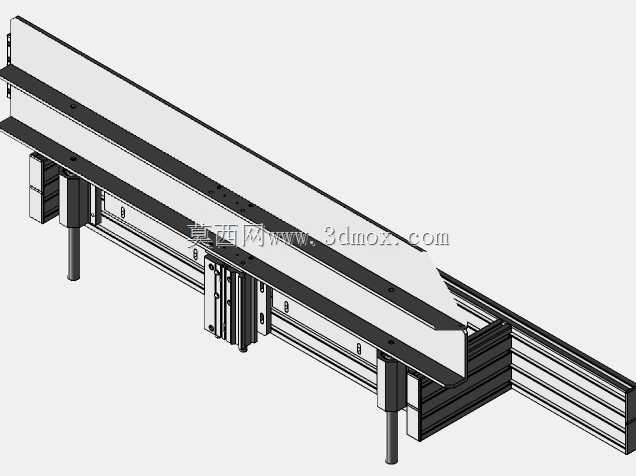

　　这套带止动功能的输送辊结构，主要面向3C电子、小型五金件装配线的工位间物料输送场景，解决常规无动力辊道输送时工件到位后无法精准停位、易越位冲过工位的痛点，在装配工位、检测工位、工件转序工位的衔接段应用十分普遍。从结构组成来看，主体承载框架采用标准工业铝型材拼接搭建，无需复杂焊接加工，安装时可根据现场线体长度灵活裁切型材长度，适配不同工位间距的布局需求，铝型材表面的标准T型槽也方便后续加装传感器、挡停支架、工装托盘导向条等附属配件，后期改造调整的冗余度很高。核心的止动阻挡组件集成在辊道中段位置，采用垂直升降式的阻挡头设计，当工装托盘载着工件输送到指定工位时，阻挡头抬升，卡入托盘底部的定位卡槽内，既可以抵消托盘输送的惯性冲力，

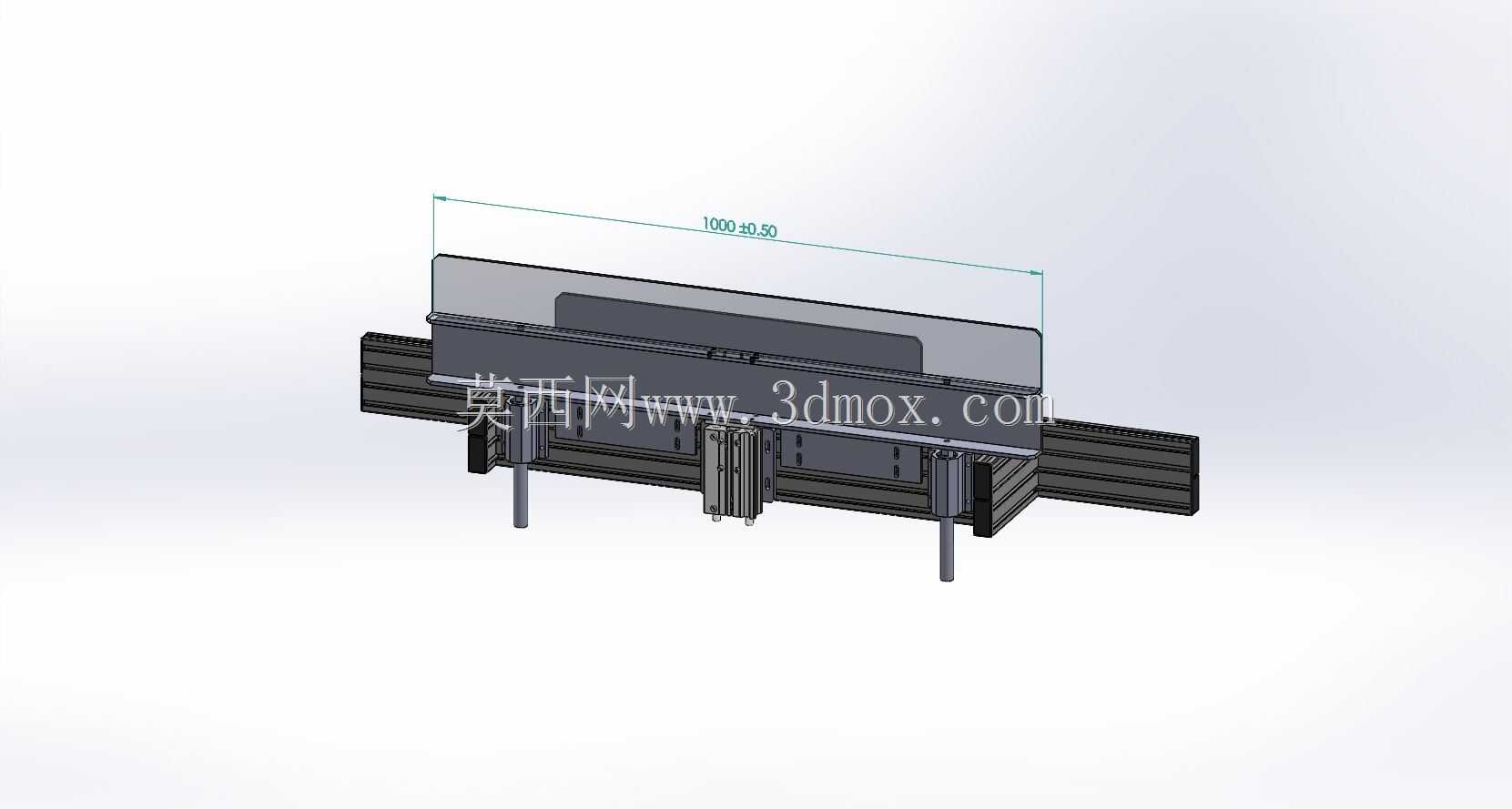

　　让托盘精准停在工位操作范围内，也能避免后续工位的工件推送导致当前工位托盘移位，保证装配、检测操作时工件位置的一致性。输送辊采用平行等距排布，辊子表面做了硬质阳极氧化处理，耐磨性能优异，长期输送工装托盘也不会出现表面磨损掉屑的问题，辊子两端采用标准深沟球轴承支撑，转动阻力小，无动力状态下人工推送托盘也十分顺畅，若需要适配动力输送场景，也可在辊子端部加装同步带轮，接驳减速电机实现自动输送，结构拓展性较强。从安装边界尺寸来看，该段辊道的有效输送宽度适配1000mm宽度范围内的工装托盘，整体机架的支撑腿高度可根据现场线体的整体高度做调整，支撑腿底部配置可调脚杯，能够抵消地面不平整带来的机架倾斜问题，保证辊道面的水平度，

　　避免托盘在输送过程中出现跑偏、自行滑移的问题。在设计细节上，止动机构的驱动部分采用紧凑型气缸作为动力源，气缸行程经过精准核算，阻挡头抬升后高出辊道面的高度刚好匹配常规工装托盘的卡槽深度，不会出现抬升过高顶翻托盘、或是抬升高度不足无法有效阻挡的问题；阻挡头的接触端面镶嵌了聚氨酯缓冲垫，接触托盘时能够吸收冲击，避免刚性碰撞产生噪音、磕伤托盘定位面。整套结构的零部件大多采用标准件，铝型材、螺栓、轴承、气缸都可以直接从市面采购标准型号，加工件仅为阻挡支架、辊子连接轴这类简单结构件，加工成本低，装配难度小，不需要复杂的调试工作，组装完成后只需要调整脚杯保证辊道水平、接通气源测试阻挡动作顺畅即可投入使用。实际产线应用中，

　　这类止动输送辊常和倍速链线体、皮带线体搭配使用，作为工位间的缓冲段或是操作段，相比常规的无阻挡辊道，能够大幅降低工位操作时的工件对位难度，提升装配作业的效率，也能避免工件越位掉落造成的产品磕碰损伤。在建模过程中，所有配合面都按照实际装配公差做了预留，铝型材的连接孔位、辊子的安装轴孔、气缸的安装定位面都和实际加工尺寸一致，结构工程师可以直接调用该模型修改尺寸参数，快速适配自身项目的线体宽度、工位间距需求，不需要从零开始搭建结构，能够节省不少方案设计阶段的建模时间。
