双通道10A直流电机驱动控制板结构设计

　　在小型移动机器人、智能小车、桌面级数控装置、小型自动化执行机构的开发场景中，直流电机的驱动控制是动力链路里的核心环节，这类双通道直流电机驱动板的设计，直接决定了低压直流动力系统的运行稳定性与负载适配能力。从实际工程应用来看，这类驱动板主要面向12V-24V区间的低压直流有刷电机，单通道持续输出电流可达10A，能够同时驱动两台直流电机完成正反转、调速、制动等动作，适配两轮差速移动平台、双轴联动小型执行机构、智能仓储分拣的小型推料机构等场景，解决了主控芯片IO口直接驱动能力不足、无法承载电机启动冲击电流的问题。

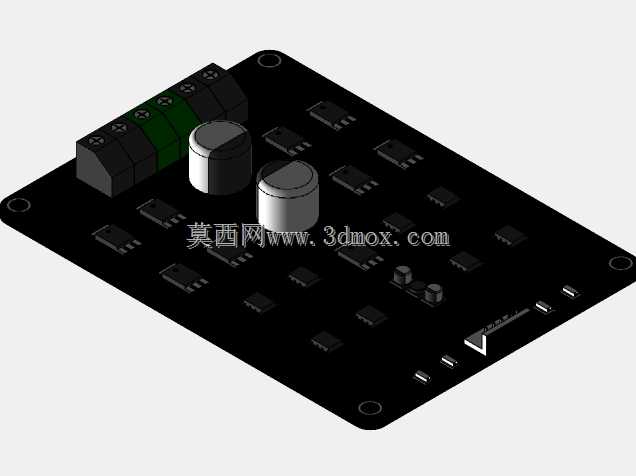

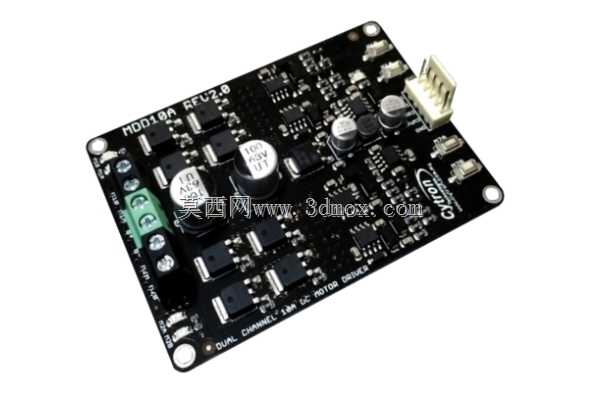

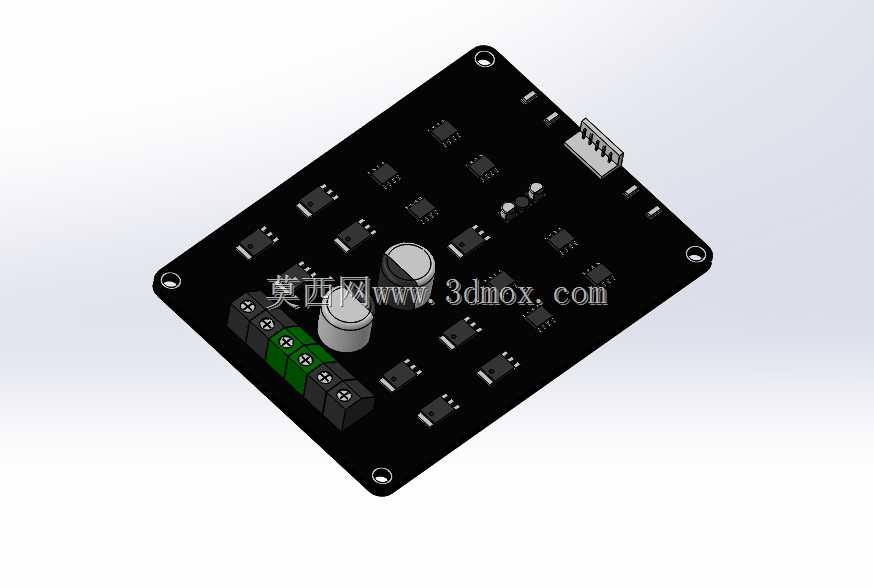

　　从设计思路上看，这块驱动板采用功率管阵列对称布局的方案，两路驱动通道的功率器件分别排布在板身两侧，每一路都搭配独立的电解电容做电源滤波，靠近功率管的位置布置陶瓷电容滤除高频尖峰，避免电机换向产生的电磁干扰串入控制信号链路。板载的电源输入接口采用插拔式接线端子，能够适配不同线径的动力电源线，控制信号端采用标准插针接口，可直接对接单片机、运动控制卡的IO输出端，信号端预留了使能、方向、PWM调速的引脚定义，不需要额外转接就能完成接线。板身的固定孔采用四角对称布置，孔径适配M3规格的固定螺丝，安装孔位做了金属化包边处理，锁付时不会出现PCB基材压裂的问题，安装边界可以适配多数小型设备的电控仓安装位，板身整体厚度为标准1.6mm双层PCB设计，元器件最高高度不超过15mm，不会占用过多的垂直安装空间。

　　从功能特性上看，驱动板自带续流保护回路，能够吸收电机启停、正反转切换时产生的反向电动势，避免反向电压击穿功率器件；板上的电源指示灯可以直观显示动力电源接入状态，每一路通道都预留了故障检测的测试点，调试时可以直接用万用表测量关键点电压，快速排查接线错误、器件损坏等问题。功率器件的排布预留了一定的散热间隙，在10A持续负载工况下，依靠板身铜箔散热就能满足温升要求，不需要额外加装散热片，只有在长时间满负载、密闭电控仓的场景下，才需要在功率管位置贴装导热硅胶垫对接设备外壳辅助散热。接线端子的引脚标识采用丝印直接标注在PCB表面，接线时不需要额外查阅手册就能区分电源正负极、电机输出端、信号输入端，降低了现场接线的出错概率。

　　在结构细节上，板边做了圆角处理，没有尖锐的毛刺，安装时不会划伤操作人员的手，也不会刮破设备内部的连接线材。信号接口与动力接口分置板身的两个侧边，强电动力线与弱电信号线分开走线，从物理布局上减少了动力回路对控制信号的电磁干扰，板上的走线宽度按照10A载流量做了加宽处理，大电流回路的铜箔做了镀锡加厚，长时间大电流工作时不会出现走线过热、板身碳化的问题。元器件选型上全部采用工业级耐温器件，能够适应-10℃到60℃的工作环境温度，满足多数室内外小型智能设备的工作环境要求。在实际选型适配时，只需要确认驱动板的安装孔位与设备电控仓的固定柱位置匹配，电源输入电压匹配电机额定电压，单通道电流大于电机额定工作电流的1.5倍，就可以直接替换使用，不需要额外修改结构设计。
