双层动力单元集成防护箱体结构设计

　　这套集成式双层动力防护箱体，主要面向车间现场分布式动力供给、小型通讯基站后备动力配套、工位级气动与液压动力输出场景设计，解决传统分散式动力单元摆放杂乱、防护等级不足、现场布线凌乱的实际问题。从结构布局来看，箱体采用封闭式六面体钣金焊接主体，正面预留可开启的检修开口，开口边缘做折边强化处理，搭配亮绿色密封胶条实现IP54级的防尘防溅防护，能够适配多粉尘、少量切削液飞溅的机加工车间，或是户外临时通讯站点的露天布置需求，避免外界杂物侵入内部动力元件造成的卡滞、短路故障。

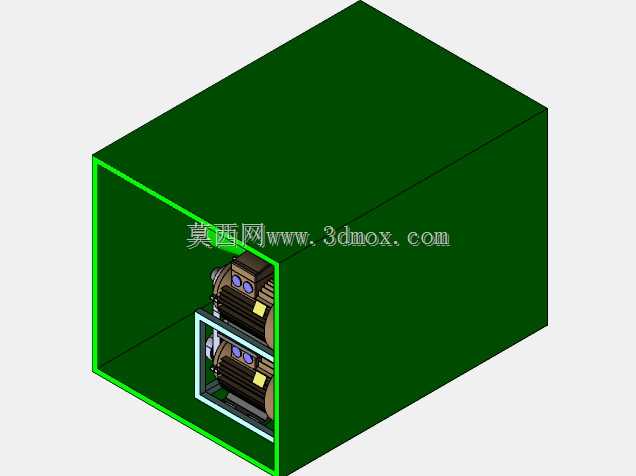

　　内部采用双层托架式安装结构，下层托架通过螺栓固定在箱体底部的加强筋上，上层托架通过侧边的L型折弯挂条与箱体侧壁连接，两层托架之间预留120mm的走线与散热间隙，每层托架都设置了带橡胶减震垫的安装孔位，可直接固定两台同规格的动力输出主机，主机的进出油口、气路接口、接线端子统一朝向正面检修侧，日常维护时无需将主机从托架上拆下，打开正面防护板即可完成滤芯更换、线路紧固、压力校准等常规操作。箱体的外形尺寸按照标准工位安装边界设计，整体宽度控制在600mm、深度500mm、高度700mm，底部预留四个M12的地脚安装孔，既可以直接通过膨胀螺栓固定在水泥地面上，也能搭配配套的脚轮组件做成移动式动力站，适配临时作业点位的动力供给需求。

　　设计过程中重点考量了内部元件的散热与承重平衡，箱体的左右两侧板都冲压了阵列式通风百叶，百叶开口向下倾斜15度，避免外界飞溅液体直接流入箱体内部，同时在箱体顶部预留了轴流风机的安装位，当内部动力单元持续满载运行时，可加装风机形成下进上出的强制散热风道，将箱内温度控制在元件允许的工作范围内。箱体的承重结构做了针对性强化，底部焊接了三根横向加强梁，单根梁的厚度达到3mm，确保两层托架满载安装总重量达到120kg时，箱体底部不会出现下凹变形，侧壁的挂条采用5mm厚的钢板折弯成型，每个挂条与侧壁的连接点都使用了塞焊加螺栓紧固的双重固定方式，避免上层主机运行时的震动导致挂条脱落。

　　从实际应用的适配性来看，这套箱体除了搭载常规的液压动力单元、小型空压机组之外，也可以根据通讯站点的配套需求，调整内部托架的安装间距，加装通讯中继模块、后备电池组、电源稳压模块等元件，实现动力供给与信号传输的一体化集成。箱体的外表面采用静电喷塑处理，默认做深绿色耐磨涂层，能够抵抗日常作业中的轻微磕碰剐蹭，不会出现涂层脱落生锈的问题，正面的检修门采用快拆式铰链连接，搭配两个旋转式门锁，非授权人员无法随意打开箱体接触内部运行元件，兼顾了现场使用的安全性与维护便捷性。在安装边界的适配设计上，箱体背部预留了四个穿线孔，每个穿线孔都配有橡胶护线圈，外部的动力线缆、信号线缆可以从背部直接接入箱体内部的接线端子排，正面不会有明线外露，既提升了现场布置的整洁度，也避免线缆被现场作业人员误碰拉扯造成的连接故障。
