树莓派CM4适配SeaBOX HDMI POS贴片板

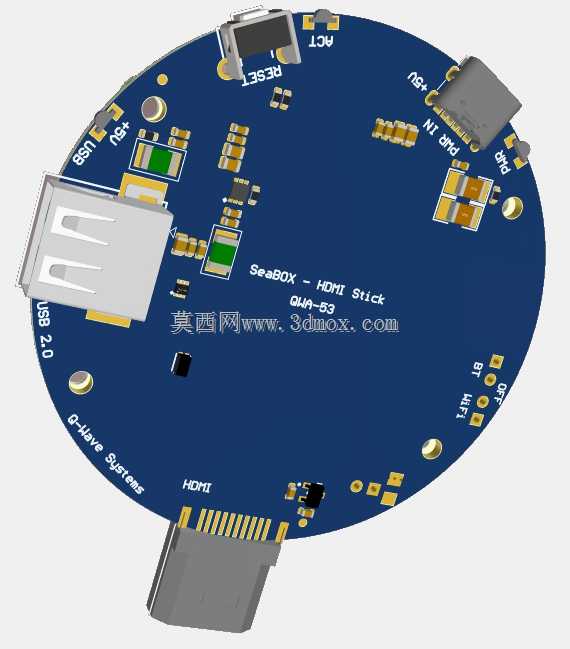

　　这款适配树莓派CM4计算模块的SeaBOX HDMI贴片板，核心面向POS收银终端的嵌入式部署场景设计，在零售门店收银、自助结算点位、餐饮点单终端这类空间紧凑、外设接口需求明确的商用场景中，能够直接作为核心计算载体完成显示输出、外设交互的核心功能，无需额外搭配冗余的扩展底板，大幅压缩终端设备的内部占用空间。从实际落地的使用需求来看，常规POS终端需要稳定输出HDMI信号连接客显屏、收银员操作屏，同时要预留足够的调试与外设连接接口，这款板卡在布局阶段就将HDMI输出接口设置在板卡侧边的直出位置，采用贴片式连接结构，避免常规插针接口在长期震动、频繁拆装的商用环境中出现松脱接触不良的问题，接口的金手指厚度做了加厚处理，

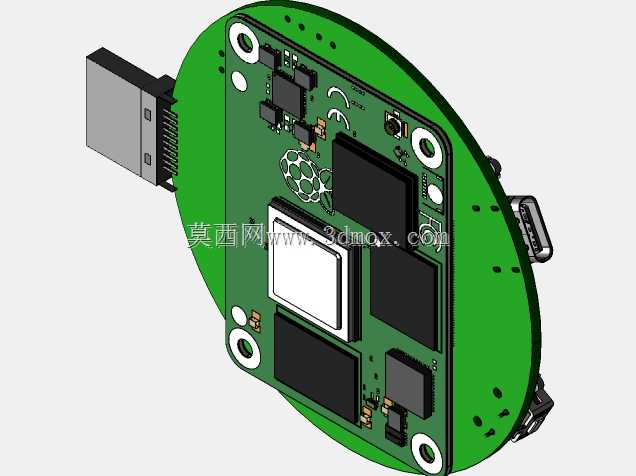

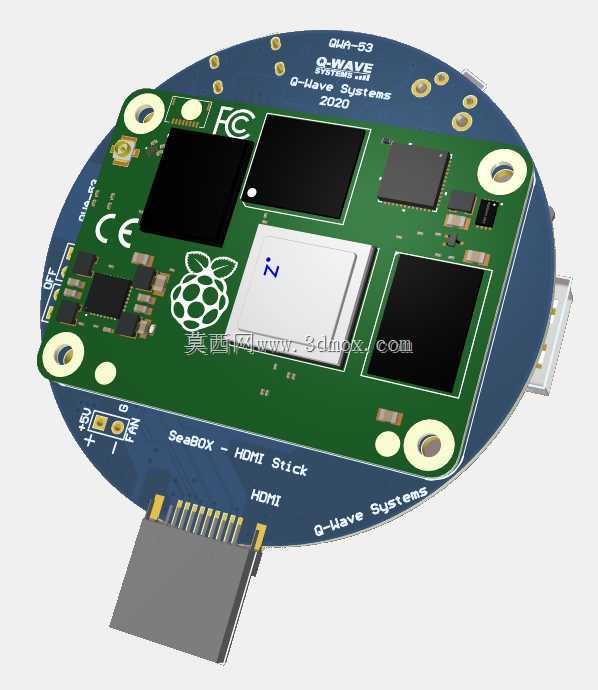

　　反复插拔的使用寿命能够满足商用设备3-5年的运维周期要求。板卡整体采用圆形PCB轮廓设计，这个外形并非造型上的差异化选择，而是完全匹配POS终端内部圆形安装仓的尺寸边界，板卡边缘预留的四个对称安装孔位，孔位公差控制在±0.05mm范围内，能够直接通过铜柱固定在终端壳体的预装螺柱上，不需要额外制作转接固定件，安装时不会和仓内的电源模块、扫码模组、打印模组产生结构干涉，板卡整体厚度控制在1.2mm，加上表面贴片元件的最高凸起高度不超过8mm，安装后预留的散热间隙能够满足被动散热的需求，不需要额外加装散热风扇，避免商用场景下风扇积灰、噪音带来的运维问题。在电路布局的设计思路上，核心计算模块的放置位置避开了接口侧的信号干扰区域，

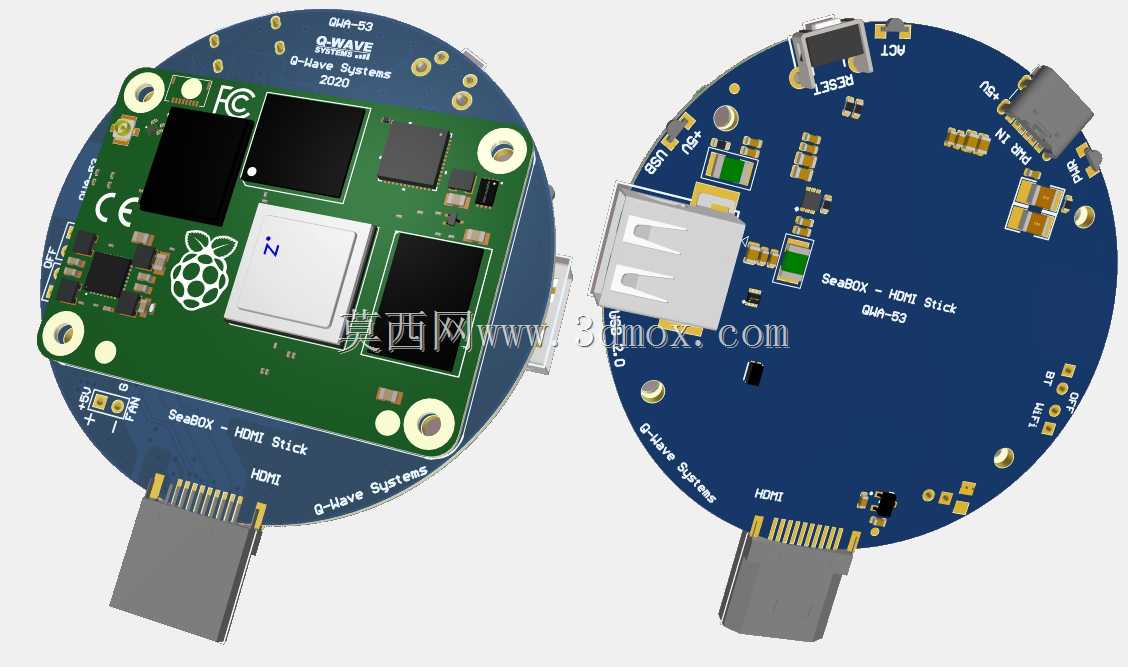

　　电源回路做了独立的铺地处理，HDMI信号走线做了等长控制，保证1080P分辨率下的显示输出不会出现闪屏、信号丢帧的问题，板载的存储模块、电源管理芯片都布置在核心模块周边，缩短信号传输路径，降低高速信号的传输损耗。侧边预留的Type-C接口既可以作为供电输入接口，也可以作为系统调试、外设扩展的接口，能够直接连接扫码枪、密码键盘这类POS常用外设，不需要额外扩展HUB模块。板卡上预留的测试点全部布置在PCB的非安装面，生产阶段的功能测试不需要翻转板卡，后期运维时也可以通过测试点快速排查供电、信号的故障点，降低现场运维的难度。从安装适配的角度来看，这款板卡的圆形轮廓能够完美嵌入圆柱形、圆形壳体的POS终端内部，相比常规矩形板卡，

　　圆形板卡在仓内的空间利用率更高，边角位置不会和壳体内的加强筋产生碰撞，布线时可以沿着板卡圆弧边缘走内部连接线，不会出现线材被板卡边角压损的问题。板卡表面的丝印标注清晰标注了各个接口的引脚定义、安装方向，组装时不需要额外查阅图纸就能快速完成接线，避免组装过程中出现插反接口烧坏板卡的问题。在实际功能表现上，这款板卡能够直接驱动双屏异显的POS终端配置，一路HDMI输出给面向顾客的显示屏展示收款金额、商品信息，另一路可以通过板载的扩展通道连接收银员操作屏，同时支持外接串口外设连接小票打印机、钱箱控制模块，完全覆盖常规POS终端的所有功能需求，不需要额外叠加其他功能板卡，整体BOM成本相比采用通用开发板的方案能够压缩40%左右，同时设备整体的稳定性更高，适合批量部署的商用场景。
