树莓派CM4圆形USB闪光器结构设计

　　做嵌入式开发的工程师大多碰到过CM4核心板烧录系统的麻烦事——常规底板要么需要额外接供电、接USB线，要么拆装核心板容易刮伤板边焊盘，这款圆形结构的USB闪光器就是针对这类现场痛点做的定向结构优化。从实际使用场景出发，这款设备主要服务于嵌入式开发阶段的系统镜像烧录、核心板功能调试、小批量产线固件预烧录环节，不需要额外搭配转接底板、外接电源，直接插在常规USB Type-A接口上就能完成CM4核心板的固件烧录操作，省掉了零散接线、多配件搭配的繁琐步骤。

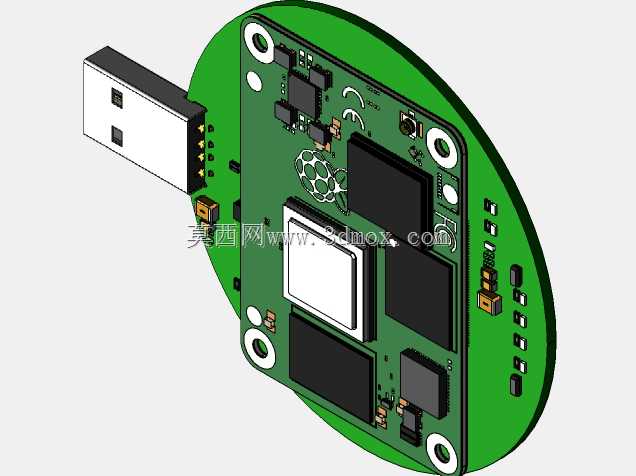

　　从结构设计思路来看，整体采用圆形PCB构型，首先是为了匹配直插USB的受力平衡：常规矩形USB转接板插在主机USB口上时，板身重量偏置容易导致USB接口受力歪斜，长期使用会磨损主机接口的接触弹片，圆形板的重心刚好落在USB公头的中心轴线上，插装后板身重力均匀分布在接口两侧，哪怕长时间插在主机上调试，也不会出现接口单侧受力变形的问题。板边预留的四个对称安装孔，孔位做了金属化包边处理，既可以配合铜柱做外壳固定，也能在小批量烧录工位上配合定位柱做快速插拔导向，避免反复插拔时USB公头对位偏差导致的接口损坏。

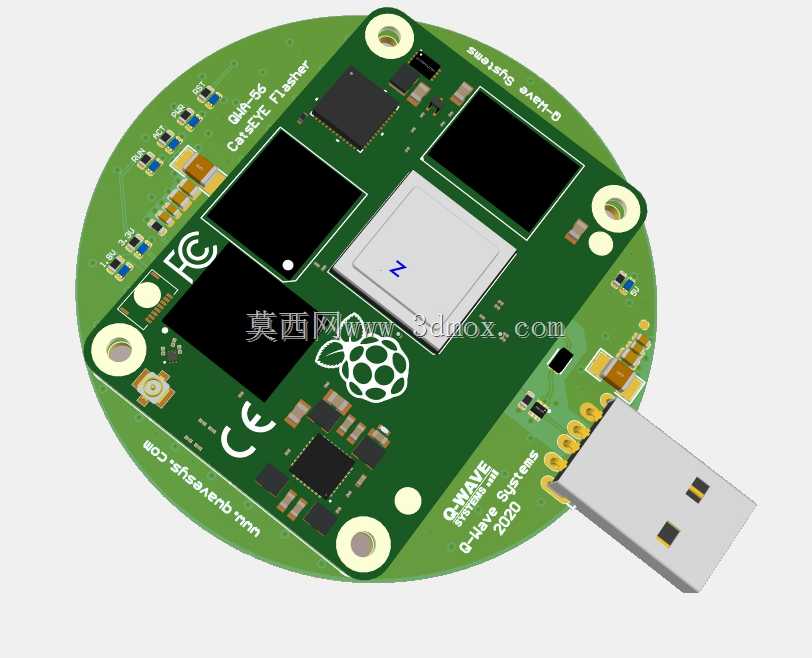

　　PCB上的元件布局完全围绕信号完整性和操作便利性排布：USB公头直接延伸出板边，公头的金属屏蔽壳和板上的接地覆铜做了多点连接，降低USB高速信号传输时的电磁干扰；核心板的板对板连接器座放在PCB中心区域，CM4核心板安装后重心和板体重心完全重合，插装时不会出现偏坠；外围的存储芯片、电源管理元件、状态指示元件沿着圆形板边呈环形排布，既留出了足够的焊接返修空间，也让核心板下方的覆铜区域可以做完整的散热铺铜，核心板长时间工作产生的热量可以通过铺铜层均匀扩散到整个圆形PCB上，不需要额外加装散热片就能满足常规烧录场景的散热需求。板侧预留的微型拨码开关、状态指示灯都排布在圆形板的侧边位置，插在主机USB口上时，操作人员不用把设备拔下来就能直接看到指示灯状态、拨动拨码切换烧录/启动模式，工位操作时的视线可达性很好。

　　从安装边界尺寸来看，圆形PCB的直径控制在65mm以内，USB公头伸出板边的长度符合USB Type-A接口的标准尺寸规范，插在台式机前置USB口或者笔记本侧边USB口时，不会和相邻的USB接口产生干涉，哪怕相邻接口同时插U盘、加密狗这类设备，也不会因为板身尺寸过大挡住旁边的接口。板上元件的最高高度控制在12mm以内，核心板安装后整体堆叠高度不超过15mm，哪怕是空间局促的工控机前置USB口、USB集线器密集排布的接口位，也能顺利插装使用。板上的走线特意做了等长处理，USB差分对的走线阻抗控制在90欧姆，满足USB2.0高速传输的信号要求，烧录大体积系统镜像时不会出现传输丢包、烧录失败的问题。

　　不同于市面上常见的矩形CM4烧录底座，这款圆形结构的闪光器没有额外的外接供电接口，直接从USB口取电，板上的电源转换电路做了过流保护设计，哪怕核心板出现短路故障，也不会反向烧坏主机的USB接口，日常开发使用时的安全性更有保障。板边特意做了圆角处理，没有尖锐的板边毛刺，手持插拔时不会划伤手，适合开发人员日常随身携带，在不同工位、不同设备上随时完成核心板的烧录调试工作。
