树莓派CM4翻盖式CatsPi扩展载板结构

　　在嵌入式硬件开发、边缘计算节点部署这类实际工程场景里，核心计算模块的扩展载板一直是决定项目落地效率的关键结构件，这款适配树莓派CM4的翻盖式CatsPi载板，就是针对紧凑型嵌入式设备的安装、扩展需求做的结构设计。做嵌入式项目的工程师都清楚，常规直插式的CM4载板往往会因为接口朝向、堆叠高度的问题，在狭小设备壳体内部遇到布线干涉、接口插拔空间不足的麻烦，这款翻盖结构的设计刚好从安装维度解决了这类痛点，它将核心计算模块的安装位与接口扩展层做了翻转式的结构布局，不需要额外增加转接排线就能调整接口的朝向，在工业采集网关、小型边缘控制终端、桌面级迷你计算节点这类设备的壳体内部，能更灵活地适配不同的内部走线路径，不用为了避让接口特意修改壳体的开孔位置或者内部支撑筋的布局。

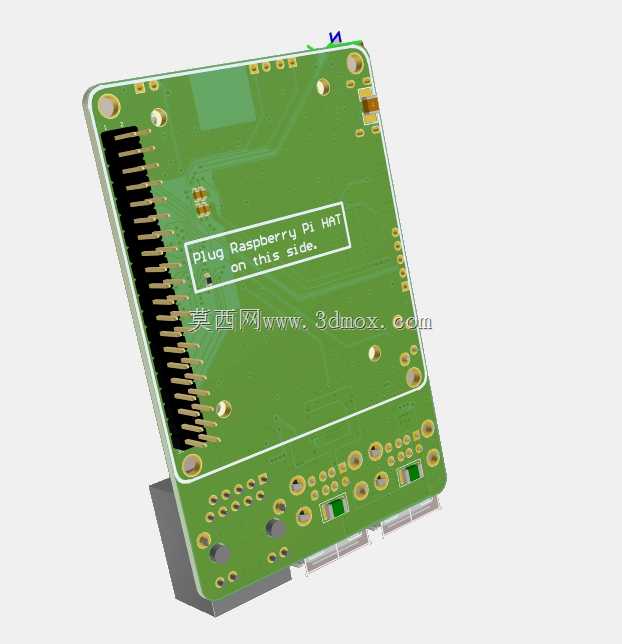

　　从实际功能特性来看，这款载板完整保留了标准CM4模块的全部引脚引出能力，底部的接口完全兼容标准的树莓派帽子插接规范，也就是说市面上已经成熟量产的各类树莓派功能HAT，比如传感器采集板、继电器输出板、通讯扩展板，都可以直接插接在底部接口上，不需要重新做引脚适配，这对于快速搭建功能原型来说能省下不少硬件调试的时间。翻盖结构的转轴位置做了精准的限位设计，翻转角度可以根据安装空间的需求调整到合适位置，不会因为翻转过度拉扯到板间的连接引脚，板层之间的连接采用了高密度的板对板连接器，信号完整性经过结构布局的优化，高速USB、以太网信号的传输不会因为翻盖的结构形式出现信号衰减的问题，完全满足工业场景下长时间稳定运行的结构要求。

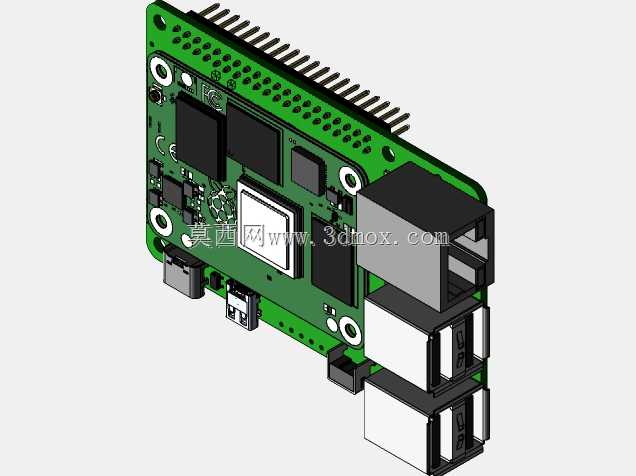

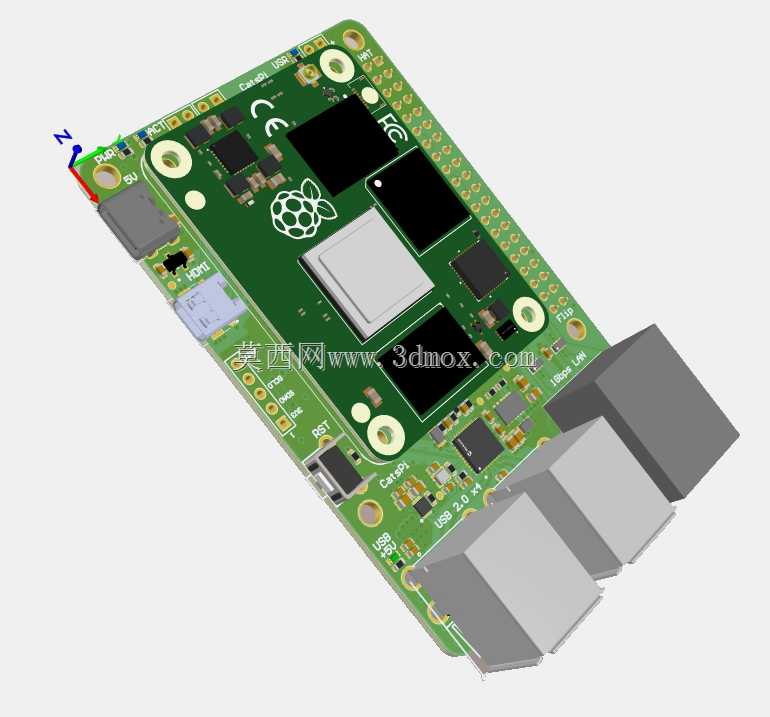

　　尺寸方面这款载板的核心轮廓控制在85x56mm的范围内，这个尺寸刚好和常规的树莓派3B/4B单板的安装孔位保持兼容，也就是说现有已经开模完成的树莓派通用壳体、安装支架，不需要重新做开孔修改就能直接固定这款载板，安装孔的位置公差控制在±0.1mm以内，和标准铜柱的配合间隙刚好，不会出现安装时孔位错位需要强行掰动板件的情况。载板上的接口布局也做了工程化的优化，以太网接口、多组USB接口都布置在翻转层的侧边，当载板翻盖到水平闭合状态时，所有对外接口都处于同一平面，刚好对应壳体侧面的开孔位置，插拔线缆时不需要额外预留手指操作的纵深空间，在厚度仅30mm的超薄设备壳体内也能顺利完成线缆的插拔操作。

　　从设计思路的角度来说，这款结构没有盲目追求极小的板件尺寸，而是在兼容标准配件、降低项目适配成本的前提下做结构创新，很多定制化CM4载板为了压缩尺寸会砍掉标准HAT兼容能力，看起来体积小了，但实际项目开发时需要重新设计所有的扩展功能电路，反而拉长了开发周期，这款载板保留标准帽子兼容能力的设计，就是为了让开发者可以直接复用成熟的扩展生态，把精力放在核心功能的开发上，而不是反复调试基础的扩展电路。板上的元器件布局也做了散热方向的考量，CM4核心模块的主处理器位置刚好对应翻盖结构的外侧，安装散热片时不会和底部的扩展板产生干涉，散热片的固定卡扣可以直接卡在板边的预留卡位上，不需要额外打胶或者粘贴固定，长时间高温运行下也不会出现散热片脱落的问题。

　　在实际的设备集成场景里，这种翻盖结构还有一个很实用的优势，就是后期维护的时候不需要拆开整个设备的壳体，只需要翻开上层的核心板层，就能直接接触到底部扩展板上的接线端子、拨码开关，调试的时候不用把整个载板从安装位上拆下来，能大幅降低现场维护的操作难度。板边的排针布局也做了防呆设计，不会出现扩展板插反烧坏核心模块的问题，接口的塑胶件高度都经过统一测算，闭合状态下两层板之间的间隙刚好能容纳下板上最高的元器件，不会出现元器件挤压导致的虚焊、掉件问题，哪怕是在有振动的工业设备内部安装，也不会因为长期振动导致板件之间的接触不良。
