树莓派CM4 CatsPi开发载板结构设计

　　在嵌入式硬件开发与小型智能设备落地场景中，核心计算模块搭配定制载板的方案，已经成为平衡开发效率、硬件成本与功能适配性的主流选择，树莓派CM4作为高集成度的核心计算模块，其配套载板的结构设计直接决定了整套硬件的适用场景与扩展能力。这款CatsPi开发载板的外形尺寸控制在85x56mm，属于紧凑型载板设计范畴，这个尺寸边界是经过多轮场景适配敲定的——既可以直接嵌入到小型工业传感采集终端、桌面级边缘计算网关、便携式检测设备的壳体内部，不会占用过多内部安装空间，也能通过标准固定孔位适配通用的嵌入式设备安装导轨，满足工业现场的快速部署需求。载板的安装孔位完全对齐标准树莓派HAT扩展板的孔位坐标，

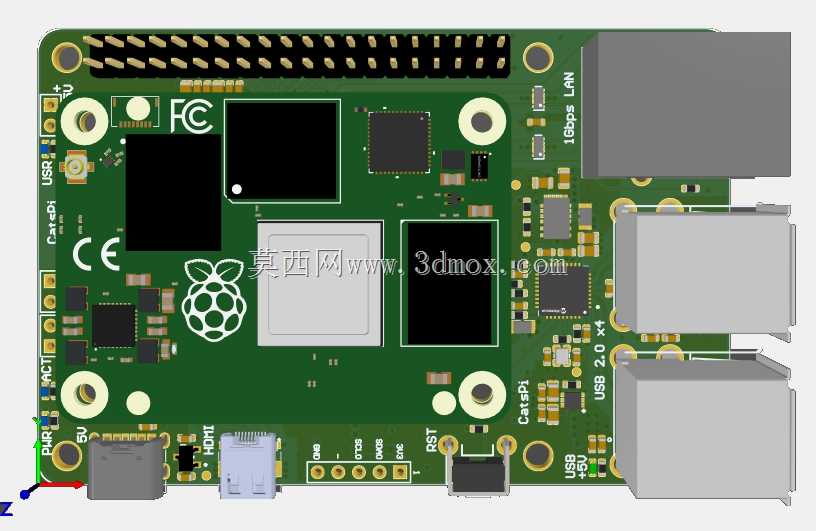

　　这意味着所有符合标准尺寸的树莓派帽子板都可以直接叠装在该载板上，不需要额外设计转接结构，大幅降低了二次开发的结构适配成本。从接口布局来看，载板将常用的有线通讯接口统一布置在板边单侧，包括多个RJ45以太网接口、USB接口，这种排布方式是考虑到壳体装配时的出线便利性，当载板嵌入设备壳体时，所有对外接口可以直接对齐壳体上的预留开口，不需要额外延长转接线，既减少了信号传输的链路损耗，也让内部走线更加规整，避免线束杂乱带来的EMC干扰问题。板上核心计算模块的安装区域做了局部沉板处理，让CM4模块焊接后表面与载板表面的高度差控制在合理范围，既保证了焊接可靠性，也给后续加装散热片预留了足够的空间，不会出现散热片与周边元件干涉的问题。

　　电源输入接口布置在板边的另一侧，与通讯接口保持足够的物理间距，避免电源走线与高速信号走线平行排布带来的串扰问题，板上电源区域的元件高度都做了统一限制，最高元件不超过10mm，保证在叠装扩展板时不会出现结构碰撞。在设计思路上，这款载板没有盲目堆砌扩展接口，而是围绕嵌入式开发中最高频的使用需求做功能取舍，保留了完整的有线通讯能力、本地调试接口与存储扩展能力，砍掉了使用频率极低的老旧接口，在有限的板面积内最大化提升接口利用率，同时控制板卡的整体成本。载板的边角做了R2圆角处理，避免装配过程中锐角划伤操作人员或者损坏内部线束，板边的走线距离板边保持2mm以上的安全距离，防止PCB加工过程中出现边部走线露铜的问题，也提升了板卡的绝缘安全性能。

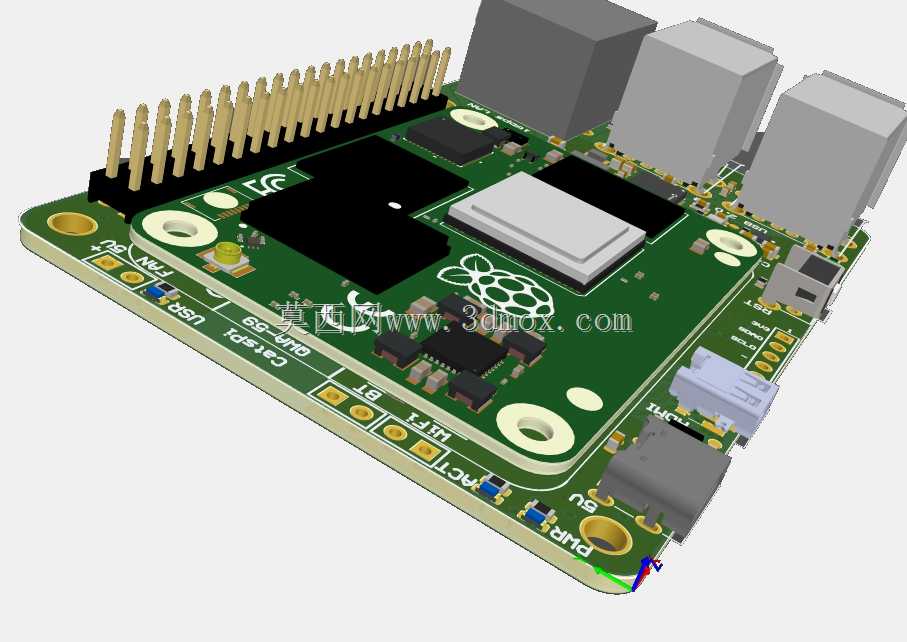

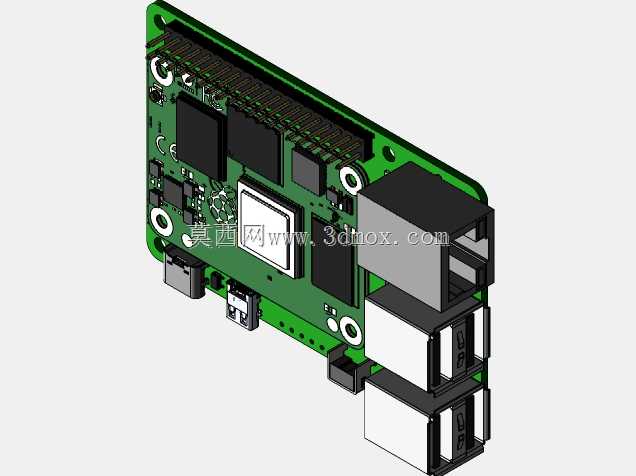

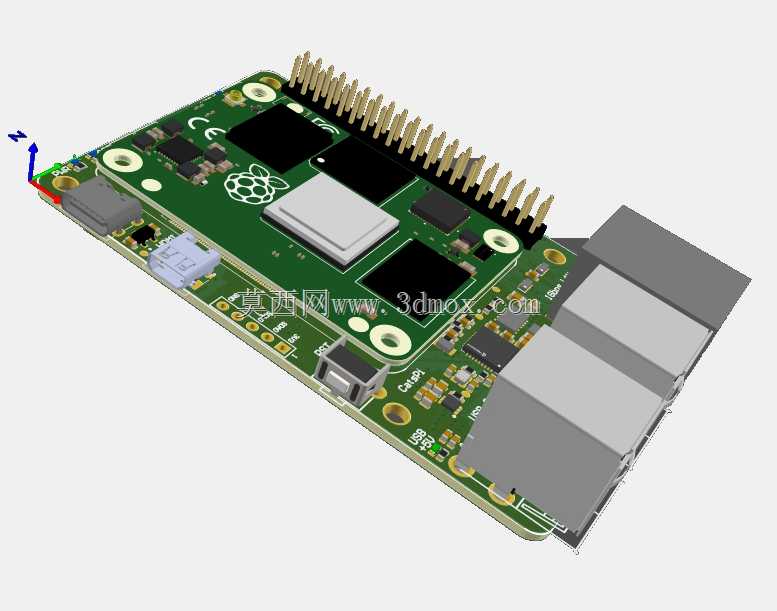

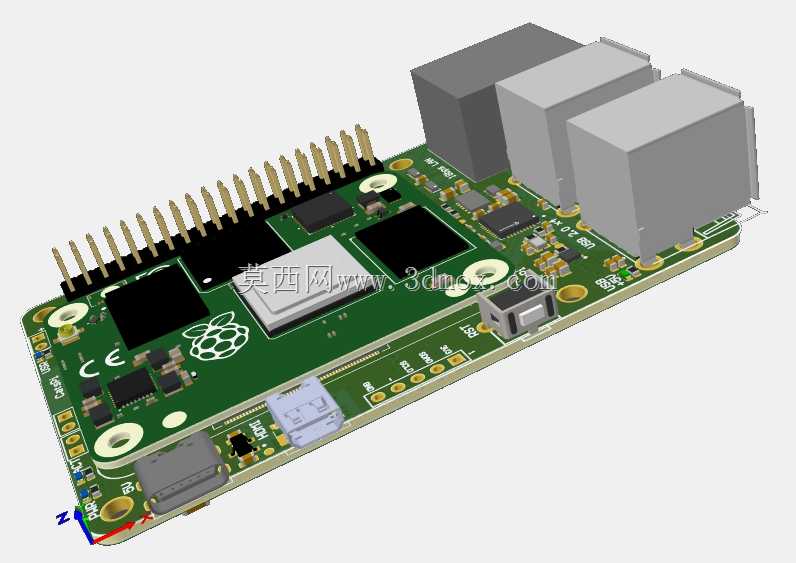

　　对于结构设计从业者来说，这类核心模块载板的设计难点从来不是元件摆放，而是在有限的尺寸边界内平衡功能密度、安装兼容性、散热空间与装配便利性，这款载板的尺寸设定刚好卡在通用嵌入式设备壳体的常用安装尺寸区间，不需要为了适配载板重新开模定制壳体，大幅缩短了小型智能设备的开发周期。在实际使用场景中，这类载板既可以作为开发阶段的原型验证板，直接外接各类传感器、通讯模块完成功能调试，也可以直接作为量产硬件的核心板卡使用，不需要重新做PCB设计，只要根据实际需求裁剪掉不需要的元件位即可，兼顾了原型开发的灵活性与量产的成本控制需求。载板上的接口固定焊盘都做了加大处理，提升接口的焊接强度，在频繁插拔线缆的使用场景下，不会出现接口焊盘脱落的问题，满足工业场景下的耐用性要求。板上预留的调试接口布置在载板的内侧区域，不会占用对外接口的板边空间，调试时只需要打开设备壳体的侧盖即可接插调试器，不需要拆解整个设备，提升了现场维护的便利性。从三维建模的角度来看，这款载板的模型完整还原了所有接口的凸台高度、元件的实际外形尺寸与安装孔位的精确坐标，在做设备壳体设计时，可以直接导入模型进行干涉检查，提前预判壳体开口位置、内部支撑柱高度与板卡的匹配度，避免实际打样后出现装配干涉的问题，减少结构设计阶段的反复修改次数。
