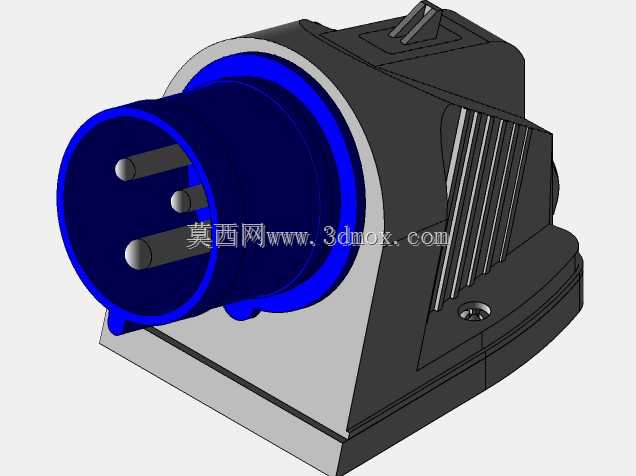

DAKO型HTB523工业电源连接插头结构

　　这款工业电源连接插头主要面向工业现场临时供电、设备端电源接驳场景设计，常见于生产车间工位配电、户外临时作业设备供电、通讯基站配套设备电源接入等工况，承担交流供电回路中活动侧与固定供电端的可靠连接功能，相比民用插头具备更高的接触稳定性与结构强度，可适配多尘、存在轻微振动的常规工业使用环境。插头采用三极插芯结构，插针为圆柱式设计，接触段做了圆角导向处理，插接时可自动校正微小对位偏差，降低插针磕碰变形的概率；插针根部与绝缘基座之间设置了密封台阶，配合前端蓝色绝缘护圈的凸起结构，插接到位后可在插合面形成一圈贴合密封，阻挡日常使用中的粉尘、飞溅水滴进入接触腔，避免接触电阻升高或短路隐患。插头本体的握持区域设计了多道平行防滑筋，

　　筋条方向与插拔施力方向垂直，操作人员佩戴常规劳保手套插拔时也能获得足够摩擦力，不会出现打滑脱手的情况；本体底部设置了带安装孔的固定基座，既可以作为手持插头使用，也可通过基座的两个安装孔将插头固定在设备面板、机架侧壁上，作为固定式电源输入接口使用，安装孔位适配常规M4规格固定螺丝，基座与插头本体之间做了加强筋过渡，长期插拔受力时不会出现根部断裂问题。设计过程中优先考虑了接触可靠性与操作便利性的平衡，插合面的蓝色绝缘护圈采用突出于插针端面的设计，未插接状态下可完全包裹插针前端，避免插针受外力碰撞弯折，同时护圈采用辨识度较高的蓝色，可与同规格其他电压等级的插头做直观区分，避免现场错插引发的设备损坏。插芯内部的导电件采用铆压式接线结构，

　　线缆接入端设置了线缆防拉脱卡扣，接线完成后卡扣可压紧线缆外护套，当线缆受到意外拉扯时，外力直接作用于护套而非内部接线端子，避免接线松脱导致的接触不良。整体外形的安装边界控制紧凑，固定基座的轮廓尺寸适配常规设备面板的开孔预留空间，插合后插头本体突出安装面的长度经过优化，不会在设备靠墙安装、机柜内部布线时出现空间干涉；插头尾部的线缆出线口做了圆弧过渡，线缆弯折时不会被锐边割伤外护套，可适配常规6平方及以下规格的三芯橡套软电缆，满足额定电流范围内的载流需求。结构设计上充分考虑了模具成型的工艺性，本体外壳采用上下分模结构，分模线避开握持区域与安装贴合面，合模后产生的飞边不会影响操作手感与安装密封性；

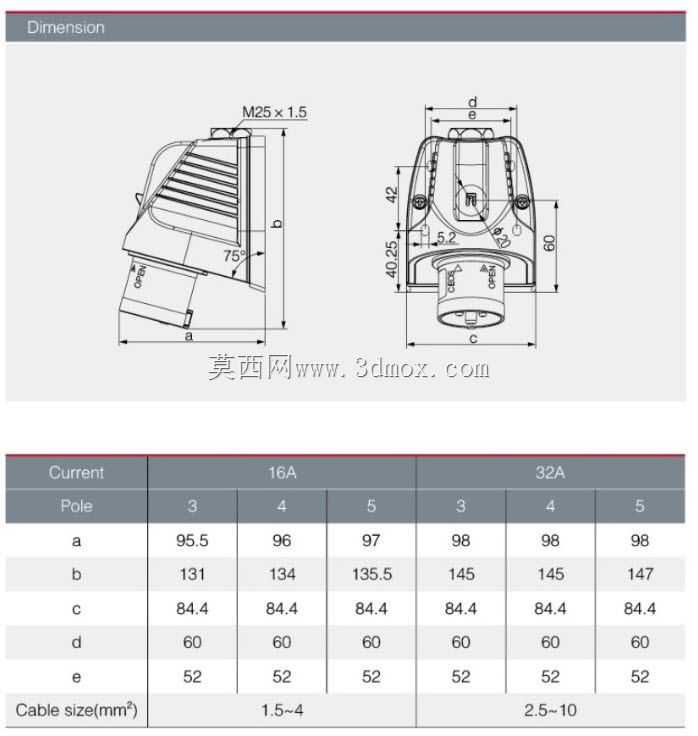

　　内部绝缘基座与外壳之间采用卡扣加定位柱的装配方式，无需额外螺丝固定，装配工序简单，批量生产时的装配效率较高，同时定位柱可保证内部插芯的位置精度，插接时插针与插座的对位偏差控制在允许范围内，长期插拔后不会出现插针偏磨问题。在实际选型应用中，这款插头可匹配对应规格的暗装、明装插座使用，作为设备端的电源输入接口时，固定基座的安装孔距符合行业通用安装尺寸，替换同规格老旧插头时无需重新在设备面板上打孔，可直接完成替换维护；手持使用时，整体重量分布均匀，插拔时的施力点刚好落在防滑筋区域，操作人员无需施加过大握力即可完成插拔操作，降低频繁接线作业的操作疲劳。
