紧凑型法兰安装行星减速齿轮箱结构

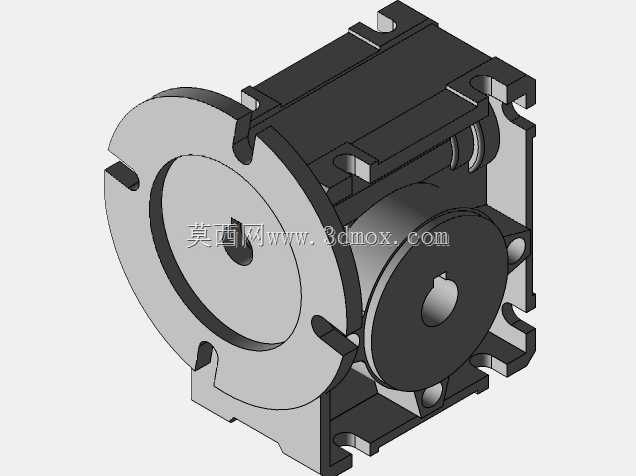

　　这款齿轮箱采用方形安装基座搭配圆形输入输出法兰的组合结构，在小型自动化传动场景中适配性极强，常见于桌面级伺服传动工位、小型输送线驱动端、精密检测设备的进给单元，这类场景普遍对安装空间有严格限制，同时要求传动回程间隙控制在极小范围内，该结构的布局刚好匹配这类需求。从结构设计逻辑来看，输入端采用带键槽的中心孔设计，可直接与伺服电机、步进电机的输出轴配合，无需额外加装联轴器，既压缩了轴向安装尺寸，又减少了传动链上的连接间隙，输出端的法兰端面预留了均匀分布的定位缺口，可直接与负载端的安装面卡合定位，安装时无需额外加工定位销孔，能大幅缩短现场装配的调校时间。箱体的方形基座四个角预留了沉头安装孔，安装孔的位置避开了内部齿轮传动的腔体，

　　不会出现螺栓穿入腔体干涉齿轮运转的问题，同时基座的厚度经过强化设计，在承受额定输出扭矩时，基座的形变量可控制在微米级，避免因安装面形变导致的齿轮啮合偏载问题。内部传动采用多级行星轮系布局，输入级的太阳轮直接与电机轴连接，行星轮通过滚针轴承支撑在行星架上，齿圈与箱体采用一体化加工结构，相比装配式齿圈，同轴度精度更高，传动过程中的噪音更低，同时能承受更大的冲击载荷。在尺寸边界设计上，整体轴向尺寸控制在极短范围内，径向尺寸与方形安装基座的边长保持匹配，不会出现径向突出的结构，在密集排布的多轴传动工位中，相邻两个齿轮箱的最小安装间距可压缩到基座边长加2mm间隙，不会出现结构干涉，非常适合多轴联动的小型设备使用。

　　齿轮箱的壳体采用分体式拼接结构，拼接面设置在行星架的支撑位置，既方便内部齿轮组件的装配，又能保证拼接后轴承孔的同轴度，拼接面采用精密磨削加工，装配后无需额外涂密封胶即可实现润滑油的密封，避免长期运转出现渗油问题。输出轴的中心同样设置了键槽连接结构，可直接与同步带轮、齿轮、联轴器等负载连接件配合，输出轴的伸出长度经过优化，既保证足够的配合长度传递扭矩，又不会因为伸出过长导致轴端挠度变大，影响传动精度。在实际选型应用中，这类齿轮箱通常搭配40机座、60机座的伺服电机使用，可覆盖100W到750W功率段的传动需求，减速比覆盖常用的3到100区间，能满足不同转速、扭矩输出的场景要求，比如在小型贴标机的标签送进工位，

　　搭配该齿轮箱可实现标签送进的精准定位，不会出现送标长度偏差的问题；在小型分拣设备的摆轮驱动端，该齿轮箱的紧凑结构可隐藏在摆轮的安装腔体内部，不会额外占用设备的外部空间；在精密检测设备的探针驱动工位，低回程间隙的特性能保证探针的定位精度控制在0.01mm以内，满足高精度检测的要求。设计过程中，对齿轮的参数进行了优化，采用变位齿轮设计，在不改变齿轮中心距的前提下提升了齿轮的接触强度和弯曲强度，同时降低了齿轮啮合的重合度误差，减少传动过程中的振动，齿轮的加工精度等级控制在6级以上，配合高精度的角接触轴承支撑，可实现长期无故障运转，额定寿命可达20000小时以上。箱体的边角位置做了倒角处理，既避免安装过程中锐边划伤操作人员，又能在装配时起到导向作用，方便箱体快速嵌入安装位。输入端的法兰止口尺寸采用标准伺服电机的安装止口规格，可直接适配市面上绝大多数同规格的伺服、步进电机，无需定制转接法兰，降低了用户的选型配套成本。
