柔性型JP系列伺服压力机单机结构设计

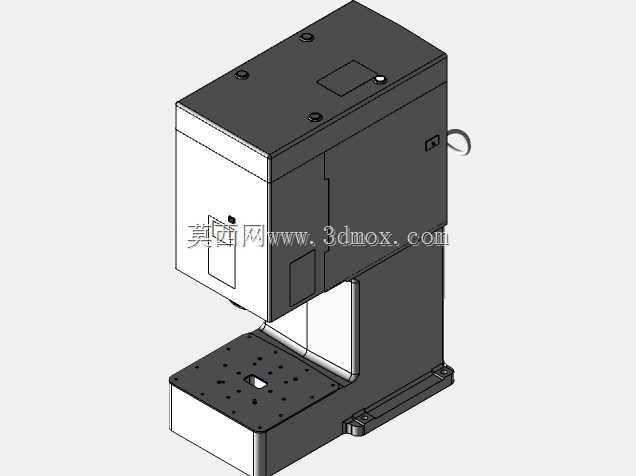

　　在精密零部件压装、小型五金件冲压成型、电子接插件压合这类对压装力位移控制精度要求较高的生产场景中，传统气动或液压压力机往往存在压力控制冗余、行程调节灵活性不足的问题，这款JP系列柔性型伺服压力机单机结构，正是针对中小载荷精密压装工序的需求完成的三维结构设计。从整机布局来看，设备采用立式C型开式机身结构，上部为伺服驱动与传动集成舱，下部为带T型槽的固定工作台，机身侧面预留了电气走线与操作按钮安装位，整体结构紧凑无冗余外凸结构，在车间产线布局时可直接嵌入现有工位，也可单独作为离线压装工位使用，无需额外搭建大型安装基座。设计过程中优先考虑了压装作业的力传导路径，将伺服驱动单元的输出轴线与工作台中心孔同轴布置，

　　避免压装过程中产生偏载力矩损伤机身导轨与传动部件，工作台面的安装孔位按照通用压装夹具的安装尺寸做了标准化排布，可直接适配常见的压装工装、定位夹具，无需二次加工转接板。机身的立柱部分做了加强筋结构优化，在保证整体刚性满足额定压装力需求的前提下，尽可能压缩了机身的侧向厚度，减少设备整体占地面积，同时上部驱动舱的盖板采用快拆式结构设计，日常维护时可直接拆卸盖板完成传动部件的润滑、传感器校准作业，无需拆解整机外壳。从安装边界来看，设备底部的安装脚座预留了地脚螺栓固定孔，可直接固定在标准型钢工作台上，机身前部的操作开口高度适配常规人工上下料的操作高度，也可搭配小型机械手完成自动上下料的自动化改造，设备后侧预留了气源与电气接口的安装位，

　　可根据实际需求加装安全光栅、压装力位移检测模块等扩展配件。不同于传统刚性压力机的固定行程设定，这款柔性机型的结构设计预留了伺服参数调整的机械冗余，传动丝杠的有效行程覆盖了从小型电子件到中等尺寸五金件的压装高度需求，滑块部分的导轨采用高精度线性导轨，保证压装过程中滑块的运动垂直度，避免压装过程中出现工件偏斜、压装力偏移的问题，在实际应用中可覆盖汽配行业小零件压装、电子行业接插件压合、五金行业小型零件浅拉伸等多类工序，设备的整体结构没有采用复杂的分体式设计，所有功能部件均集成在单机身内，运输与进场安装时无需二次组装调试，落地后接通电源与控制线即可完成初步调试。
