带侧置输出轴的对开式传动遮蔽壳体结构

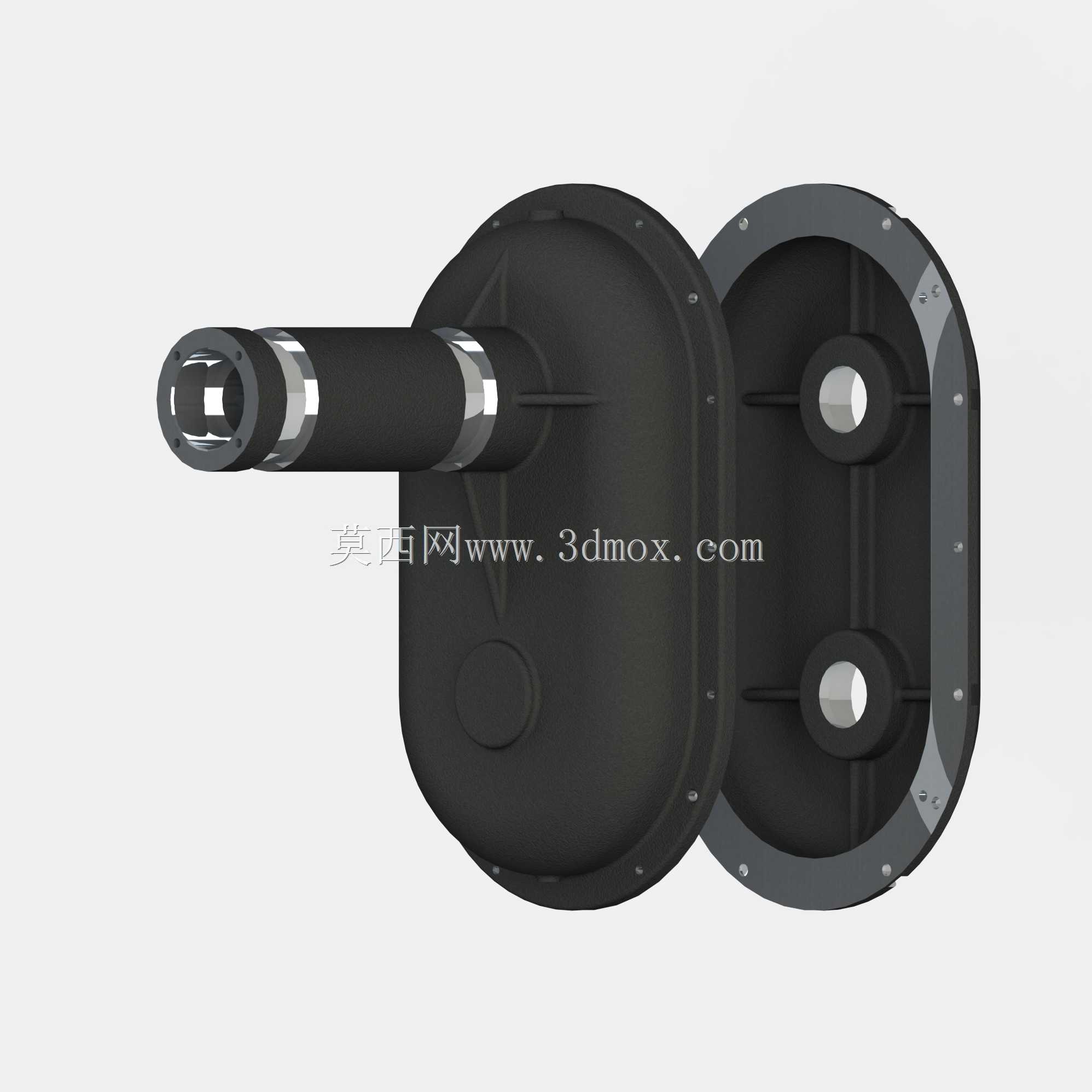

　　这款对开式带侧置输出轴的遮蔽壳体，在小型户外通讯终端的传动防护场景中应用十分广泛，常见于便携通讯设备的手摇发电模组、外置天线俯仰调节机构的外部防护单元，核心作用是将内部的齿轮传动副、转轴支撑结构完全封闭在腔体内部，隔绝户外使用时的沙尘、雨水侵入，同时避免传动部件外露带来的卡滞、磕碰损伤问题。从结构设计逻辑来看，壳体采用沿轴向中分的对开式结构，两个半壳的对接面加工有连续的密封槽，可嵌入橡胶密封圈实现周向密封，对接面周向均匀布置的沉头安装孔，可通过螺栓将两个半壳紧密锁紧，保证腔体的密封性能满足户外使用的IP防护等级要求。侧置伸出的输出轴采用阶梯轴结构，轴段上设计有两道环形密封槽，可装配O型密封圈与壳体轴孔配合，

　　避免轴转动过程中外部杂质从轴孔间隙进入腔体内部，轴端的内孔设计为异形传动接口，可直接与外部的手摇柄、调节旋钮对接，无需额外加装传动转接件，减少了装配环节的零件数量。壳体内部的腔体轮廓完全适配内部传动齿轮的运动包络，在对应两根平行传动轴的位置设计有一体式轴承安装座，安装座的端面加工有轴承定位台阶，可直接压装深沟球轴承为转轴提供径向支撑，省去了额外的轴承座固定结构，让壳体内部的空间利用率得到大幅提升。从安装边界来看，壳体整体为扁椭圆形结构，最大轮廓处的径向尺寸控制在120mm以内，侧置输出轴的伸出长度为45mm，轴径为18mm，两个半壳锁紧后的总厚度为65mm，安装时可通过壳体背部预设的两个定位柱与通讯设备的内部安装板定位，

　　再通过两颗M4的固定螺栓完成锁紧固定，不会占用设备内部过多的安装空间。壳体外壁设计有一处圆形的凹陷标识区，可用于丝印产品标识、操作提示符号，不会额外增加壳体的外形尺寸。在设计过程中，针对户外使用的抗冲击需求，壳体的外壁转角全部采用R3以上的圆角过渡，避免应力集中导致的壳体受冲击开裂问题，同时壳体的壁厚设计为2.5mm，在保证整体结构强度的前提下，尽可能控制零件的整体重量，适配便携通讯设备的轻量化设计要求。轴孔位置的壳体局部加厚至5mm，提升轴孔处的结构强度，避免输出轴受径向载荷时出现轴孔开裂的问题。内部的轴承安装座与壳体内壁之间设计有三角形加强筋连接，进一步提升支撑结构的刚性，避免轴承在长期转动过程中出现安装座偏移，导致传动卡滞、

　　齿轮磨损加剧的问题。这种遮蔽壳体的结构设计，充分考虑了小型通讯设备户外使用的复杂工况，在有限的空间内集成了密封防护、传动支撑、安装固定的多重功能，零件集成度高，装配工序简单，能够有效降低整体模组的装配成本，同时稳定的防护性能可以保证内部传动结构在沙尘、淋雨、高低温变化的环境下长期稳定工作，减少设备的后期维护需求。
