多辐条镂空运动型汽车轮毂结构设计

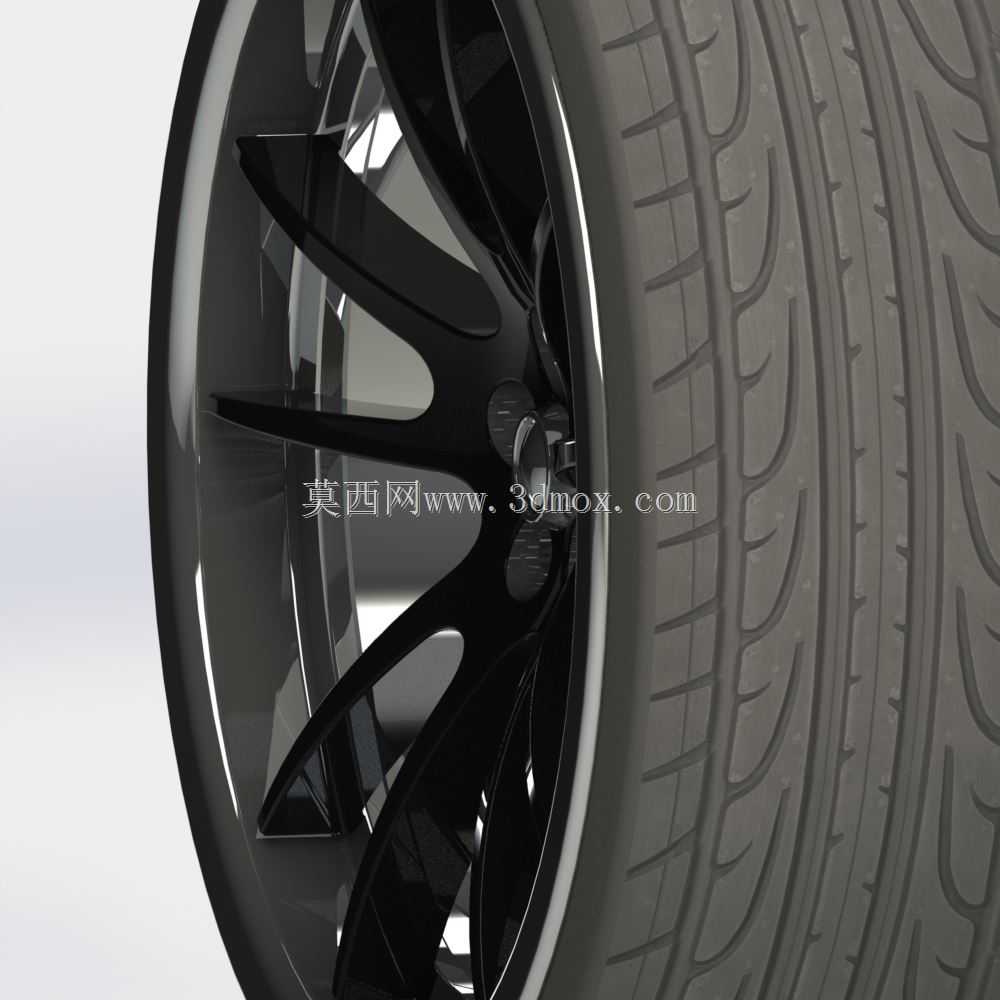

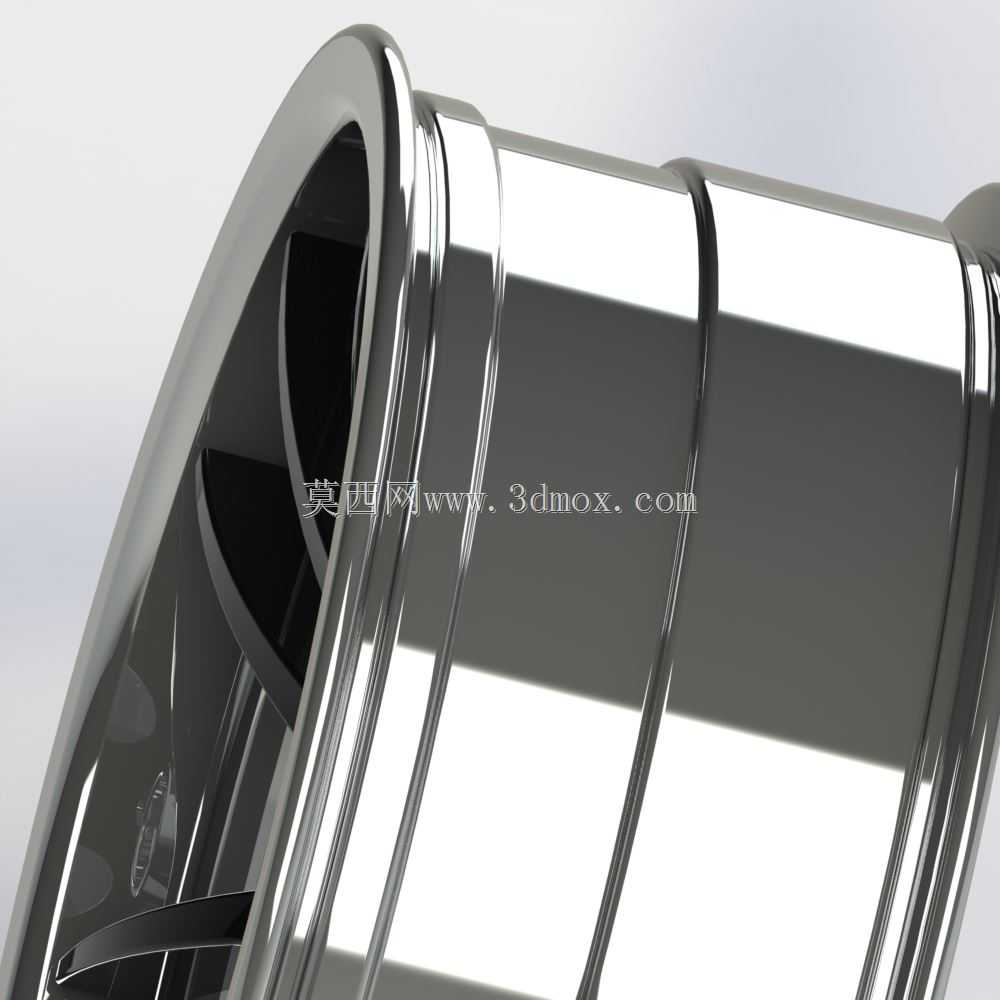

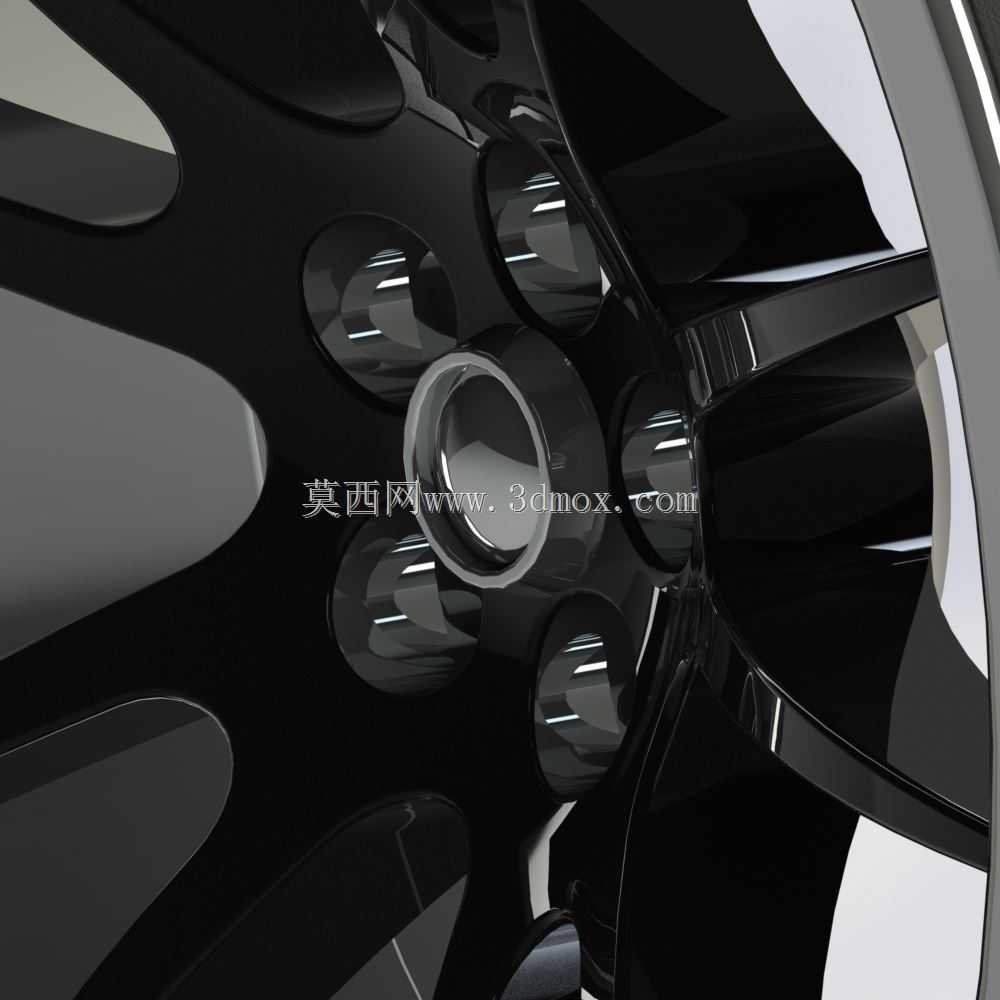

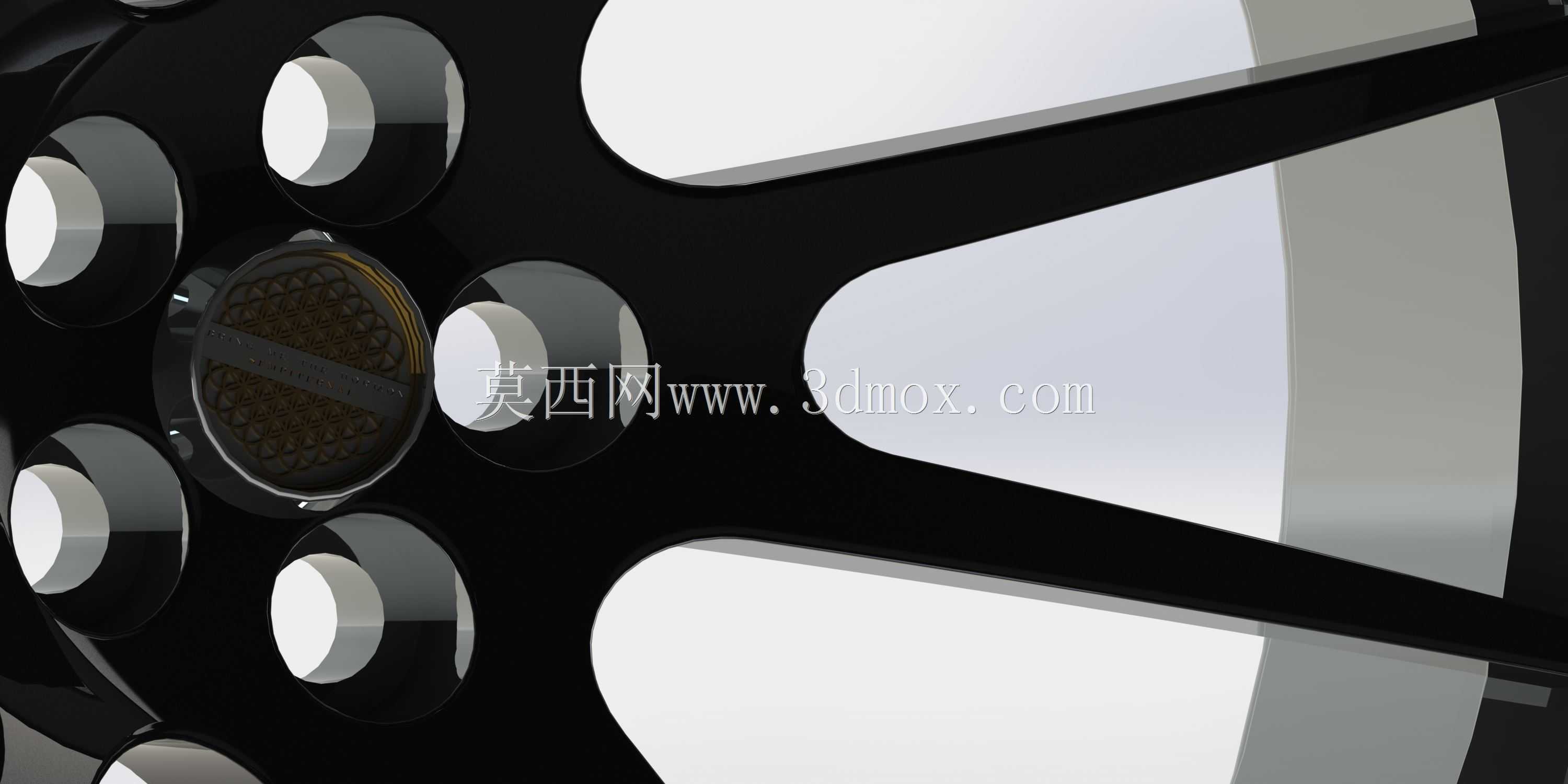

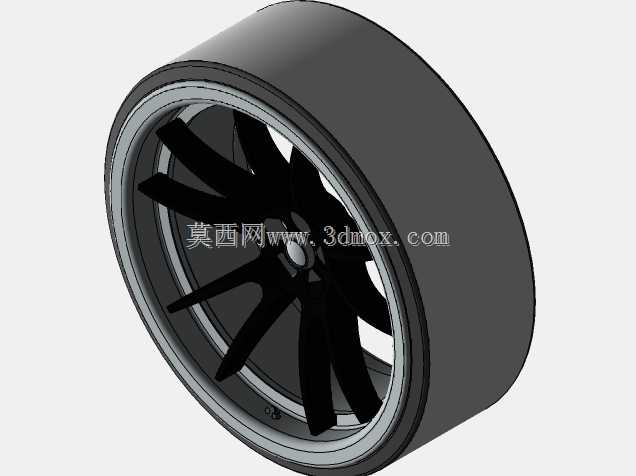

　　该款轮毂为乘用车运动取向改装款结构，整体采用五组双辐条镂空布局，辐条截面做渐变收窄处理，靠近轮心安装座位置辐条厚度最大，向轮辋边缘延伸过程中逐步收窄变薄，既保证轮心区域的安装连接强度，也能通过辐条间的大尺寸镂空区域为制动系统预留充足的散热风道，避免连续制动工况下制动盘热量堆积引发热衰减。轮心安装面采用平面贴合设计，螺栓孔位按照常规乘用车5孔节圆布局排布，安装面与轮辋基准面的偏距设定兼顾了轮距微增提升行驶稳定性的需求，同时避免转向过程中轮胎与翼子板内衬发生运动干涉。轮辋部分采用深槽式结构设计，胎圈座位置做了凸起的止口结构，能够在轮胎充气后牢牢卡合轮胎胎圈，即使在低胎压高速过弯工况下也能避免轮胎脱圈风险，轮辋边缘做了圆弧过渡处理，

　　既降低装胎过程中划伤胎圈的概率，也能减少行驶过程中路边石剐蹭对轮辋本体的损伤。从实际装车场景来看，这类镂空辐条轮毂多用于民用乘用车的性能升级场景，大尺寸镂空区域可以直接露出内部的制动卡钳与制动盘，既满足外观层面的运动化视觉需求，也能在车辆连续山路行驶、赛道日体验等高强度制动场景下，让行驶气流直接穿过辐条间隙带走制动系统热量，相比密辐条轮毂的散热效率提升明显。设计过程中需要重点校核几个核心边界：首先是辐条的弯曲疲劳强度，车轮在过坑洼路面时会受到垂直方向的冲击载荷，辐条与轮心安装座的连接位置是应力集中区域，该结构在辐条根部做了大圆角过渡处理，分散应力集中点，避免长期交变载荷下出现辐条断裂风险；其次是轮辋的径向刚度，

　　要保证轮胎充气后轮辋的径向变形量控制在合理区间，避免高速行驶时车轮出现径向跳动引发方向盘抖动；最后是安装匹配边界，中心孔直径按照通用乘用车轮毂中心孔尺寸设计，可适配多数家用前驱、后驱乘用车的轴头尺寸，加装对应变径圈即可匹配不同中心孔规格的车型，螺栓孔的孔径按照常规轮毂螺栓尺寸预留，安装时可适配球面、锥面两种常见的轮毂螺栓贴合形式。轮毂表面采用亮黑车面的分色处理，辐条正面做铣亮处理，侧面与轮辋槽内做哑光黑涂层，视觉上更具层次感，同时涂层本身具备一定的防石击能力，日常行驶中路面飞溅的小碎石击打在轮毂表面不会轻易造成涂层脱落。在动平衡特性上，该结构的辐条为均匀对称排布，自身的初始不平衡量控制在较低水平，

　　装车时只需添加少量平衡块即可达到动平衡要求，减少高速行驶时的车轮抖动概率。需要注意的是，这类大镂空设计的轮毂在日常使用中要避免在极度恶劣的非铺装路面高速行驶，大尺寸镂空虽然提升了散热效率，但相比全封闭钢制轮毂，对制动系统的遮挡防护能力较弱，非铺装路面的碎石容易穿过辐条间隙击打制动卡钳与制动盘表面，长期使用可能造成制动盘表面出现凹痕，影响制动平顺性。
