Apacer闪存驱动器拆解结构三维建模

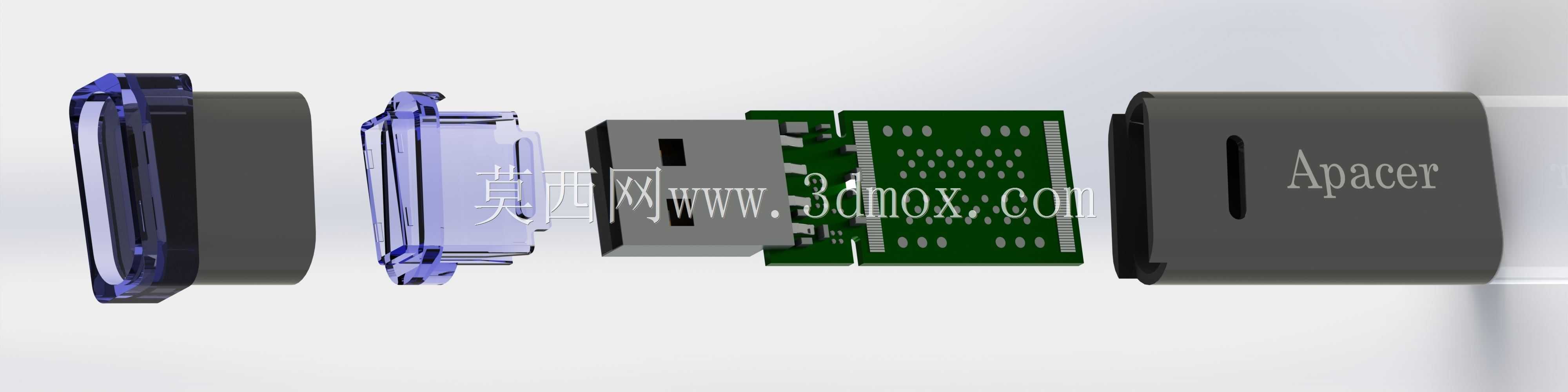

　　日常办公场景里，闪存驱动器是跨设备数据拷贝的核心便携载体，从工控设备的程序烧录、设计图纸的跨终端转移，到日常文档的随身备份，这类小体积存储配件的结构可靠性，直接决定了数据存储的安全系数。本次拆解建模的Apacer闪存驱动器，完整还原了量产成品的全零件装配关系，没有做简化省略，能清晰看到从外部防护壳体到内部核心存储电路的每一层配合逻辑。

　　先看内部核心的PCB组件，建模时严格遵循消费类USB存储设备的通用布线边界，板载的闪存颗粒、主控芯片、USB接口金手指的相对位置完全匹配量产实物的排布，PCB板边缘预留的卡扣定位槽，和上下壳体的定位筋完全对应，装配时不需要额外打胶，依靠塑料壳体的卡扣变形就能完成PCB的完全固定，避免日常插拔时电路板出现窜动，导致金手指和接口接触不良。很多新手建模时容易忽略PCB和壳体的间隙预留，实际量产中，PCB板和壳体内壁之间会预留0.1-0.2mm的装配间隙，既方便生产时的快速组装，也能避免壳体注塑产生的微小形变挤压板载元件，造成元件虚焊脱落。

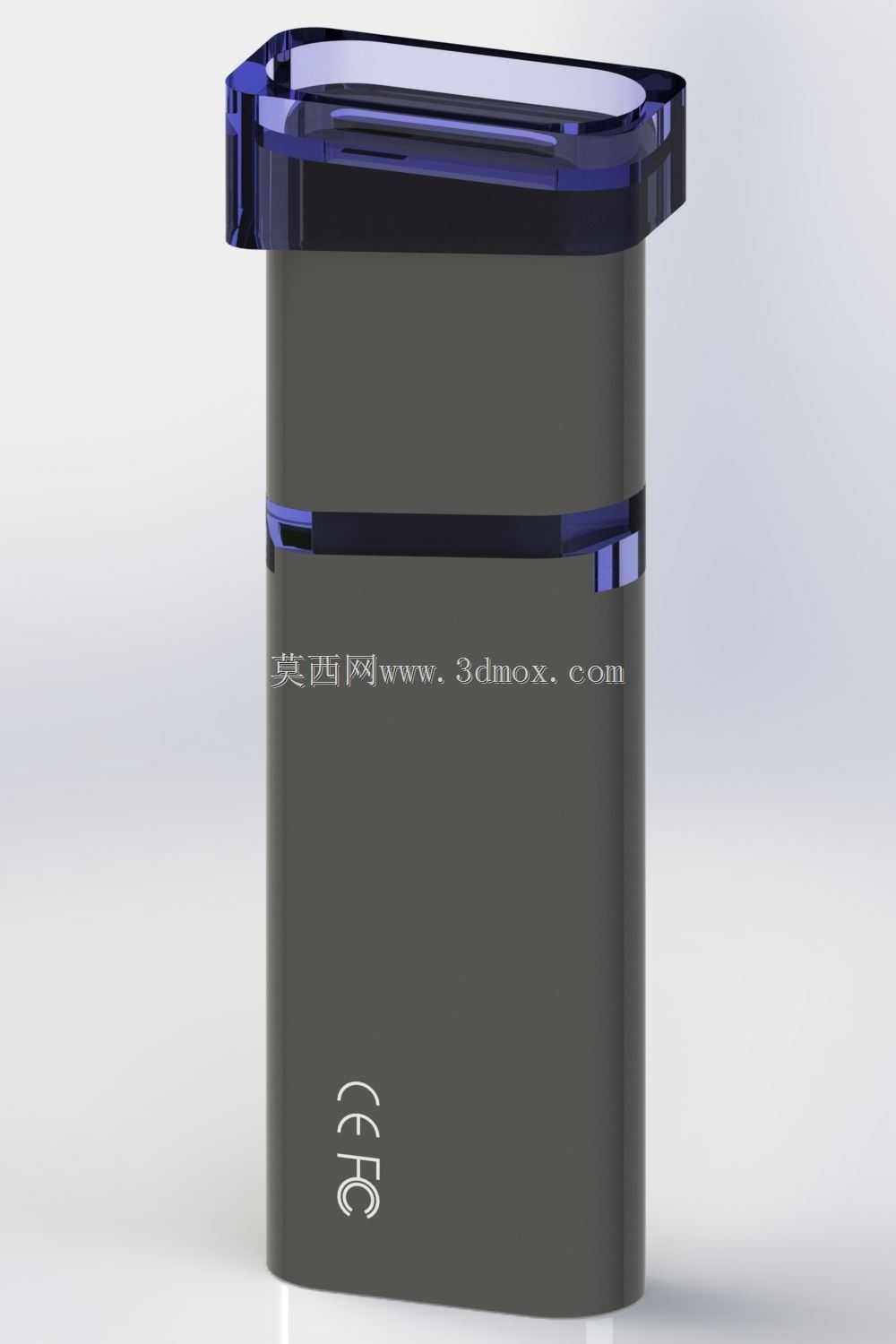

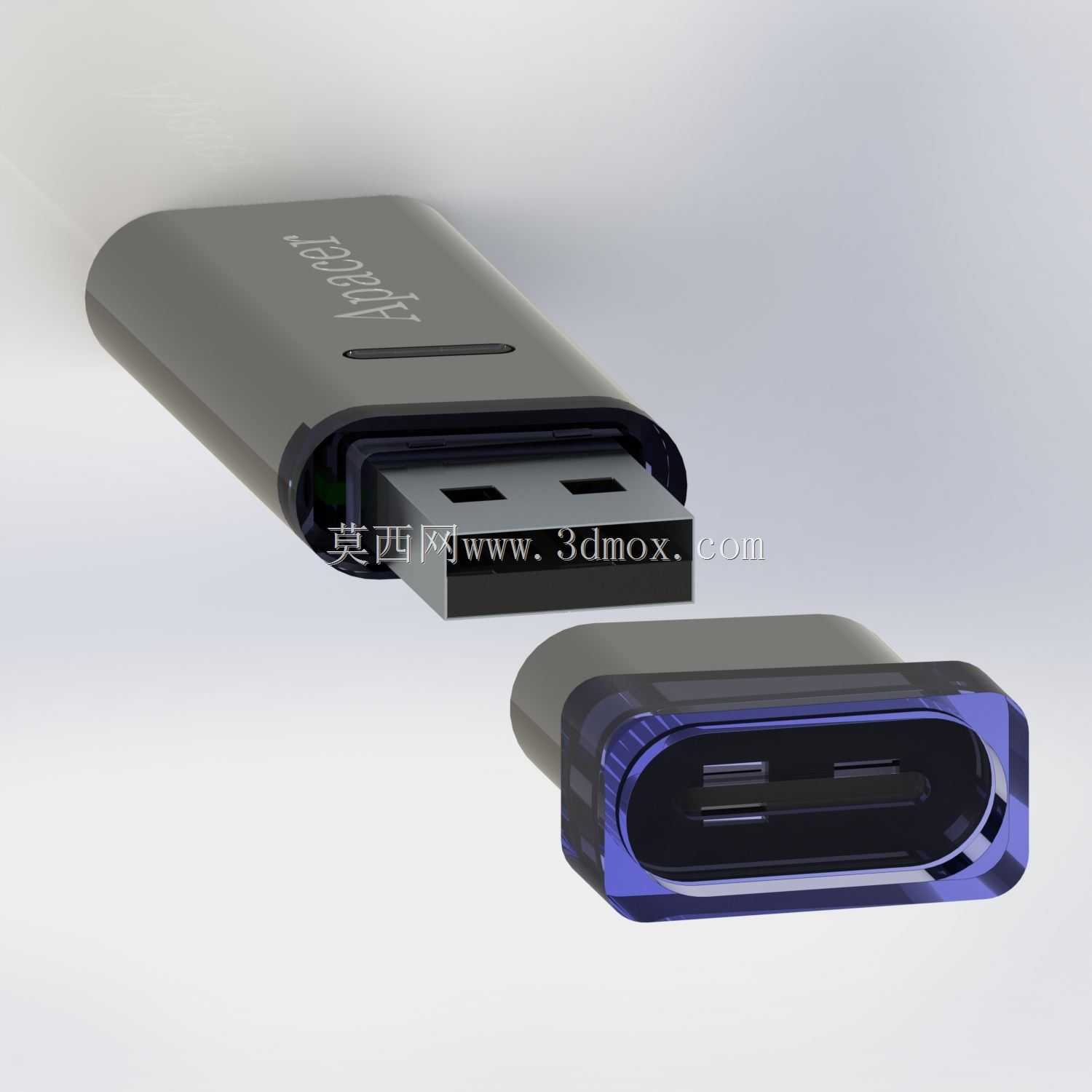

　　两端的透明端盖采用半透明PC材质的建模表现，端盖内侧做了一圈凸起的密封筋，和主体壳体装配后能形成简单的防尘防护结构，日常放在口袋、工具包中时，能阻挡 lint、灰尘进入USB接口内部，避免金手指氧化造成的接触失灵。端盖和主体的配合采用过盈卡扣设计，卡扣的变形量控制在0.15mm，既保证插拔端盖时的阻尼手感适中，不会因为卡扣过松导致端盖轻易脱落，也不会因为卡扣过紧造成端盖插拔困难，甚至长期使用后出现塑料卡扣断裂的问题。

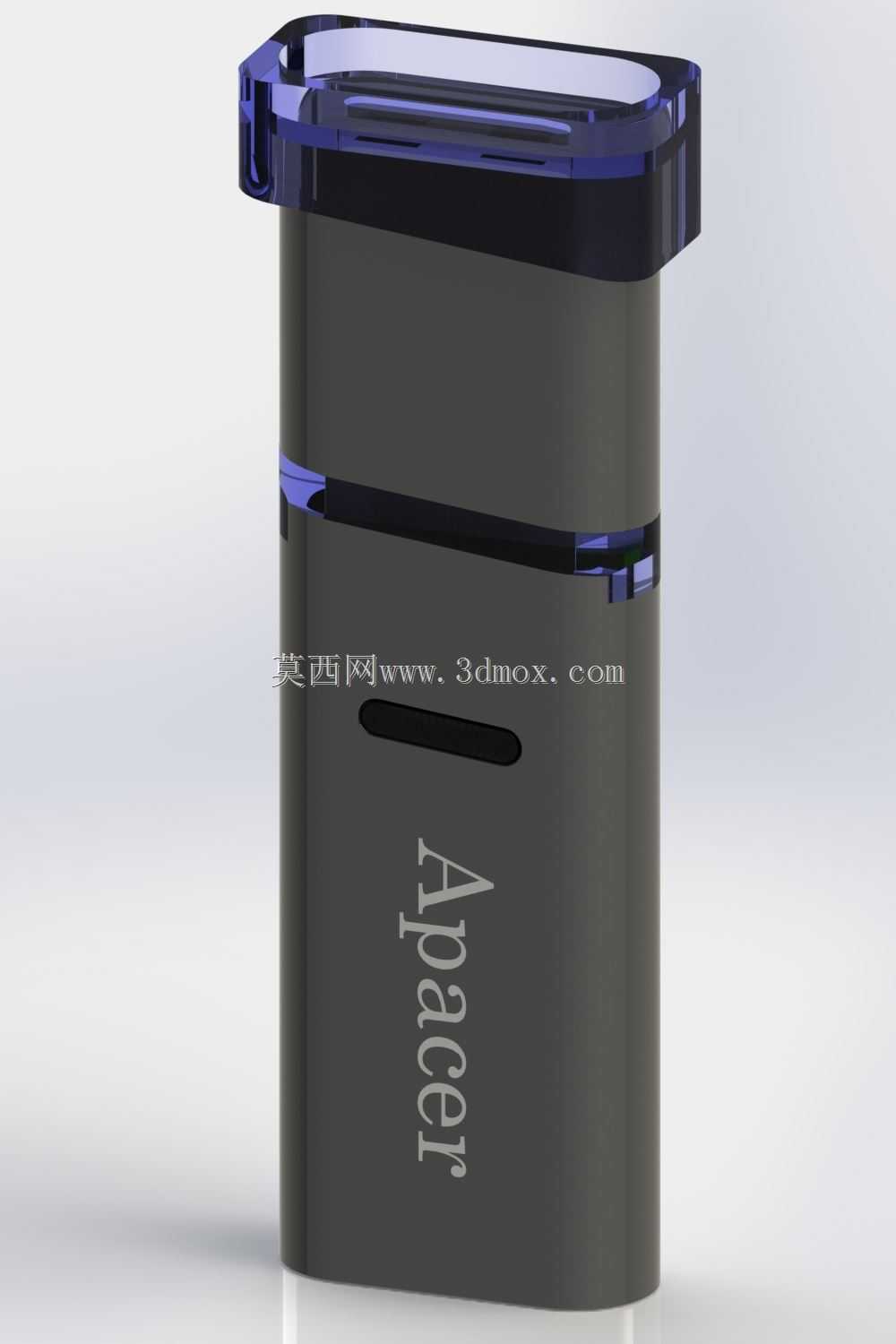

　　外部的金属质感壳体部分，建模时还原了表面的细微磨砂纹理，壳体侧面的品牌标识区域做了轻微的凹陷处理，实际生产中这个区域会采用激光镭雕工艺印制品牌信息，凹陷设计能避免日常插拔磨损标识，同时提升手持插拔时的摩擦力，减少手滑的情况。USB接口端的金属屏蔽壳和内部PCB的金手指区域做了精准的位置对齐，屏蔽壳的边缘做了圆弧导角处理，避免插入电脑USB接口时刮伤接口内部的塑料衬层，屏蔽壳和PCB之间的接地触点也做了还原，这个结构能在插拔时释放人体静电，避免静电击穿板载的存储芯片，造成数据丢失。

　　从安装边界来看，这款闪存驱动器的整体外形尺寸符合通用USB大容量存储设备的规范，插入电脑USB接口时，不会和相邻的其他接口产生空间干涉，哪怕是笔记本上间距较小的并排USB接口，也能正常使用，不会因为壳体体积过大挡住旁边的接口。端盖取下后可以反扣在驱动器尾部，这个细节结构也在建模中做了还原，反扣结构的卡扣位置和端盖正常装配时的卡扣参数一致，不需要额外增加结构件，就能避免端盖丢失，这也是消费类便携存储产品非常实用的人性化设计点。

　　从结构设计的角度看，这类闪存驱动器的设计核心是在极小的体积内平衡防护性能、装配效率和使用手感，没有冗余的结构零件，所有的卡扣、筋位都同时承担定位、固定、防护的多重作用，非常适合刚接触消费电子结构设计的从业者参考学习，能直观理解小型数码产品的结构设计逻辑，掌握塑料件卡扣配合、PCB板定位、外观细节处理的实际工程要点。建模时所有零件的装配关系都按照实际生产的装配顺序设置，拆解状态下能清晰看到每个零件的配合面，方便理解产品的组装流程，也可以作为结构设计教学的演示案例，帮助新人快速建立小型消费电子产品的结构设计思维。
