手持式环形锯切割作业设备结构设计

　　在现场管材截断、型材修边、小型金属构件下料这类作业场景里，环形锯的使用频率一直不低，相比传统直锯条往复锯，它的连续切削特性让作业过程的震动更小，切口的平整度也更容易控制，尤其是在狭小空间内做截断作业时，环形锯的作业半径优势非常明显，不需要预留太长的锯条往复行程，能适配更多受限空间的作业需求。做这款环形锯的结构设计时，首先要考虑的是锯条的张紧结构，环形锯条属于闭环柔性切削部件，张紧力不足会出现锯条打滑、跑偏甚至脱轨的问题，张紧力过大又会加剧锯条的疲劳损耗，缩短使用寿命，所以设计时在机身尾部设置了偏心轮张紧调节结构，不需要额外工具就能快速调整张紧度，同时在张紧轮的安装座上预留了缓冲间隙，能抵消切削过程中锯条受到的冲击载荷，

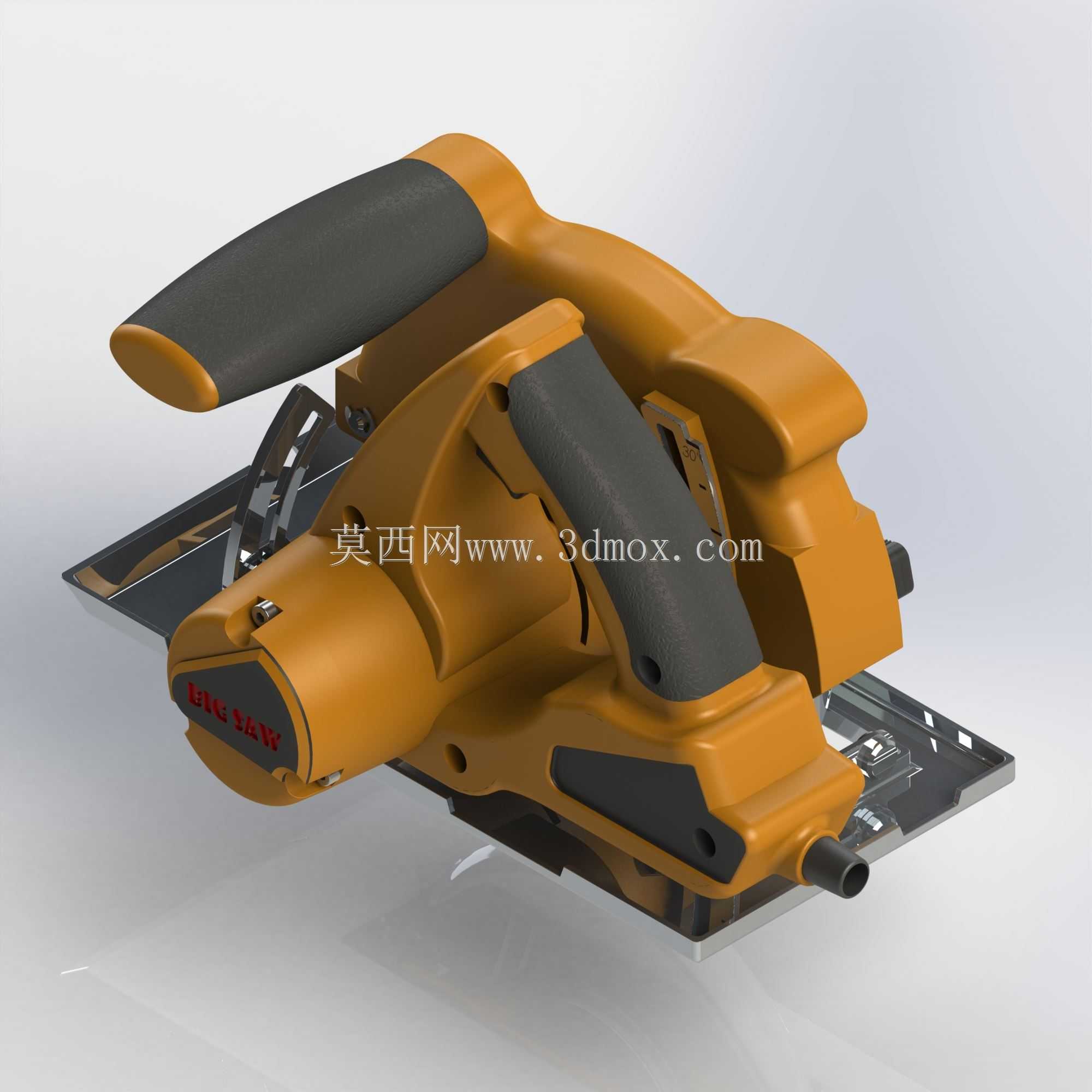

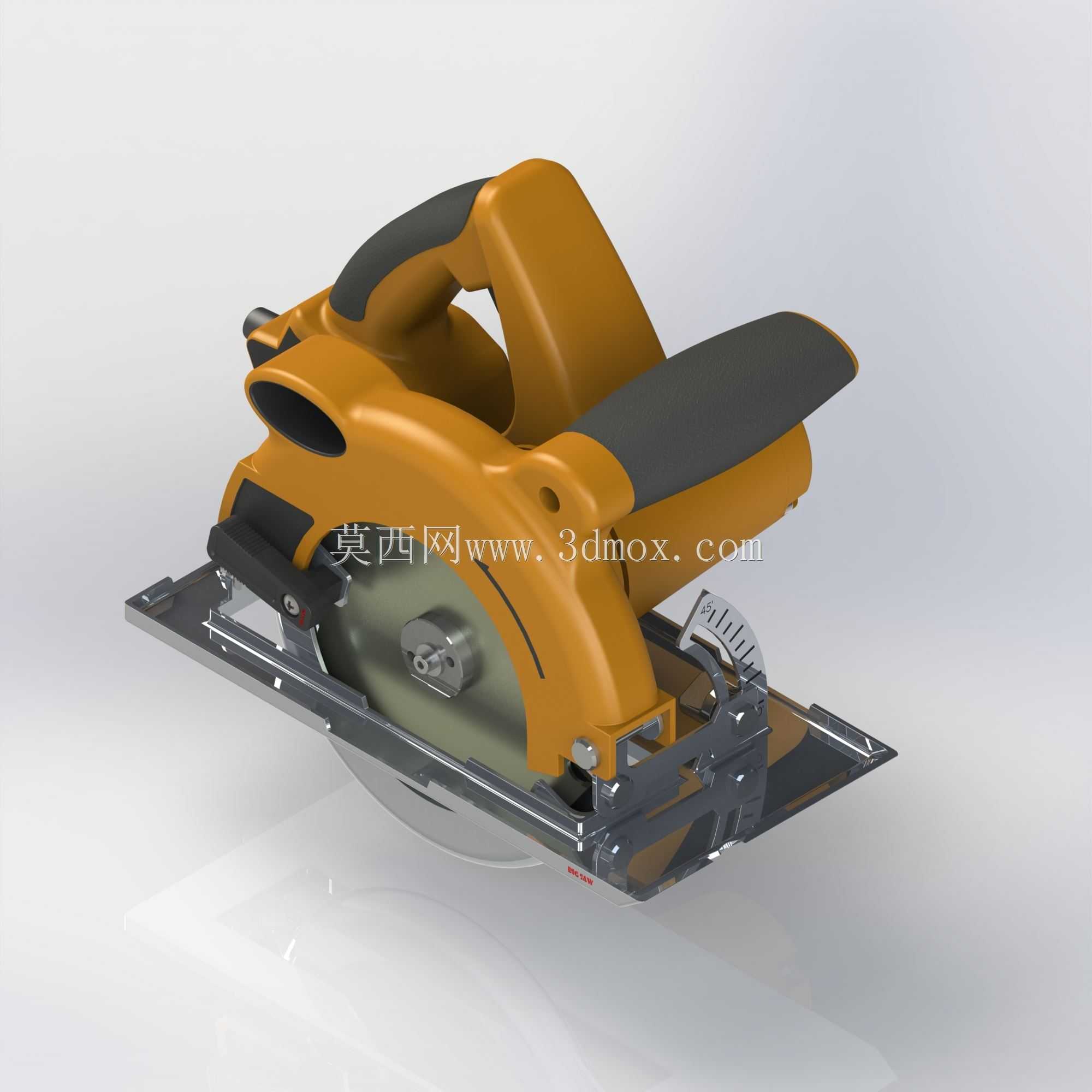

　　避免刚性拉扯导致锯条断裂。从切削功能的实现逻辑来看，环形锯的驱动轮做了滚花表面处理，靠摩擦力带动锯条持续运转，驱动轮的轴承选用了深沟球轴承，能承受径向的切削反作用力，同时在驱动轮和护罩之间设置了挡屑结构，避免切削产生的金属切屑卷入轴承座造成卡滞。护罩的设计覆盖了锯条非作业段的全部区域，只露出靠近工件的作业段，既可以防止作业过程中误触运转的锯条，也能阻挡切屑飞溅，护罩采用薄钢板冲压成型，在保证防护强度的前提下尽可能控制整机重量，降低长时间手持作业的疲劳感。手柄部分的设计贴合人手握持的姿态，主手柄设置在机身后部，和锯切作业的进给方向保持同一直线，作业时施加的进给力能直接传递到切削位置，不会产生额外的力矩让机身偏转，

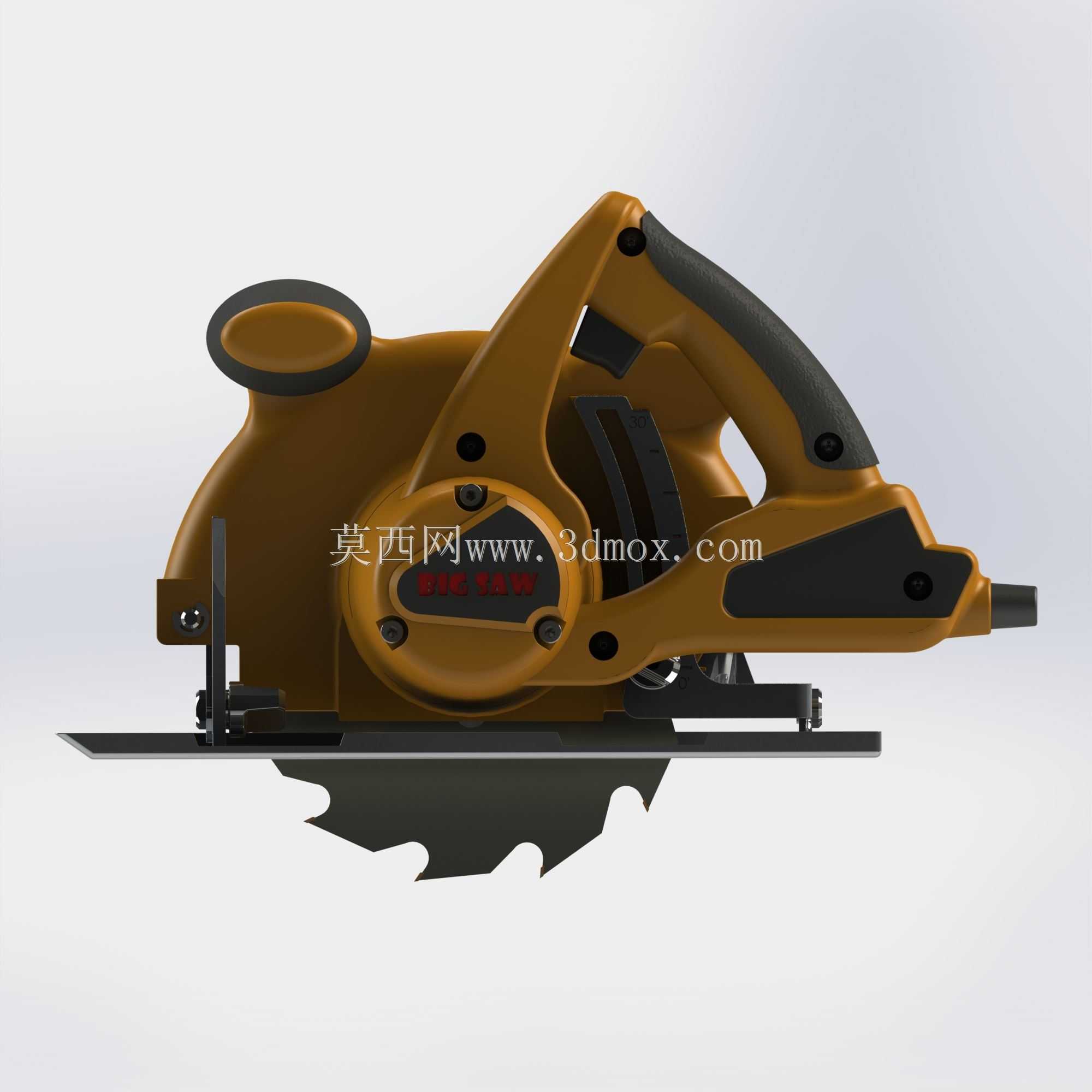

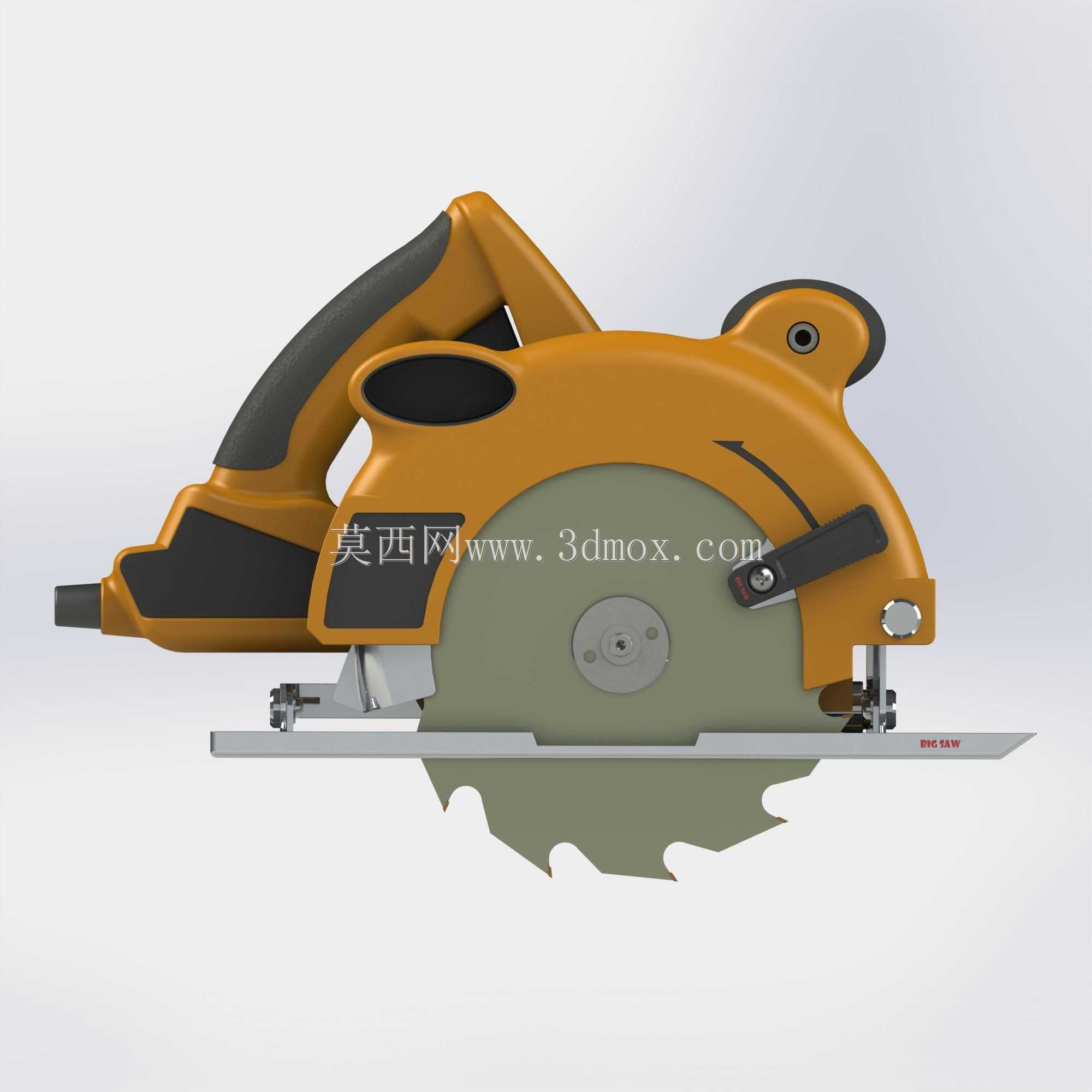

　　辅助手柄设置在机身前部上方，方便作业时双手持握稳定设备，应对大厚度工件的切削需求。从安装边界和尺寸控制来看，这款环形锯的整机长度控制在380毫米以内，作业时锯条露出护罩的最大深度为65毫米，能满足直径60毫米以内管材、厚度50毫米以内型材的截断需求，机身的最大宽度不超过120毫米，在管道密集的安装现场、框架结构的边角位置都能灵活操作，不会因为机身尺寸过大被周边构件干涉。锯条的导向结构设置在作业段的上下两端，导向块采用耐磨铜合金材质，和锯条侧面保持0.1毫米的间隙，既能限制锯条的侧向偏移，保证切口的直线度，又不会因为间隙过小过度磨损锯条侧面。驱动部分的动力输出轴和驱动轮之间采用平键连接，传递扭矩的同时方便后期拆解维护，

　　更换磨损的驱动轮或者检修传动结构时不需要破坏其他部件。整机的外壳拼接处都设置了密封胶条，能阻挡切削产生的细小切屑进入机身内部的传动腔，避免切屑磨损齿轮和轴承，延长设备的维护周期。在实际作业场景中，这款环形锯既可以用于金属型材的现场下料，也能用于塑料管材、复合管材的截断作业，更换对应材质的锯条就能适配不同的切削对象，锯条的更换操作不需要复杂工具，扳动张紧偏心轮释放张紧力就能取下旧锯条，套上新锯条后复位偏心轮就能完成张紧，整个更换过程不超过一分钟，适合现场作业的快节奏需求。机身的重心设计靠近主手柄位置，单手持握时不会出现机头下沉的情况，长时间托举作业也能较好地控制机身稳定性，做高空管道安装作业时，这种重心设计能降低操作的难度，提升作业的安全系数。切削过程中产生的切屑会顺着护罩的排屑槽向机身下方排出，不会朝向操作人员的方向飞溅，作业时不需要额外加装复杂的排屑装置，靠护罩的结构导向就能实现切屑的定向排出。
