机加工用高精度回转顶针结构设计

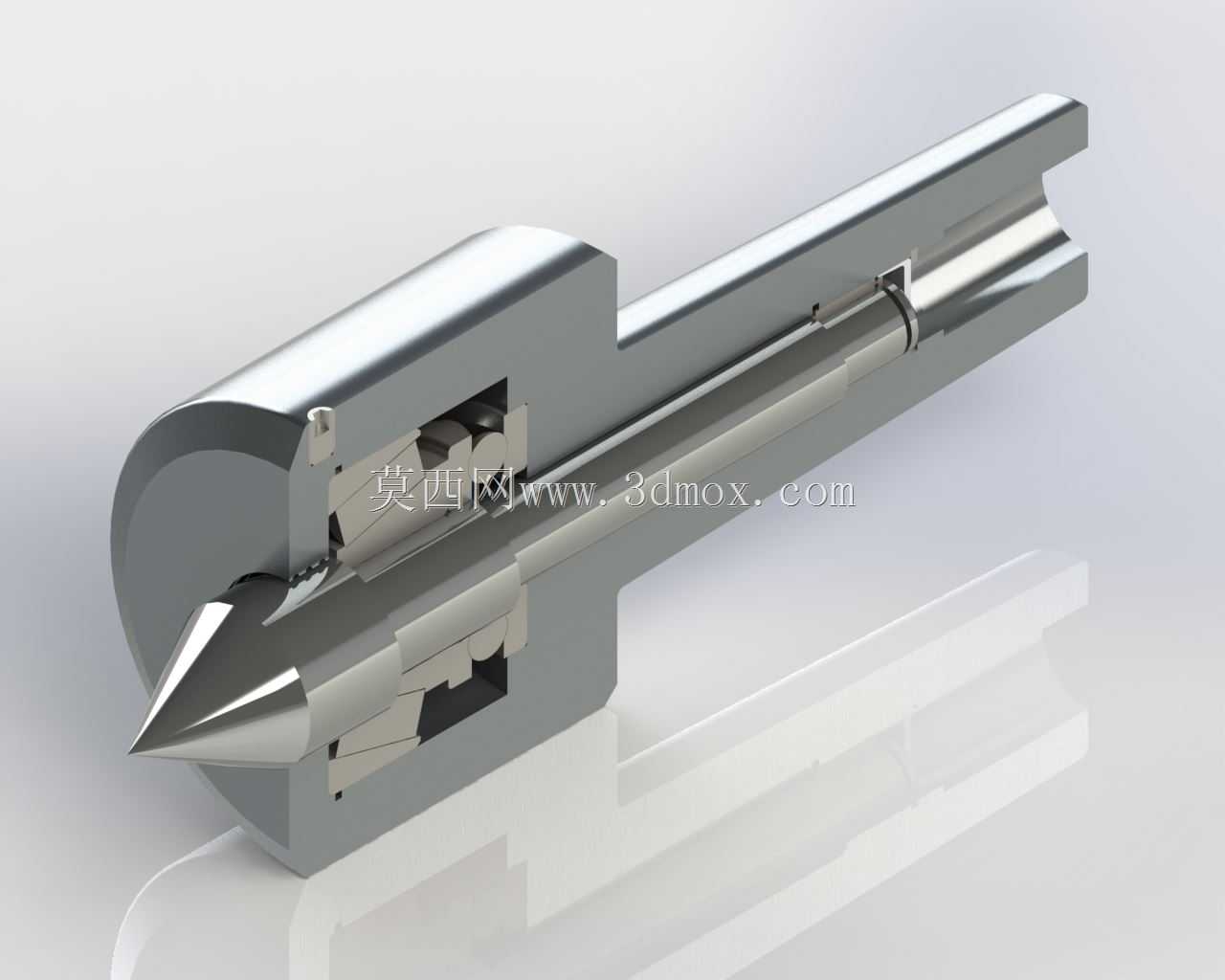

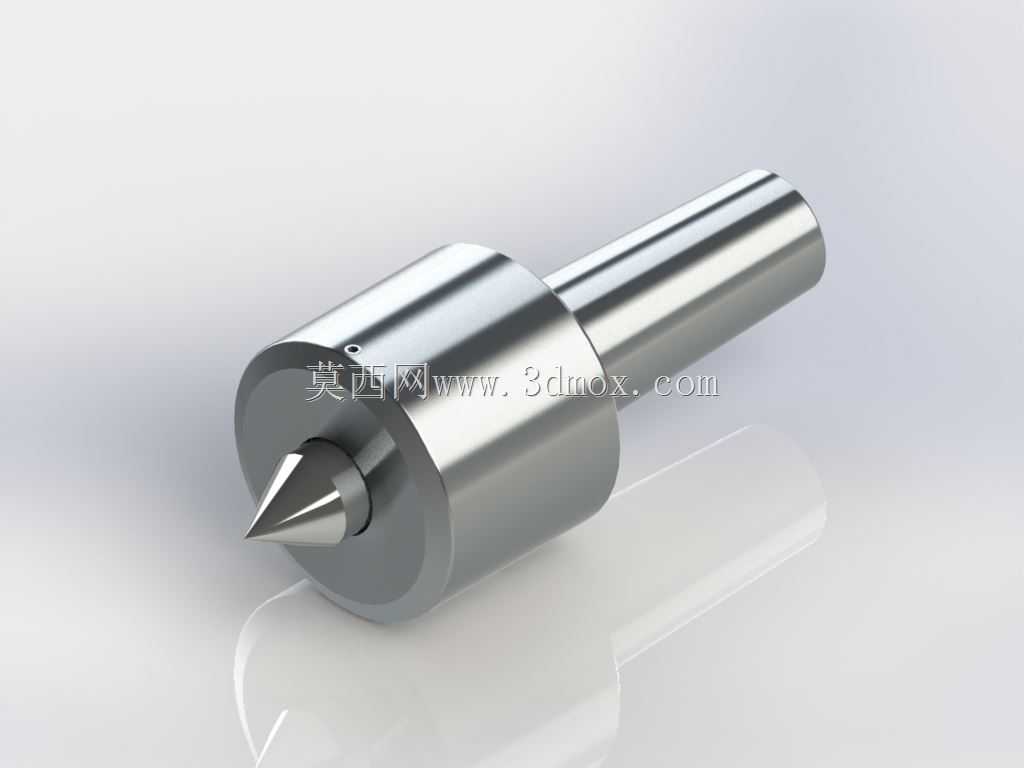

　　在普通车床、外圆磨床以及数控车削加工场景中，这类回转顶针是装夹轴类工件时不可或缺的核心配套部件，主要承担工件轴向定位、承受切削过程中的径向与轴向载荷，同时跟随工件同步回转，避免固定顶尖与工件中心孔之间产生滑动摩擦烧损的问题。从结构设计逻辑来看，整体采用阶梯轴式布局，尾部为直柄安装段，可直接适配机床尾座的标准莫氏锥孔或直孔安装接口，安装段的圆柱度公差控制在0.005mm以内，保证装夹后整体回转轴线与机床主轴轴线的同轴度误差不超过0.01mm，避免加工过程中出现工件振摆、圆度超差的问题。中间的大直径圆柱段为主体承载结构，内部集成了高精度角接触球轴承组，可同时承受径向切削力与轴向顶紧力，轴承采用预紧安装结构，消除轴向游隙，保证顶尖头回转过程中无窜动，前端的锥状顶尖头采用60度标准锥角设计，可适配国标GB/T 145规定的各类标准中心孔，顶尖头采用硬质合金镶嵌结构，头部硬度达到HRC90以上，耐磨性能优异，长期顶紧工件也不会出现磨损塌陷的问题。

　　从安装边界尺寸来看，尾部安装柄的直径可适配多数中小型机床尾座的安装孔径，整体长度控制在常规尾座的行程范围内，顶紧工件时，尾座伸出量不需要超过总行程的三分之二即可完成装夹，不会出现顶紧刚性不足的问题。主体段的直径设计充分考虑了轴承安装空间与排屑需求，加工过程中产生的切屑不会缠绕在主体外圆上，日常维护时只需要定期从注油孔注入润滑脂即可保证轴承长期稳定运行，不需要频繁拆解维护。在实际使用场景中，这类回转顶针不仅可以用于常规轴类零件的车削、磨削加工，也可用于检测平台上轴类零件的回转检测工装，配合百分表完成工件径向圆跳动、端面圆跳动的检测作业，相比固定式顶尖，回转式结构的摩擦阻力降低90%以上，高速回转时不会出现发热抱死的问题，可适配最高转速达到每分钟6000转的加工场景，满足高速精车、高速磨削的加工需求。

　　设计过程中需要重点关注几个核心公差配合：安装柄与主体段的同轴度、顶尖头锥面与安装柄轴线的径向圆跳动、轴承安装孔与安装柄的同轴度，这几个形位公差直接决定了顶针的最终回转精度，若公差控制不到位，加工出的轴类零件会出现锥度超差、圆度不合格、表面振纹等问题。顶尖头与内部芯轴采用过盈配合连接，配合面经过精密磨削，保证高速回转时不会出现松动移位，前端设置有防尘密封结构，可阻挡加工过程中的切削液、金属切屑进入轴承腔内部，避免轴承过早磨损失效，延长整体使用寿命。在选型适配时，需要根据机床的最大加工长度、工件最大重量来选择对应承载等级的顶针，针对大重量长轴类工件，还可以选择带端面拨动结构的同类型顶针，实现工件的单端驱动，省去卡盘装夹的校正时间。这类结构的顶针相比老式固定顶针，不需要在工件中心孔内涂抹润滑脂，减少了加工前的准备工序，同时也避免了润滑脂混入切削液造成切削液变质的问题，在批量加工场景中可有效提升装夹效率，降低操作人员的劳动强度。
