概念摩托发动机一体化玩具结构设计

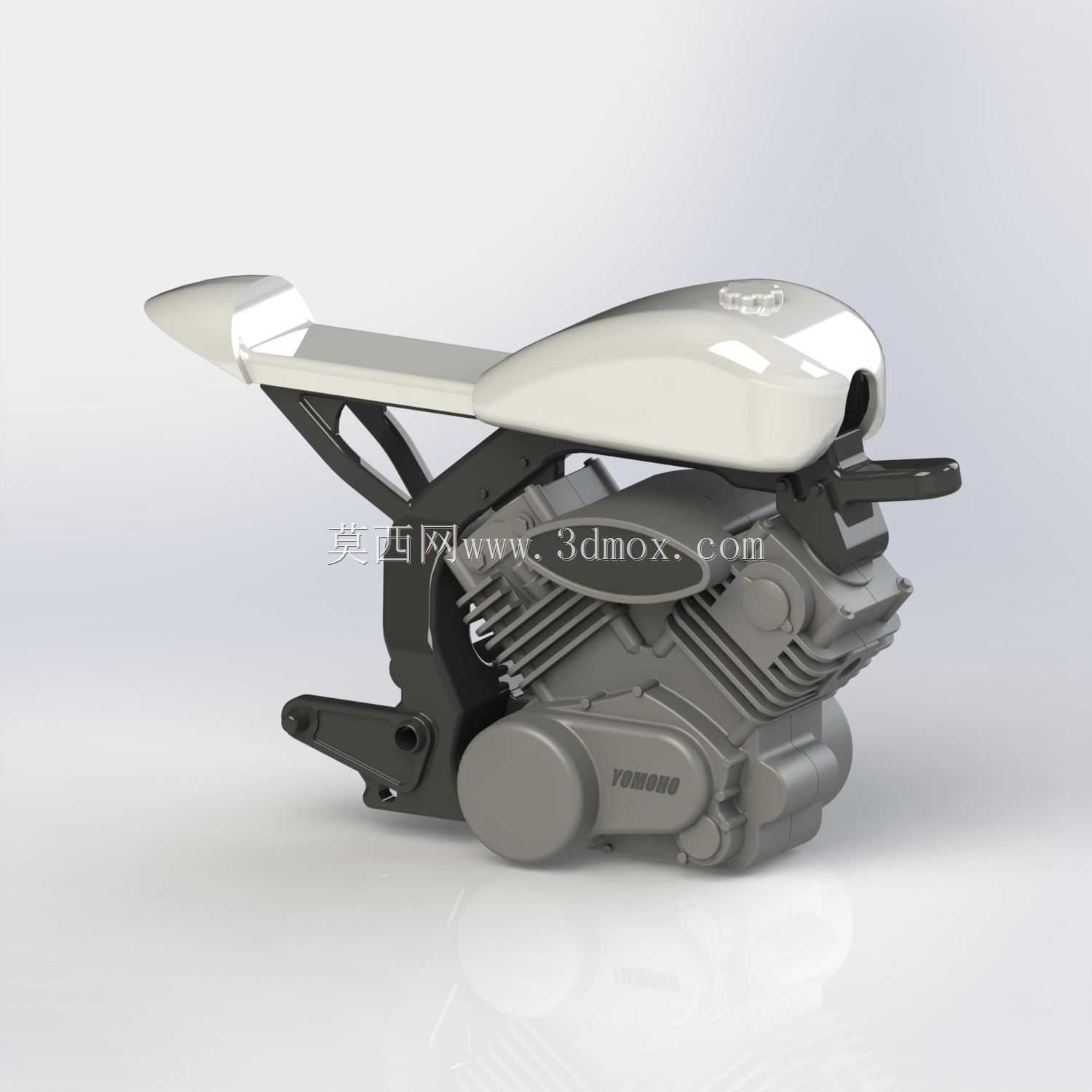

　　做这类玩具动力结构的三维设计时，最先要锚定的是把玩场景的适配边界——这类一体化摩托动力玩具，核心应用场景覆盖桌面摆件收藏、青少年机械科普教具、拼装玩具套件核心组件三个方向，不同场景对结构的公差要求、细节还原度、拆装逻辑的侧重完全不同。从实际功能特性来看，这个结构把V型双缸发动机的散热鳍片、曲轴箱侧盖、缸头固定位和摩托的后尾翼、座椅支撑结构做了一体化整合，没有做传统摩托的车架分体设计，而是把动力单元直接作为承载主体，既减少了拼装零件数量，也让整体结构的视觉重心更集中，把玩时不会出现分体结构的松垮问题。设计思路上，最先敲定的是动力单元的比例缩放，参考真实V缸发动机的缸心距、鳍片间距做等比缩小，

　　同时把原本需要独立安装的后摇臂连接位直接集成在曲轴箱两侧的凸台上，尾翼部分的流线造型不是单纯做外观装饰，其下沿的镂空结构刚好对应发动机缸头的散热风道走向，哪怕是静态玩具，也保留了真实动力单元的气流逻辑，不会出现外观和结构逻辑脱节的问题。外形尺寸层面，整体长度控制在120mm区间，宽度控制在45mm，高度控制在50mm，这个尺寸刚好适配1:18比例的摩托玩具配套需求，安装边界上，曲轴箱底部预留了3个M2规格的安装孔位，孔位间距按照通用玩具底盘的安装标准做了对齐，既可以单独作为发动机模型摆件放置，也可以直接固定在配套的玩具摩托底盘上，不需要额外做转接件。结构细节上，散热鳍片的厚度做了0.8mm的统一设定，既保证注塑成型时的脱模顺畅，

　　也不会因为鳍片过薄出现把玩时的断裂问题，曲轴箱侧盖的品牌标识区域做了0.2mm的下沉设计，后续做移印或者贴纸标识时不会出现边缘错位，尾翼部分的上表面做了1.5度的微小倾斜，模拟真实摩托座椅的乘坐倾角，同时尾翼和缸头连接的位置做了R2的圆角过渡，避免尖锐边角带来的使用安全隐患。从结构可靠性角度出发，整个一体化结构的壁厚做了均匀化处理，主体壁厚控制在1.5mm，受力集中的摇臂连接位、安装孔位做了局部加厚到2.5mm，不需要额外加加强筋就能满足玩具跌落测试的强度要求，同时内部预留了直径8mm的空腔，后续如果要做电动版本的升级，可以直接在空腔内放置微型驱动电机和齿轮组，不需要对主体结构做破坏性修改。做这类结构的三维建模时，

　　要特别注意外观曲面和内部安装位的对齐逻辑，尾翼的曲面放样要和缸头的上轮廓做曲率连续，避免出现拼接痕迹，散热鳍片的阵列要沿着缸体的倾斜角度做对应偏移，不能直接垂直阵列，否则会破坏真实发动机的结构比例感，曲轴箱底部的安装孔位要做沉头设计，固定螺丝安装后不会突出底面，保证放置时的平整度。
