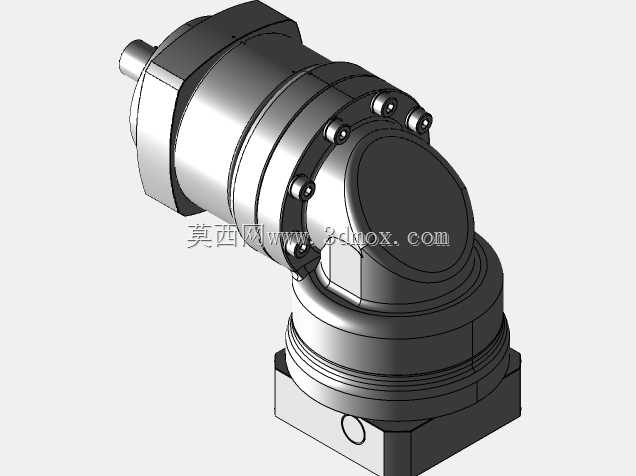

直角转角行星精密传动减速机结构

项目分类:减速机 发布时间:2022-06-09 ID:646109
  • 直角转角行星精密传动减速机结构

  在自动化产线布局、伺服传动系统搭建的实际工程场景里,转角类行星减速机的应用占比逐年提升,这类部件核心解决的是动力传输方向折转、扭矩放大、负载端惯量匹配的实际问题,尤其在安装空间轴向尺寸受限、动力输出方向需要与电机轴呈90度布局的工位上,直角结构的减速单元相比直连式减速机能大幅压缩设备整体占用空间,避免动力传输路径过长带来的刚性损耗。这款直角行星减速机的结构设计,首先围绕传动刚性做了多层优化,输入端采用标准的伺服电机适配法兰接口,安装止口的公差带按照H7级精度设计,能直接匹配市面主流规格的伺服、步进电机输出轴,输入轴的抱紧式连接结构,能避免键连接带来的传动背隙,在频繁正反转的传动工况下,能有效降低连接位置的冲击磨损。

  转角位置的传动副采用螺旋锥齿轮啮合结构,齿面经过硬化处理,啮合重合度相比直齿锥齿轮提升近40%,传动过程中的噪音、振动控制表现更优,能适配高速输入的传动场景,输入端最高允许转速能匹配伺服电机3000rpm以上的额定输出转速。行星级传动部分设置在输出端侧,采用多级行星轮均载结构,行星轮的支撑采用满装滚针轴承设计,相比普通滚珠轴承支撑结构,能承受更大的径向负载,在输出端带悬臂负载、径向受力不均的工况下,能保证传动精度不会快速衰减。外壳部分采用一体化的直角弯折铸造壳体,安装基准面一次装夹加工完成,输入法兰与输出法兰的位置度公差控制在0.02mm以内,能避免装配过程中出现的不同心问题,输出端采用方形法兰安装结构,

  安装孔位按照通用伺服减速机的安装尺寸规范设计,能直接替换同规格的直连行星减速机,不需要额外修改设备端的安装孔位。输出轴采用密封式双轴承支撑结构,轴端的油封采用双唇口耐油橡胶材质,能在车间多粉尘、少量切削液飞溅的工况下,防止外部杂质进入减速机内部,同时避免内部润滑脂泄漏,日常维护过程中不需要频繁补充润滑脂,能降低设备运维的工作量。在实际选型匹配过程中,首先需要确认安装边界:输入端的法兰止口尺寸、轴孔直径、螺栓孔分布圆要与配套电机完全匹配,输出端的法兰安装尺寸、轴径、键槽规格要与负载侧的连接结构适配,同时要核算传动比对应的输出扭矩、负载端惯量与电机端的惯量比,通常惯量比控制在5-10倍区间内,

  能保证伺服系统的响应速度满足高速点位运动的工况要求。在安装作业时,要保证电机轴与减速机输入轴的同轴度偏差在允许范围内,禁止强行敲击装配,避免输入轴的轴承、内部齿轮副受冲击损伤;首次开机运行前要手动盘车确认传动无卡滞,再进行低速空载跑合,逐步提升负载至额定工况。这类转角减速机常见的应用场景包括工业机器人的关节传动、非标自动化设备的移栽机构、包装机械的分度传动、数控机床的刀库传动等位置,在这些场景中,设备的布局往往受整体机架尺寸限制,无法将电机沿轴向直连布置,通过直角转角的结构,能将电机布置在与输出轴垂直的方向,充分利用设备的侧向空间,让整体设备的结构更加紧凑,同时通过行星减速结构放大电机输出扭矩,降低负载波动对电机的冲击,提升整套传动系统的运行稳定性。在三维建模过程中,这类部件的建模需要重点关注各个安装基准的位置关系,尤其是输入法兰与输出法兰的垂直公差、安装孔的位置度、轴伸的配合尺寸,这些参数直接影响后续虚拟装配时的干涉检查结果,如果建模时尺寸偏差过大,会导致后续整机设计时出现装配干涉、安装位不匹配的问题,因此建模过程中需要优先确定各个安装基准的坐标系,再逐步细化内部齿轮、轴承、壳体的细节结构,保证模型的尺寸参数与实际选型样本的参数完全一致,能直接用于后续的整机虚拟装配、运动仿真验证工作。
