高精度行星齿轮传动减速装置结构设计

项目分类:减速机 发布时间:2022-06-09 ID:646110
  • 高精度行星齿轮传动减速装置结构设计

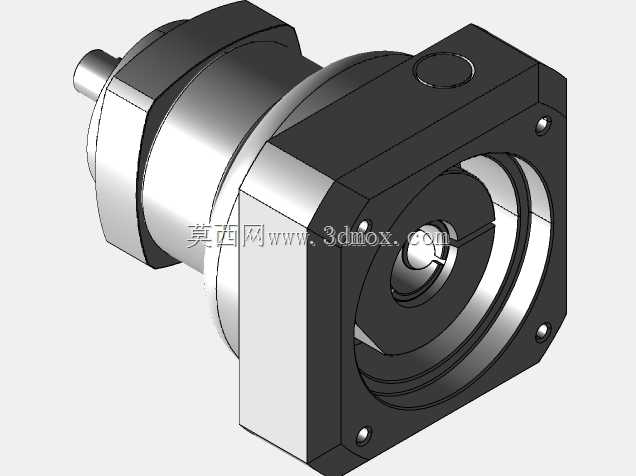

  在自动化产线伺服传动、数控机床进给轴、工业机器人关节驱动这类对传动精度、回程间隙有严苛要求的应用场景里,行星减速装置是连接动力源与执行端的核心传动部件,这套行星齿轮减速结构的设计,完全围绕高刚性、低背隙、高传动效率的实际使用需求展开。从安装边界来看,输入端采用标准方形法兰安装面,法兰面预留四个对称分布的定位锁紧螺孔,安装孔的位置度公差控制在0.02mm以内,能够直接适配市面主流规格的伺服电机、步进电机输出端,无需额外加工过渡连接法兰,输入端的轴孔采用抱紧式锁紧结构,配合电机输出轴时可以消除配合间隙,避免高速启停过程中出现轴连接打滑、传动滞后的问题。输出端采用圆柱轴伸结构,轴伸端加工有标准键槽,能够通过键连接直接带动负载端的同步带轮、齿轮或者执行机构,输出轴的径向跳动公差控制在0.01mm以内,保证带载运行时的传动平稳性。

  从内部结构设计思路来看,这套减速装置采用一级行星齿轮传动结构,太阳轮直接与输入轴集成设计,减少了中间连接环节带来的传动误差与刚性损失,三个行星轮均匀分布在太阳轮周围,采用顶点齿轮修形设计,齿面经过修形处理后,能够有效降低齿轮啮合过程中的接触应力,减少啮合冲击带来的噪音与磨损,同时提升齿轮的承载能力,行星轮的支撑采用满装滚针轴承结构,相比普通滚珠轴承能够承受更大的径向载荷,适配重载冲击的传动工况。内齿圈与壳体采用过盈配合加定位销锁紧的结构,保证内齿圈在大扭矩输出时不会出现相对转动,同时内齿圈的齿部同样经过精度修形,与行星轮、太阳轮的啮合侧隙控制在1弧分以内,满足高精度传动场景的回程间隙要求。

  壳体部分采用一体化方形法兰设计,输入端法兰与齿轮腔壳体采用整体加工成型,减少了分体式壳体的装配累积误差,壳体表面做硬质阳极氧化处理,在保证壳体刚性的同时降低整体重量,同时具备不错的耐腐蚀能力,能够适配车间多尘、有少量切削液飞溅的工业使用环境。壳体上预留的透气塞位置,能够平衡齿轮腔内部与外部的气压差,避免长时间高速运行时腔体内温度升高、压力增大导致的密封件渗漏问题,输出端的密封采用双唇口骨架油封,能够有效阻挡外部粉尘、切削液进入齿轮腔,同时防止腔体内的润滑脂泄漏,保证齿轮传动副的长期润滑效果。

  在实际选型适配过程中,需要重点关注安装面的轴向配合尺寸,输入端法兰的止口尺寸与电机输出端的止口需要采用间隙配合,配合公差控制在H7/h6区间,安装时需要保证电机轴与减速装置输入轴的同轴度,避免偏心带来的轴承额外载荷、齿轮偏磨问题。输出端连接负载时,要注意轴伸的允许径向载荷与轴向载荷范围,避免超出轴承承载能力导致的使用寿命缩短。这套减速结构的传动效率能够达到97%以上,额定输出扭矩覆盖中低功率伺服电机的扭矩输出范围,既可以用在3C自动化设备的点胶、螺丝锁付机构的传动环节,也可以适配包装机械的送膜、切刀驱动机构,还能用于数控机床的刀库转位、工作台分度等需要精准传动的工位,相比普通的蜗轮蜗杆减速结构,具备更高的传动效率、更长的使用寿命以及更低的回程间隙,相比谐波减速结构则具备更好的抗冲击能力与更大的扭矩承载能力,是中等精度、中等负载传动场景下的高性价比传动方案。在三维建模过程中,所有齿轮参数都按照实际加工参数建模,齿形轮廓精度满足工程出图要求,安装配合面的尺寸公差、形位公差都在模型中做了对应标注,能够直接用于装配干涉检查、机构运动仿真,也可以直接导出工程图用于生产加工,结构设计上充分考虑了加工工艺性,所有壳体加工面都采用常规铣削、钻削工艺即可完成加工,齿轮部分采用滚齿、磨齿工艺就能达到设计精度要求,没有特殊的难加工结构,适合批量生产加工。
