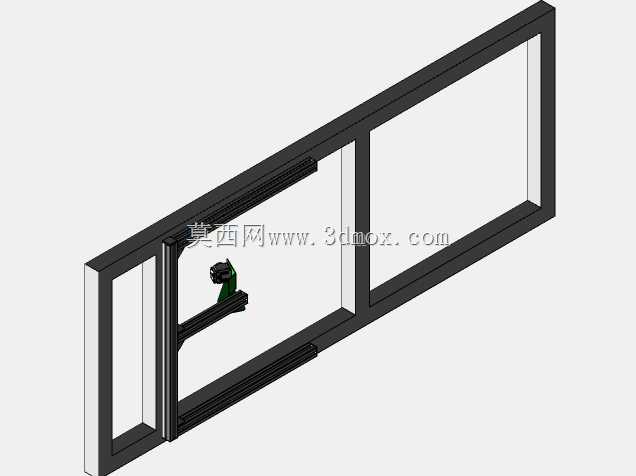

推拉窗配套安装凸轮锁紧结构

　　做门窗结构设计快十二年，经手的推拉窗锁紧方案少说有四十多套，这套安装凸轮的结构逻辑，是我见过兼顾安装容错和长期锁紧可靠性的典型方案，很多现场安装的老师傅都偏爱这类结构，不用反复调试锁点对位，拧动凸轮就能自动补偿框扇之间的装配间隙。

　　先从实际应用场景说，这类凸轮结构主要用在民用建筑的断桥铝推拉窗、系统窗的扇框锁紧工位，也有部分工业设备的观察窗推拉舱门会沿用同款结构逻辑——毕竟推拉结构本身的运动轨迹是直线滑移，不像平开窗是绕铰链转动，锁点的对位精度很容易受型材下料公差、滑轮安装高度差、长期使用后的框体沉降影响，传统的固定锁舌经常出现扇框关到位了锁舌卡不进锁座，要么锁上之后框扇之间留缝漏风的问题，这个凸轮结构刚好能解决这些现场痛点。

　　从功能特性上拆解，这个凸轮的核心作用是在窗扇滑移到关闭位后，通过转动执手带动凸轮做定轴转动，利用凸轮轮廓的升程变化，把执手的旋转扭矩转化为对锁座的横向拉紧力，把窗扇往窗框密封胶条方向压紧，实现密封锁紧。和普通偏心锁点不一样的是，这个凸轮的轮廓不是整圆偏心，而是做了两段过渡曲面：靠近初始位的是大圆角导入段，哪怕锁座和凸轮的初始对位偏差有2mm，转动的时候也能顺着曲面滑入啮合位，不会出现硬卡滞；工作段是等速上升曲面，转动过程中拉紧力线性提升，不会出现突然发力导致执手拧动卡顿的问题；最后还有一段5度的止退锁止角，转到锁紧位之后，哪怕受窗外风压震动、胶条老化回弹的反作用力，凸轮也不会自行松脱回转，不用额外加弹簧定位结构。

　　说回设计思路，当初做同类结构建模的时候，首先要卡的就是安装边界：整个凸轮是嵌装在窗扇型材的C型槽里的，型材槽口的国标宽度是15mm，槽深是10mm，所以凸轮的最大回转直径不能超过13mm，不然转动的时候会蹭到槽内壁，安装座的厚度要控制在8mm以内，突出型材表面的高度不能超过3mm，不然窗扇滑移的时候会刮到窗框的密封毛条。凸轮的中心安装孔是D型截面，和执手的方轴直接配合，不用额外打销钉，装配的时候直接把方轴穿进去就能传递扭矩，现场安装不用配打固定孔，能省至少三分之一的安装工时。凸轮的材质一般选锌合金压铸，表面做喷塑处理，和铝合金型材接触的时候不会产生电化学腐蚀，沿海高盐雾环境下用个十来年也不会锈死卡滞，转动扭矩一直能保持在8-12N·m的舒适区间，老人小孩都能轻松拧动。

　　再讲尺寸链的配合逻辑，凸轮的最大升程设计成4mm，这个数值是反复算过的：常规推拉窗的密封胶条压缩量要求是2-3mm，剩下1mm的余量是用来补偿型材的下料公差、滑轮磨损后的高度差、框体安装的垂直度偏差，哪怕窗扇用了五六年，滑轮磨掉了0.5mm，凸轮转动的时候还是能把窗扇拉紧到胶条完全压缩的状态，不会出现漏风渗水的问题。凸轮的转动角度设计成90度，刚好和常规门窗执手的转动行程匹配，从开位转到锁位正好是执手从水平转到竖直的位置，符合用户的使用习惯，不用额外做转动限位结构，靠凸轮轮廓和锁座的配合就能实现到位止停。

　　很多新手建模的时候容易忽略的点是凸轮和锁座的接触应力，要是凸轮轮廓的曲率半径做太小，锁紧的时候接触应力超过锌合金的屈服强度，用个两三年凸轮表面就会被压出凹坑，转动的时候就会有卡顿感，这个结构的凸轮工作段曲率半径最小处做了2.5mm，算下来接触应力不到120MPa，远低于锌合金220MPa的屈服强度，长期反复启闭也不会出现塑性变形。还有安装位的避让，凸轮座的固定螺丝是从侧面拧进型材C型槽的卡块里，不用在型材可视面打孔，不会破坏门窗的外观整体性，后期维护的时候只要把侧面的紧定螺丝拧松，就能直接把凸轮拆下来更换，不用把整扇窗拆下来，售后维护成本能降很多。

　　从实际使用的工况验证来看，这类凸轮结构经过六万次启闭循环测试之后，锁紧力的衰减率不到8%，完全满足国标门窗的耐久性要求，哪怕是北方冬季零下二十度的环境，胶条变硬弹性下降，凸轮的升程余量也能保证锁紧密封效果，不会出现冷风渗透的问题。南方梅雨季节高湿度环境下，凸轮表面的喷塑层能隔绝水汽，不会和铝型材产生锈连，执手转动一直顺畅。很多做系统窗的厂家现在都把这类凸轮结构作为标准配置，替代原来的固定锁点结构，现场安装的返工率能降至少40%，用户使用的投诉率也低很多，毕竟不用每年上门调试锁点位置。
