直角行星转角减速机精密传动结构

　　在自动化产线布局、伺服传动系统搭建的场景里，经常会遇到安装空间局促、动力输出方向需要90度转向的工况，这类直角行星减速机的应用，刚好解决了直连减速机无法适配狭小转角空间的痛点。从实际使用场景来看，这类转角减速机常配套伺服电机、步进电机使用，覆盖3C电子装配设备、包装机械输送工位、数控机床进给轴、工业机器人关节传动等多个领域，核心作用是在完成动力90度转向传输的同时，匹配电机与负载端的转速差，放大输出扭矩，提升整套传动系统的负载刚性，降低负载端的转动惯量匹配难度，让整套传动链路运行更平稳。

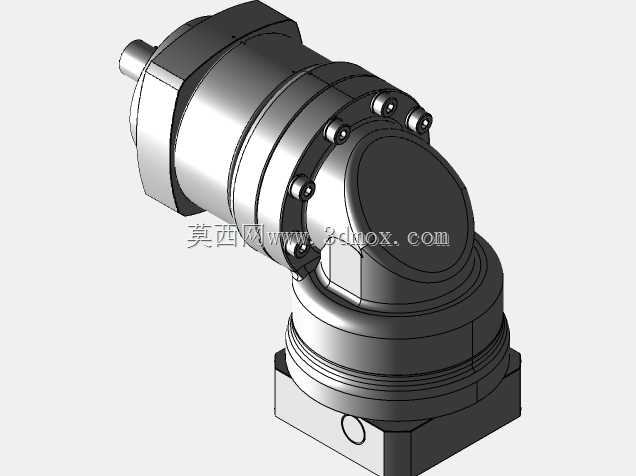

　　从结构设计思路来看，这款转角行星减速机采用直角L型布局，输入端与输出端轴线呈90度垂直分布，内部采用行星齿轮传动结构，输入端的太阳轮带动周向均布的行星轮沿内齿圈公转与自转，通过多级行星轮系的速比匹配，实现设定的减速比，转角位置采用高精度螺旋锥齿轮完成动力的换向传输，相比直齿锥齿轮，螺旋锥齿轮的啮合重合度更高，传动过程中的背隙更小，运行噪音更低，承载能力也更强，能满足精密传动场景下的定位精度要求。外壳部分采用一体化刚性壳体设计，安装法兰与壳体主体采用高精度加工一次装夹成型，保证输入端、输出端的同轴度与安装基准面的垂直度，避免装配误差带来的传动偏载、齿轮异常磨损问题。壳体表面做了硬质阳极氧化处理，兼顾散热性能与表面硬度，能在车间多粉尘、少量切削液飞溅的工况下保持稳定的防护能力。

　　从安装边界与尺寸适配角度来说，这款减速机的输出端采用方形法兰安装结构，安装止口与输出轴的同轴度公差控制在微米级，输出轴采用实心轴带键槽的结构，能通过平键传递大扭矩，避免负载端与输出轴之间出现打滑空转的问题；输入端采用标准的电机安装法兰与轴套结构，能直接适配市面主流规格的伺服、步进电机，不需要额外定制转接法兰，安装时只需要将电机轴插入输入端抱紧套，锁紧连接螺栓即可完成装配，大幅降低现场安装的调试难度。整体L型的结构布局，能让电机的安装方向与输出轴方向垂直，在设备内部横向空间不足、纵向空间有冗余的安装场景下，能大幅缩减整套传动组件的横向占用空间，让设备内部的结构布局更紧凑，给其他气动、电路组件留出更多排布空间。

　　在功能特性层面，这款减速机的内部齿轮采用渗碳淬火后精磨加工，齿面硬度高，齿形精度高，传动背隙可以控制在极低的弧分范围内，满足高精度定位工位的重复定位精度要求；内部轴承采用配对安装的高精度角接触轴承，能同时承受径向载荷与轴向载荷，在带悬臂负载的工位下也能保持输出轴的运转稳定性，不会出现轴端窜动的问题。润滑方面采用终身润滑的脂润滑设计，出厂时已经填充好高性能润滑脂，日常使用过程中不需要额外补充润滑脂，减少后期维护的工作量，也避免了润滑油泄漏污染车间环境或者加工工件的问题。在实际选型匹配时，需要结合负载端的实际工作扭矩、转速、安装空间尺寸、允许的背隙值来匹配对应的速比与机座号，安装时要保证安装基准面的平面度，避免强行锁附安装螺栓导致壳体变形，影响内部齿轮的啮合间隙，日常运行过程中要关注壳体表面的温度，如果出现异常温升、异响要及时停机检查输入端连接是否对中、负载是否超出额定范围。这类直角行星减速机相比蜗轮蜗杆式的转角减速机，传动效率更高，使用寿命更长，在高精度、高负载连续运行的工况下优势更明显，是紧凑型自动化设备传动系统里非常常用的动力传输部件。
