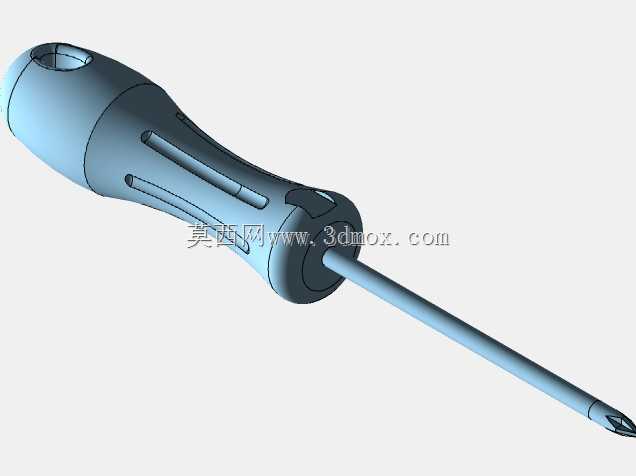

十字槽螺丝刀头带握柄结构三维设计

　　握柄的尾端做了带通孔的圆滑封端结构，这个通孔一方面可以穿入挂绳实现工具的悬挂收纳，适配工具墙、工具挂板的现场管理需求，另一方面在需要拆卸扭矩偏大的紧固件时，可以将撬棒或者细杆穿入通孔，作为辅助加力杆使用，拓展工具的扭矩输出上限，尾端的所有棱边都做了R2以上的圆角倒钝处理，避免握持时尾端棱角剐蹭掌心。握柄和金属杆的衔接位置做了内嵌式的过渡台阶，金属杆的安装端埋入握柄内部的深度达到握柄总长度的三分之一，配合周向的防转卡槽结构，完全避免大扭矩操作时金属杆和握柄之间出现相对转动、甚至金属杆脱出的问题，过渡位置的圆滑曲面可以让手部在快速旋转螺丝刀的时候，不会被衔接处的台阶剐蹭，适配快速拧动小扭矩螺丝时的“捻动”操作习惯。在日常设备维保、产线装配、家用拆装等场景里，十字槽螺丝刀是出现频率最高的手动旋具之一，这套带一体化握柄的螺丝刀头结构，完全围绕实际操作中的受力需求、操作舒适度做了针对性的结构优化，没有冗余的装饰性设计，每一处曲面和棱线都服务于实际使用功能。先从操作端的握柄部分说起，握柄整体采用符合人体工学的变径纺锤形轮廓，最大直径位置刚好对应掌心握持时的受力核心区，表面做了三道内凹的防滑筋槽，筋槽的弧度完全匹配手指自然弯曲时的指腹贴合角度，既可以在施加轴向顶紧力的时候分散掌心压强，避免长时间操作产生的硌痛感，又能在施加旋转扭矩的时候增大接触摩擦力，哪怕手上沾有少量油污或者装配润滑脂，也不会出现握柄打滑、扭矩传递不足的问题。

　　再看金属工作端的十字槽刀头部分，刀头的锥度按照标准十字螺钉的槽型公差做了匹配设计，刀头端部的十字楔角做了精准的角度控制，既保证刀头可以完全嵌入螺钉的十字槽内，让受力面均匀分布在槽型的两个侧壁上，避免槽型打滑、拧花螺钉头部的问题，又在刀头的尖端做了微小的倒角处理，避免刀头对准螺钉槽的时候因为尖端过于锋利刮伤螺钉表面的防腐镀层。金属杆的杆身采用等直径的光杆设计，杆身长度经过优化，既可以满足常规深度的螺钉安装位操作需求，又不会因为杆身过长导致操作时的晃量过大，杆身和刀头的衔接位置做了平滑的锥度过渡，避免应力集中导致刀头在承受大扭矩的时候出现断裂问题。从安装边界的尺寸来看，这套结构的整体外轮廓最大直径位于握柄的中部，

　　整体长度适配常规手动操作的活动范围，不需要额外的操作避让空间，不管是在狭小的电控柜内部接线作业，还是在设备外部的零部件装配场景，都能灵活操作。设计过程中特意规避了传统螺丝刀握柄容易积灰的外凸防滑纹结构，采用内凹式的筋槽设计，表面光滑无卫生死角，在无尘车间、食品加工设备维保等对清洁度有要求的场景使用后，可以很方便地擦拭干净表面的污渍，不会在防滑纹的缝隙里残留油污或者碎屑。握柄的材质适配硬质工程塑料或者包胶工艺的生产需求，结构壁厚均匀，没有出现壁厚突变的位置，不管是采用注塑成型还是后续的二次包胶工艺，都不会出现缩痕、填充不足的成型缺陷，金属杆部分的结构适配常规的合金钢冲压、铣削加工工艺，刀头部分的结构可以直接通过铣削加工一次成型，

　　后续只需要做淬火硬化处理就能满足硬度要求，不需要额外的复杂加工工序，量产的工艺性非常好。在实际的装配场景中，这种结构的螺丝刀可以覆盖M2到M6区间的十字槽螺钉拆装需求，握柄的防滑结构在干态、微湿、少量油污的操作环境下都能保持足够的摩擦力，刀头的槽型匹配度可以有效减少螺钉头部的损伤，降低装配过程中因为工具打滑导致的零件刮伤、操作人员受伤的风险。尾端的悬挂孔也适配现在制造业现场的5S管理要求，工具使用后可以直接归位到挂板上，不会出现工具随意摆放、丢失的问题。整个结构没有多余的装饰件，所有的结构特征都对应实际使用中的痛点，比如传统螺丝刀握柄用久了之后和金属杆松动、防滑纹藏污纳垢、尾端硌手、刀头容易拧花螺丝这些常见问题，都在结构设计阶段做了针对性的优化，不管是作为日常家用的常备工具，还是作为工业装配场景的工位配套工具，都能很好地满足使用需求。
