船用抛绳救援钩形发射装置结构设计

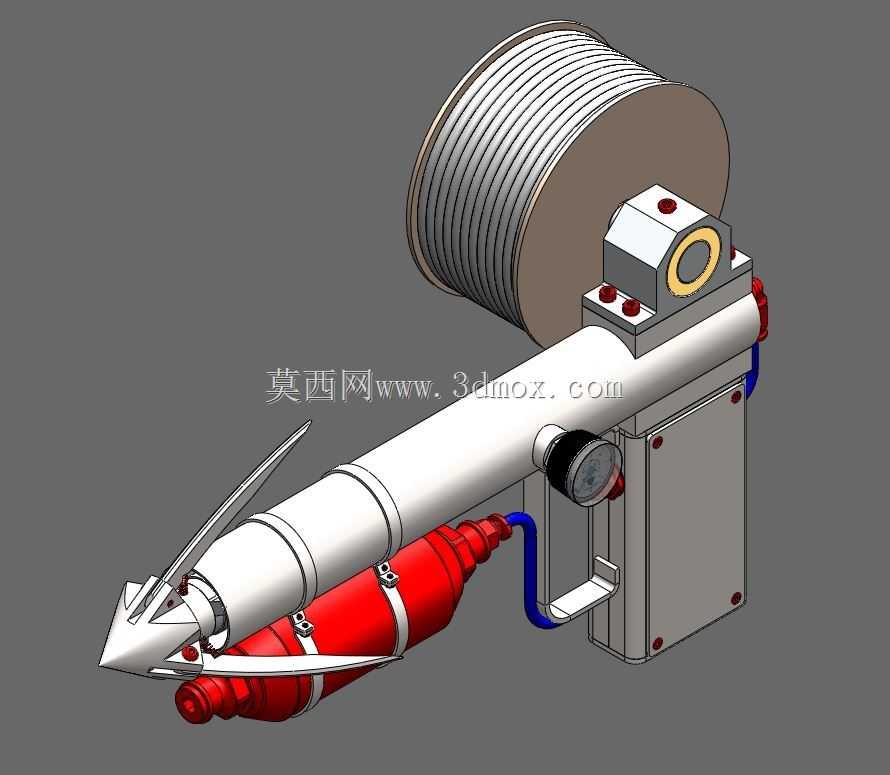

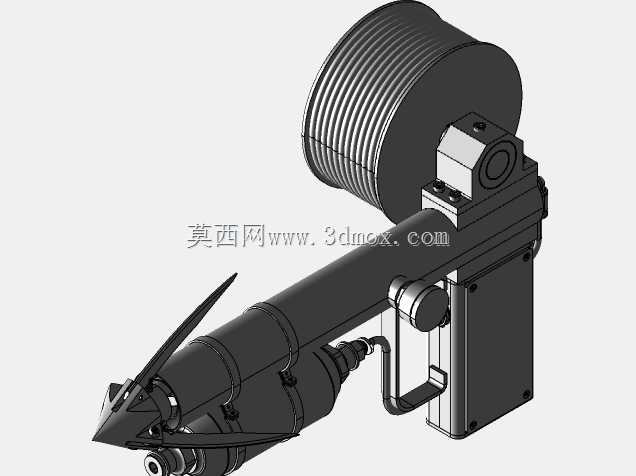

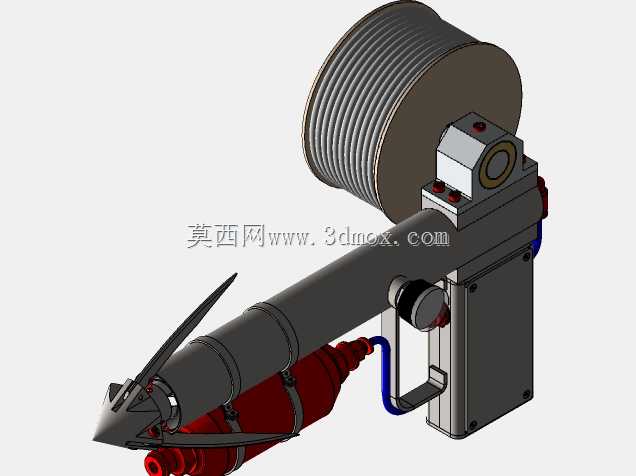

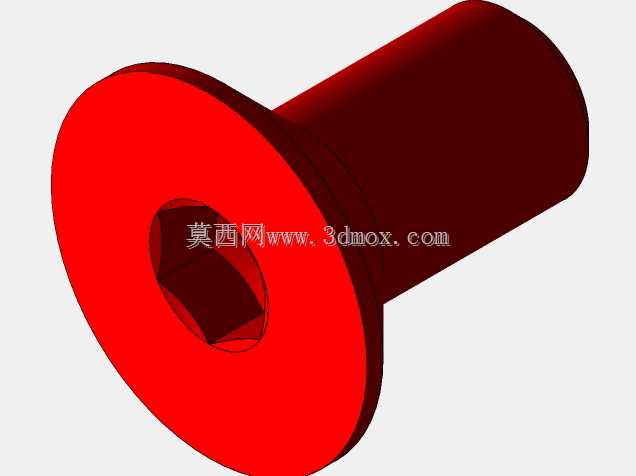

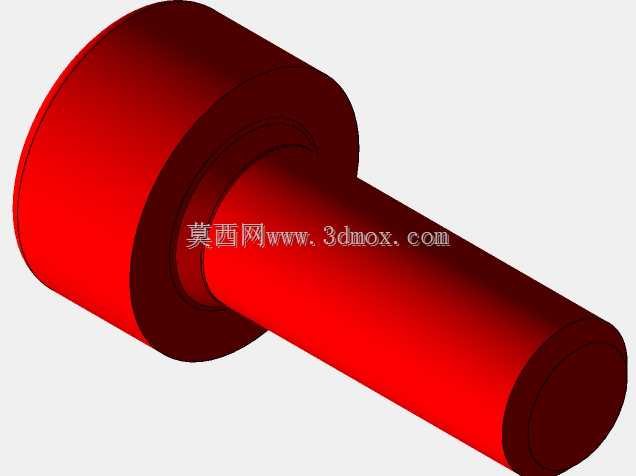

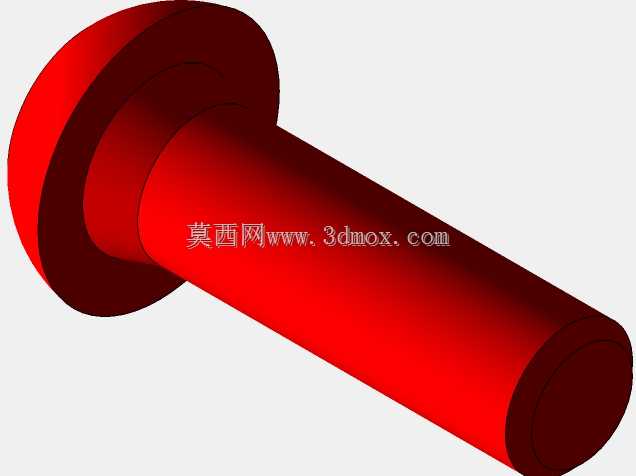

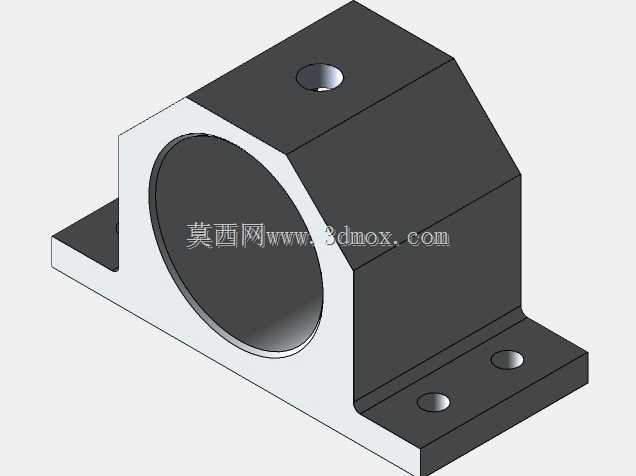

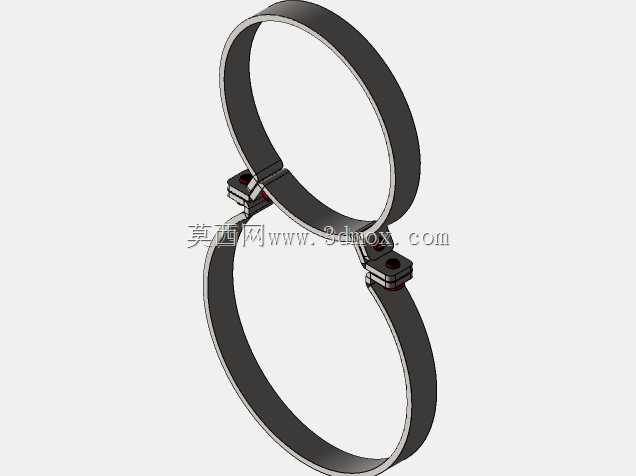

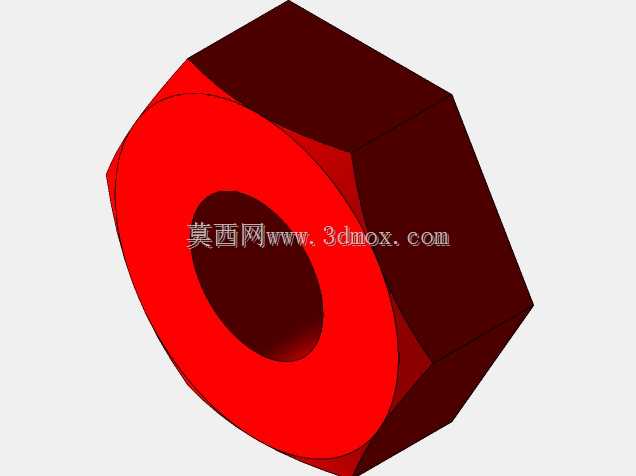

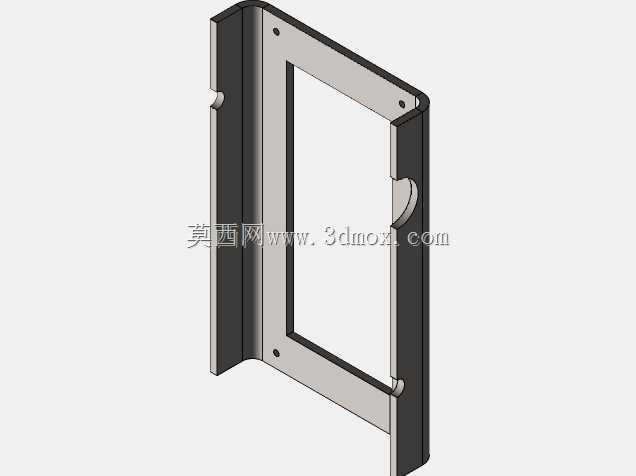

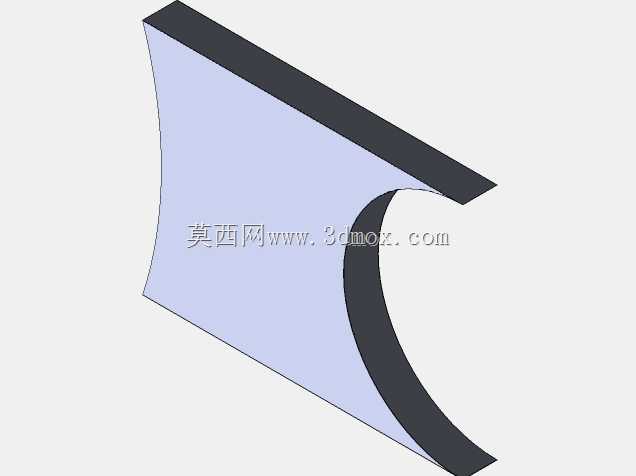

　　这款钩形发射装置主要面向海事救援、水上临岸作业、船舶靠泊系缆初始牵引场景设计，核心作用是在人员无法直接跨越的水面、沟壑等间隔区域，通过发射带牵引绳的钩形锚头，快速建立两端的绳索连接通道，替代传统人工抛投精度差、距离不足的痛点。从结构布局来看，装置整体采用手持集成式设计，将动力发射单元、绳卷存储单元、钩形锚头、操控握持部件整合为一体，作业时无需额外外接管线或辅助支架，单人即可完成持握、瞄准、发射全流程操作。

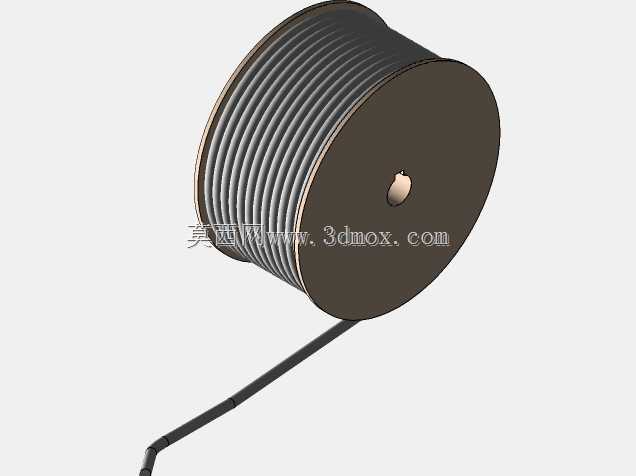

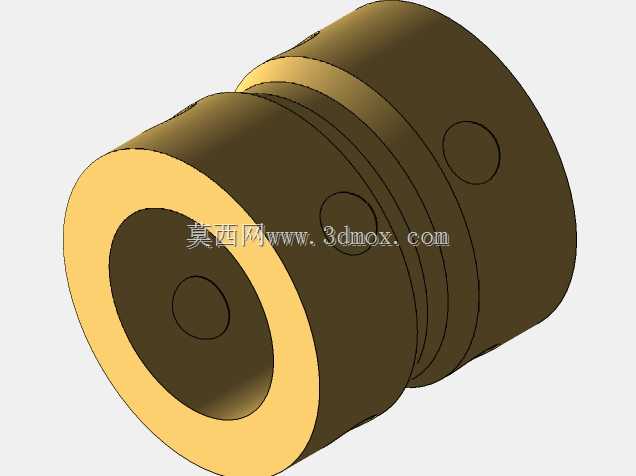

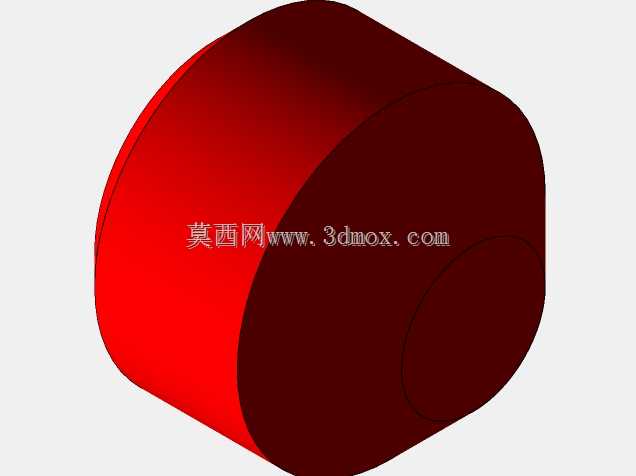

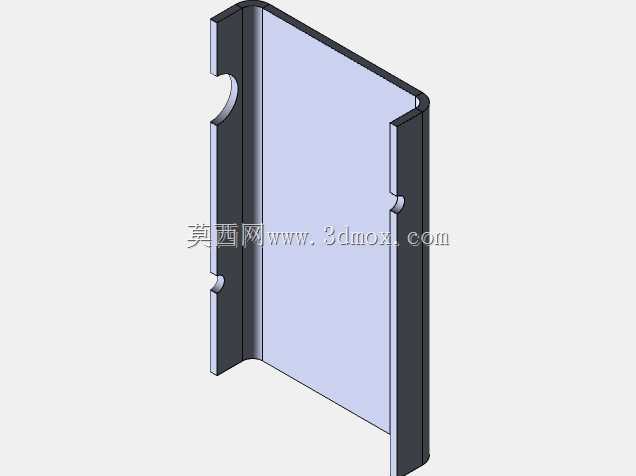

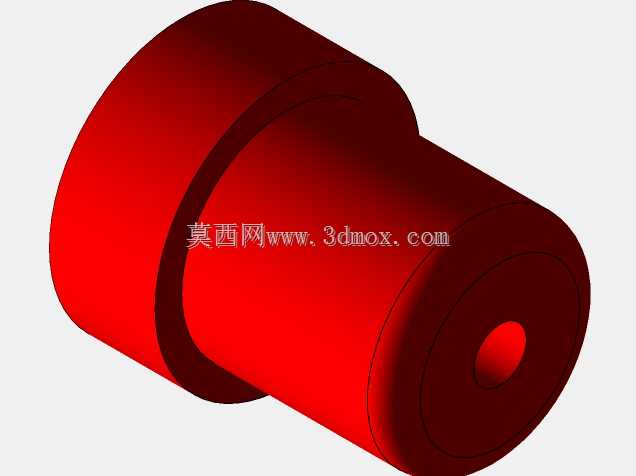

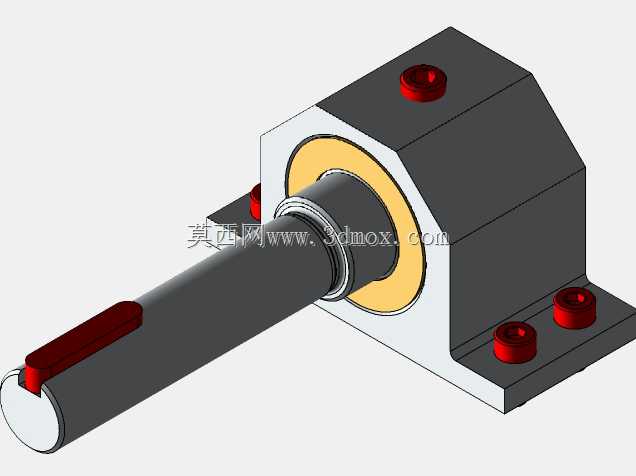

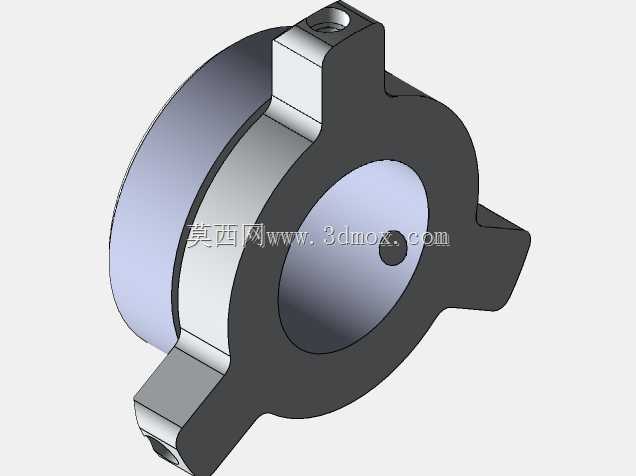

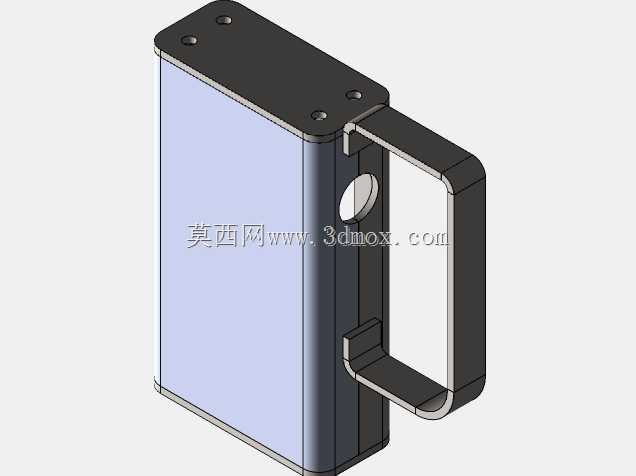

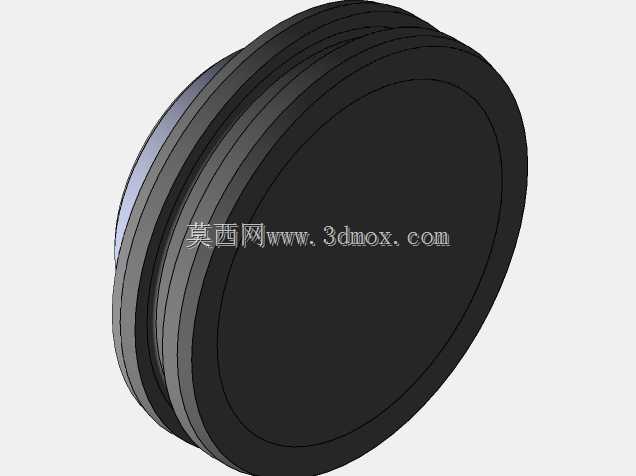

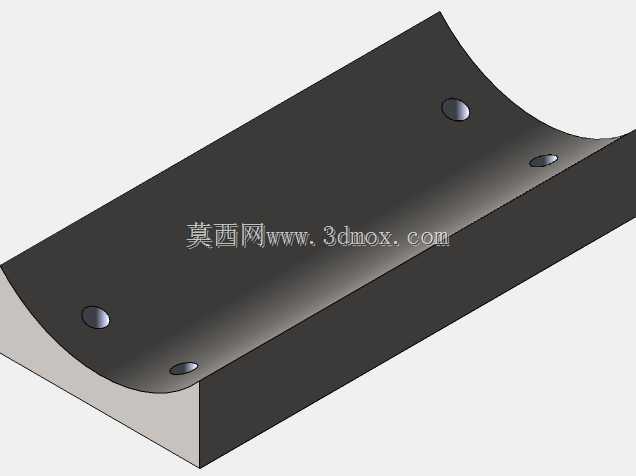

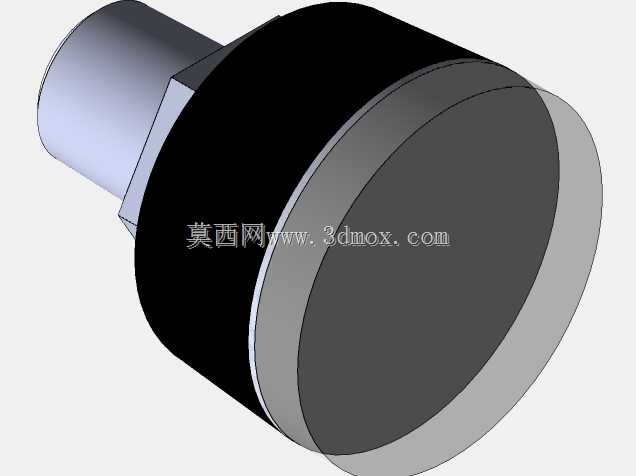

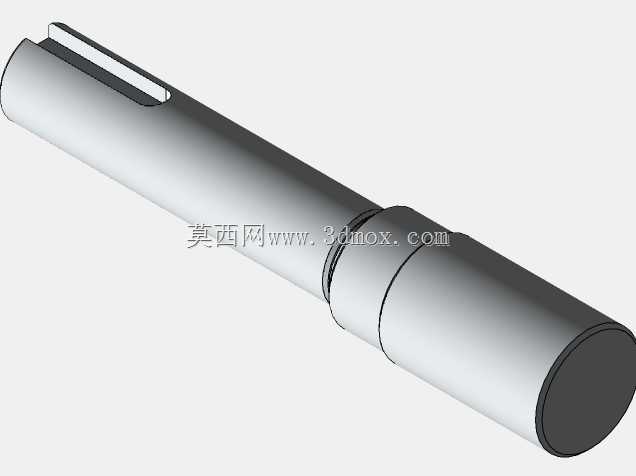

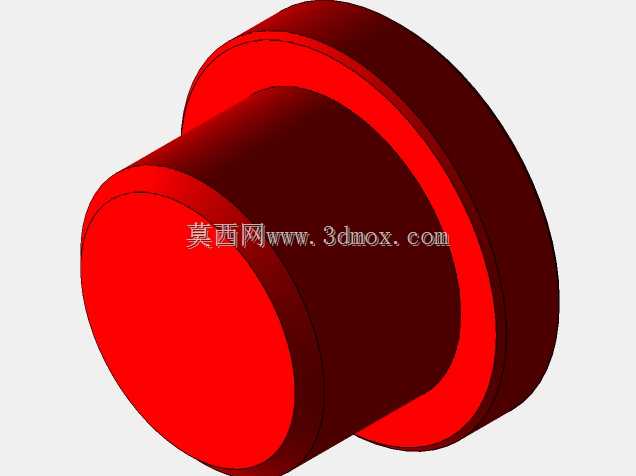

　　绳卷存储单元布置在装置尾部上方，采用大直径盘式绳轮结构，轮缘做了圆滑翻边处理，避免牵引绳收放过程中出现卡滞、割绳问题，绳轮与发射管轴线呈垂直排布，牵引绳从绳轮引出后沿发射管下侧的导绳槽顺向连接到前端钩形锚头尾部，发射时牵引绳可随锚头飞行顺畅从绳轮抽出，不会出现绳体缠绕、拉扯影响弹道的问题。动力单元集成在发射管中部下方的盒式结构内，配套设置了压力显示表件，可直观反馈动力腔的压力状态，便于作业前确认动力储备是否满足发射距离要求，动力输出端与发射管尾部连通，通过击发结构控制动力瞬时释放，推动锚头沿发射管轴线方向射出。

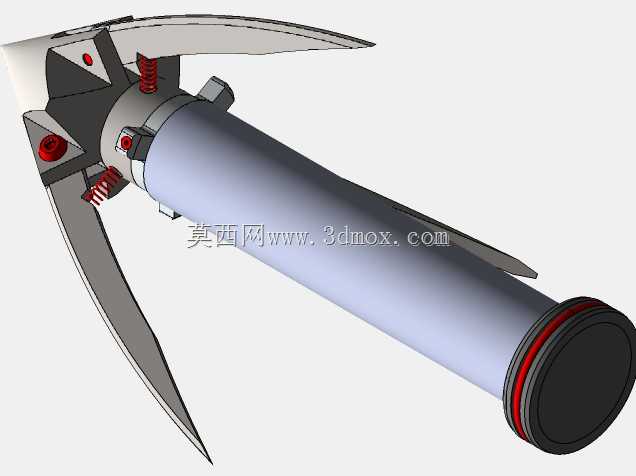

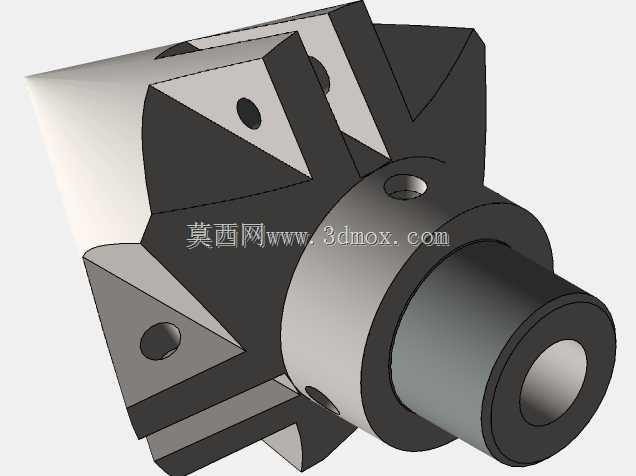

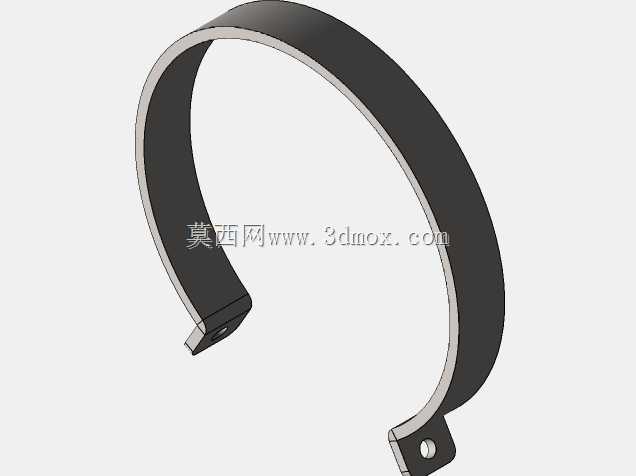

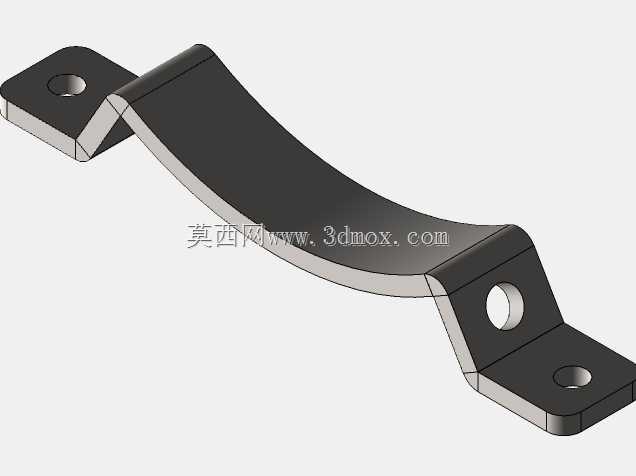

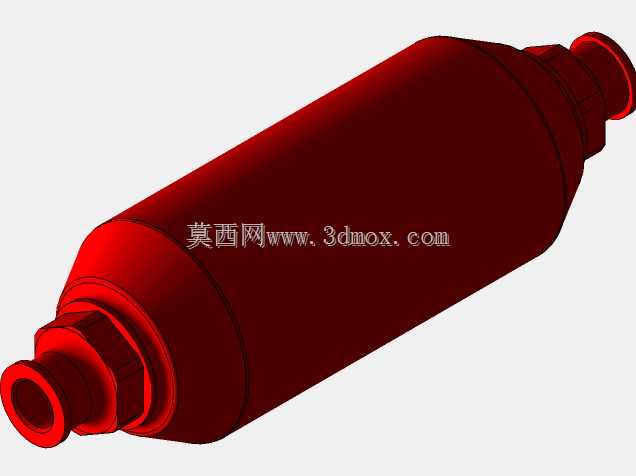

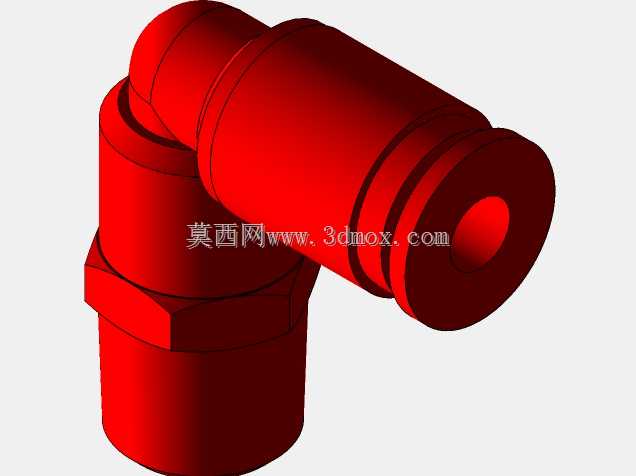

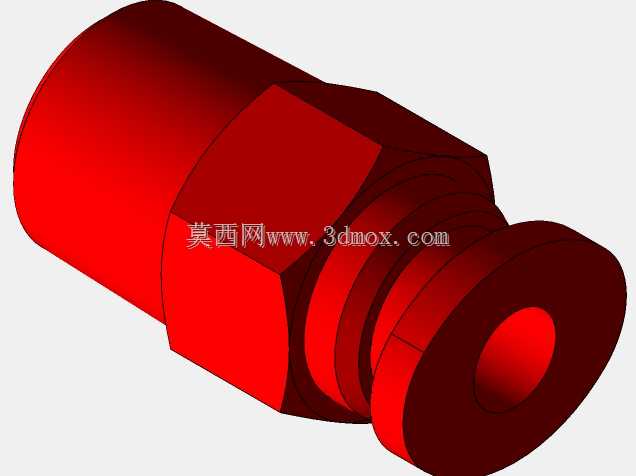

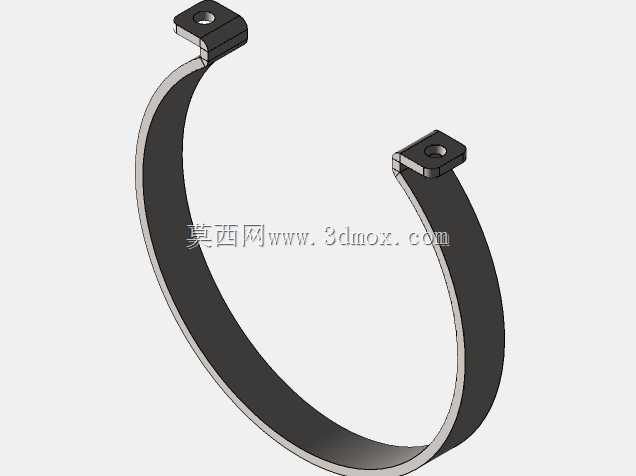

　　前端钩形锚头采用尖锐破风外形，头部设置多组倒刺式卡爪结构，锚头接触到对面的固定结构、船舷护栏或者硬质岸壁时，卡爪可自动卡合在接触点位，避免锚头受牵引绳拉力回脱，锚头与牵引绳的连接位置做了旋转铰接设计，锚头卡合后可随受力方向自适应调整角度，不会因为绳体拉力方向偏移导致脱钩。发射管下方额外设置了一组辅助动力蓄能组件，通过高压管路与主动力腔连通，可根据实际发射距离需求调整动力输出档位，近距离作业时可降低动力输出，避免锚头飞行过远造成绳体冗余，远距离作业时开启辅助动力，提升锚头初始动能，满足大跨度场景的抛投需求。

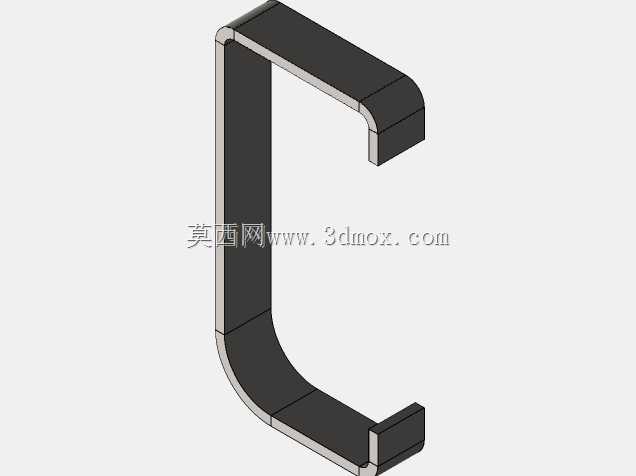

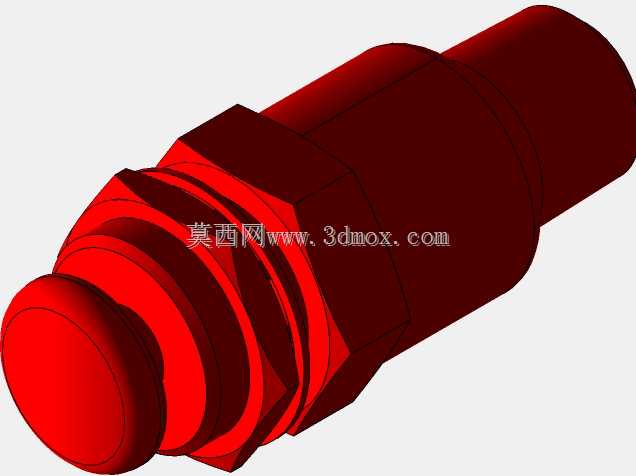

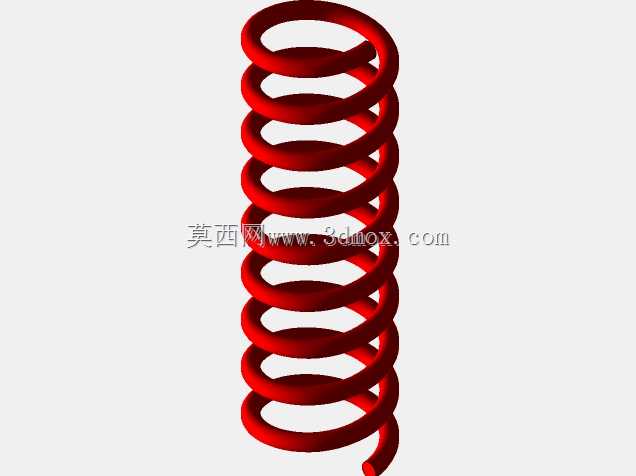

　　握持结构设置在发射管中部下方，贴合人手握持的弧度做了曲面处理，扳机式击发控件布置在握持位前方，手指自然弯曲即可触碰操作，击发行程做了阻尼设计，避免误触引发安全问题。装置整体的安装边界充分考虑手持作业的人机工程要求，整体重心落在握持位置附近，长时间持握不会出现明显的前倾压手问题，各部件的外轮廓均做了圆角钝化处理，没有尖锐外凸结构，作业过程中不会剐蹭操作人员或者周边设备。从结构设计逻辑来看，这款装置没有采用复杂的多级传动结构，所有功能部件均围绕可靠发射、顺畅出绳、锚头防脱三个核心需求布置，日常维护时仅需检查动力腔密封状态、绳轮转动灵活性以及锚头卡爪的复位弹簧性能即可，不需要复杂的拆解保养流程，适配户外、水上等复杂作业环境下的快速部署使用需求，可在高湿、盐雾的海事环境下长期保持结构稳定性，金属部件表面均做了防腐处理，非金属部件选用耐候性工程材质，避免长期户外存放出现材质老化、结构强度下降的问题。
