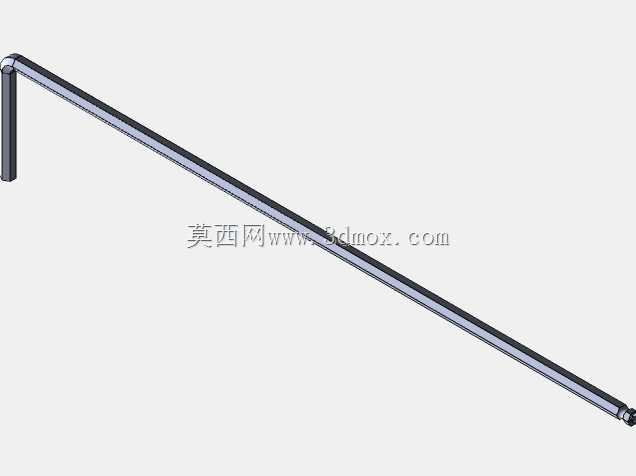

L型加长内六角紧固扳手三维结构

　　这款L型加长内六角扳手，是机械装配、设备维保、五金拆装场景里极为常用的手动紧固工具，区别于短柄内六角扳手，加长杆身的设计核心是为了覆盖深孔位内六角螺钉的拆装需求，同时能借助更长的力臂，在同等手部施力下输出更大扭矩，应对装配时需要较大预紧力的螺钉工况，也能在空间受限的设备内部，绕过外围结构触达位置隐蔽的紧固件。从结构设计来看，整体采用弯折90度的长杆构型，短边作为扭矩输入端，长边作为工作端深入螺钉孔位，杆身通体采用等径圆钢加工成型，工作端的六角头经过精密铣削成型，六角对边尺寸严格匹配对应规格的内六角螺钉槽型，能保证与螺钉槽的贴合度，避免拆装时出现打滑、拧圆角的问题，这也是手动工具设计里最核心的精度要求——一旦工作端与螺钉槽间隙过大，

　　不仅传力效率下降，还极易损伤螺钉槽，造成螺钉无法拆装的故障。杆身表面做了硬化处理与防锈镀层，既能保证工具本身的耐磨性能，承受反复拆装的磨损与扭矩载荷，也能在车间多油污、多湿度的使用环境下避免锈蚀，延长工具的实际使用寿命。在实际应用场景中，这类扳手覆盖的工况非常广泛：从自动化设备的机架装配、钣金护板安装，到机床的工装夹具紧固、模具的配件拆装，甚至民用领域的家具组装、自行车维保、电子产品拆机，只要用到对应规格内六角圆柱头螺钉的场合，都能看到这类工具的身影。设计时需要重点考量的边界尺寸，首先是工作端的六角对边公差，必须控制在对应标准的公差带内，既要能顺利插入螺钉内六角槽，又不能有过大的旷量；其次是杆身的总长与短边长度，

　　加长杆身的长度需要匹配常见的深孔安装位深度，比如常见的设备框架铝型材安装槽、深腔结构的螺钉固定位，杆身长度不足就无法触达螺钉，过长则会在狭小空间内出现转动干涉；短边的长度则需要兼顾施力的便利性与空间适应性，过短会导致手部捏持施力时打滑，过长则会在贴近壁面的螺钉位置无法完成整圈转动。杆身的直径也需要与六角头的对边尺寸匹配，保证杆身的抗扭强度足够承受额定的紧固扭矩，不会在施加较大扭矩时出现杆身弯曲、扭断的失效问题，尤其是针对高硬度螺钉的拆装场景，杆身的材料强度与热处理工艺直接决定了工具的可靠性。另外，弯折处的圆角处理也是设计细节里容易被忽略的点，直角弯折会在转角处形成应力集中，反复承受大扭矩载荷时容易从弯折位置断裂，

　　采用合理的过渡圆角能分散应力，提升杆身的整体抗扭性能。从使用体验的设计角度，杆身的表面粗糙度也需要控制在合理范围，过于光滑的表面在手部有油污时容易打滑，过于粗糙则会在长时间握持时磨伤手部，合适的表面处理既能保证握持摩擦力，也能兼顾使用的舒适度。不同于电动拧紧工具，这类手动扳手不需要外接动力源，不受作业场地的电源、气源限制，随身携带方便，对于小批量装配、现场应急维保、精密部件的微调紧固场景，有着电动工具无法替代的优势——操作人员可以通过手部的施力力度直接感知紧固的扭矩大小，避免扭矩过大拧断螺钉或者损伤工件，尤其适合对预紧力有精细要求的装配场合。在三维建模过程中，这类工具的建模逻辑需要优先保证工作端的六角形尺寸精度，其次是杆身的直线度与弯折角度的准确性，因为实际生产中杆身的弯曲或者弯折角度偏差，都会导致工作端无法垂直插入螺钉槽，出现偏载打滑的问题；同时建模时需要还原杆身的表面处理质感与端部的倒角细节，工作端插入螺钉的引导倒角能让操作人员快速对准螺钉槽，提升拆装的效率，这也是量产手动工具必备的工艺细节。
