带线缆收纳结构的四位排插设计

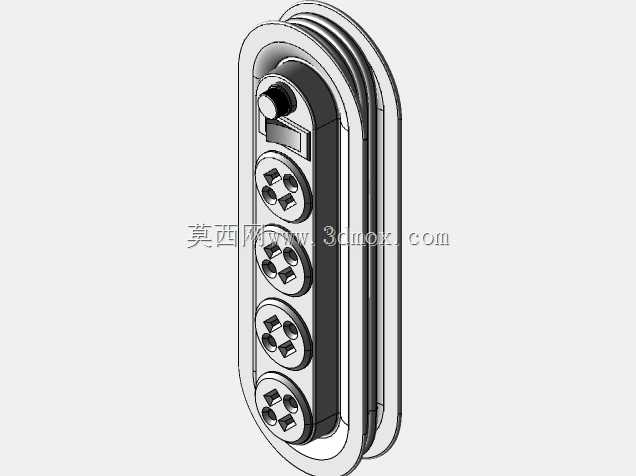

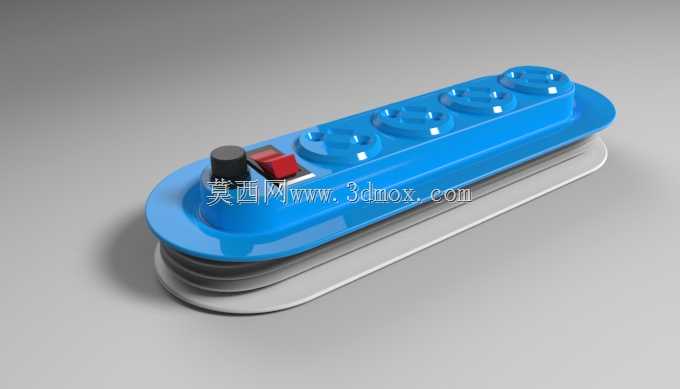

　　这款带线缆收纳结构的四位排插，主要面向桌面办公、家庭临时供电、小型工位布线等场景使用，区别于常规固定式排插的设计逻辑，核心优化点集中在冗余线缆的规整收纳上，解决日常使用中排插电源线过长、拖拽杂乱、易勾挂物件的普遍痛点。从功能配置来看，排插本体设置四个国标五孔插座位，可同时满足四台用电设备的取电需求，前端集成红色船型电源开关，可直接控制整机通断，无需频繁插拔总插头，开关旁设置黑色圆柱形过载保护触发钮，当接入设备总功率超过额定阈值时，保护结构自动弹起切断电路，排除过载起火风险，复位时只需按下按钮即可恢复供电，无需更换保险丝，日常维护成本更低。整体外形采用长条形圆角设计，上盖为亮蓝色绝缘阻燃PC材质，表面做细微磨砂纹理处理，

　　既提升握持摩擦力，也能减少日常使用中的划痕残留，底部设置灰色软胶防滑垫，放置在光滑桌面、瓷砖地面时不会轻易滑动，同时能缓冲插头插拔时的冲击力，避免排插移位。核心的线缆收纳结构设置在排插本体下层，采用分层卷绕式设计，多余的电源线可以顺着下层的绕线槽逐层盘绕，根据实际使用距离调整引出线的长度，不会出现线缆散落在地面缠绕桌椅腿的问题，收纳层边缘设置出线卡扣，固定引出线缆的位置，避免拉扯时线缆松脱回弹。从安装边界来看，这款排插整体长度控制在280mm以内，宽度85mm，整体高度包含收纳层为42mm，放置在桌面缝隙、电视柜后方、工位桌下等狭窄空间时不会占用过多位置，底部预留壁挂孔位，也可通过自攻螺丝固定在墙面、桌板侧面，适配不同的安装需求。

　　结构设计上，上盖与底座采用卡扣加隐藏螺丝的固定方式，外壳接缝处做错位止口设计，泼溅的少量液体不会直接渗入内部带电部件，提升日常使用的安全性，内部铜件采用一体化冲压磷青铜材质，铜件厚度0.6mm，插拔寿命可达五千次以上，不会出现多次插拔后铜片松动、接触不良打火花的问题。在实际布线场景中，这类带收纳功能的排插尤其适合临时展会布置、租房短期布线、桌面数码设备供电等场景，不需要额外整理捆扎线缆，调整好出线长度即可直接使用，收纳后的线缆不会外露积灰，也避免了宠物啃咬、行人踩踏线缆造成的绝缘层破损风险。建模过程中需要重点关注上下层的配合间隙，收纳层的绕线半径不能小于线缆的最小弯曲半径，避免长期盘绕造成线缆内部铜丝折断，开关与保护钮的安装位需要设置定位筋，避免按键晃动卡滞，插座孔位的保护门结构需要做联动设计，单孔插入时无法推开保护门，避免儿童误触造成触电风险。
