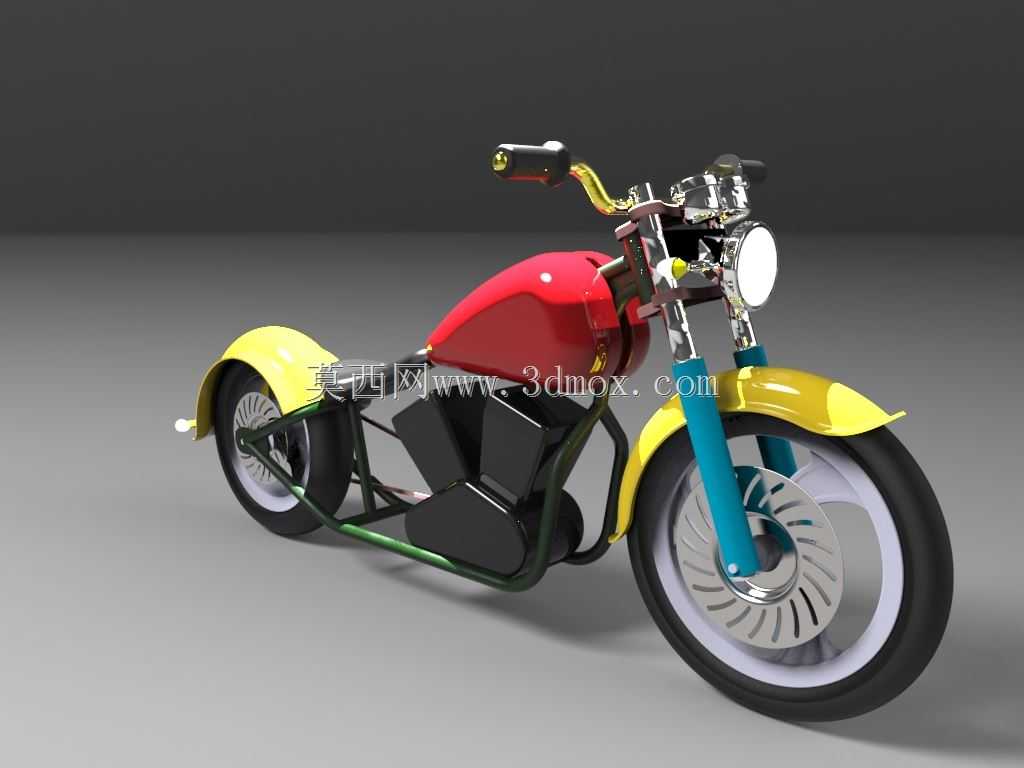

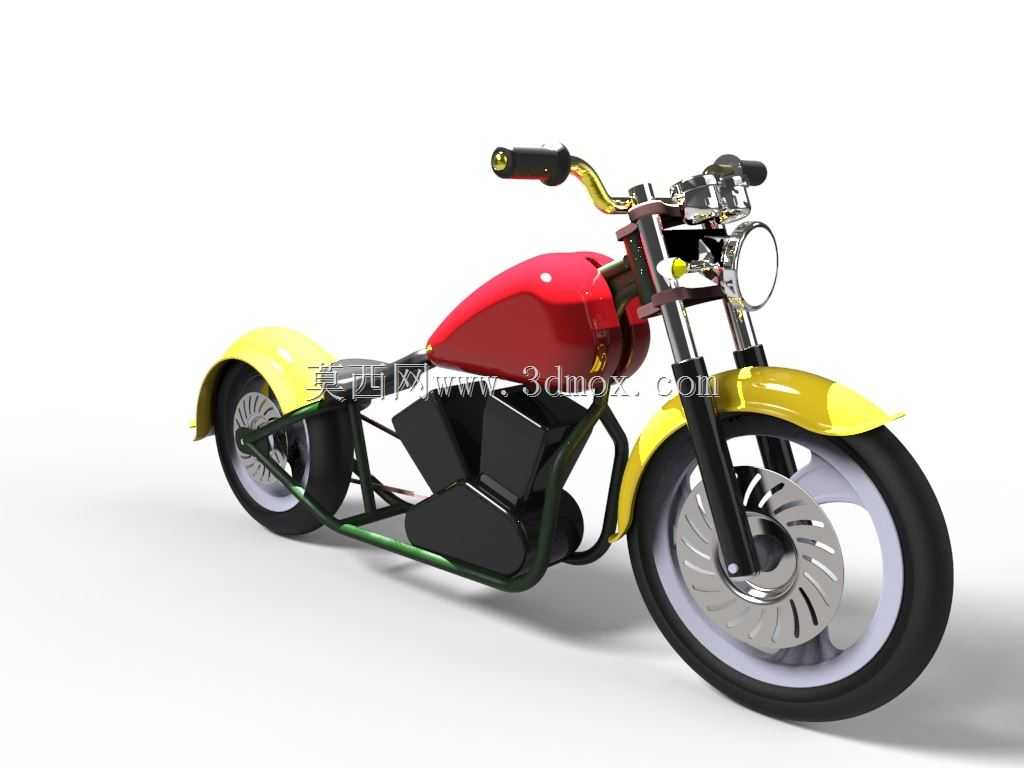

复古巡航风格两轮摩托整车结构设计

　　本次呈现的两轮摩托结构设计，采用经典美式巡航车的布局逻辑，整体围绕低重心长轴距的骑行姿态展开，适配日常通勤、短途休闲骑行的使用场景，可作为民用代步摩托开发阶段的结构验证原型，也能为同类型定制改装车型提供结构参考。从整车布局来看，设计阶段优先考虑了骑行过程中的人机工程边界，车把采用高抬升的弯把结构，手把安装位置相对座垫前移120mm、抬升180mm，匹配720mm的座垫高度，能让骑行者保持背部挺直、手臂自然放松的姿态，长时间骑行不易产生肢体疲劳；前后轮轴距设定为1520mm，前叉后倾角度拉至32度，既保证了直线行驶的稳定性，也预留了足够的前轮转向空间，最大转向角可达38度，满足城市道路低速转向、掉头的操作需求。行走系统部分，

　　前后轮均采用16英寸辐条式轮毂搭配宽幅真空轮胎，前轮配置单盘式制动结构，制动盘直径280mm，匹配对置双活塞制动卡钳，制动卡钳安装位预留了10mm的调节间隙，可适配不同厚度的制动片更换需求；后轮采用鼓式制动结构，与后摇臂的安装同轴度公差控制在0.05mm以内，避免行驶过程中出现制动偏摆的问题。前悬架为正置式液压阻尼前叉，行程设定为120mm，可过滤铺装路面的细碎颠簸；后悬架采用双弹簧液压减震结构，对称布置在后轮两侧，减震器安装角度与竖直方向呈15度夹角，兼顾载重能力与滤震性能，双人乘坐状态下减震压缩行程预留30mm的安全余量，避免打底损坏结构。动力与传动部分的布局采用中置动力单元的设计，动力总成安装在车架中部的双摇篮式车架结构内，

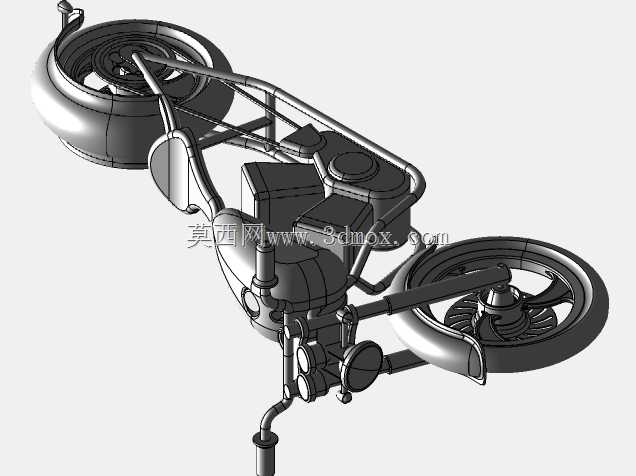

　　车架主纵梁采用矩形钢管焊接结构，壁厚3mm，动力总成安装点共设置6处，每个安装点都预留了橡胶减震垫的安装位，可隔绝动力运转产生的振动传递至车把与座垫区域。传动结构采用皮带传动方案，后皮带轮与后轮同轴安装，前皮带轮与动力输出轴连接，皮带张紧度调节范围预留了15mm，可适配长期使用后的皮带松弛调整需求，无需额外拆卸后轮即可完成张紧操作。外观覆盖件的设计兼顾造型风格与结构实用性，前部采用圆形复古大灯，大灯直径160mm，安装在前叉上联板的支架上，照射角度可上下调节15度；前后挡泥板采用圆弧过渡的造型，前挡泥板覆盖前轮上部120度的范围，与轮胎表面的间隙保持在25mm，避免行驶过程中泥沙卷入轮胎与挡泥板的间隙；油箱采用水滴形经典造型，

　　容量设定为12L，油箱底部与动力总成上部预留20mm的安全间隙，避免行驶振动过程中出现磕碰摩擦；座垫采用分体式平直设计，前座宽度320mm，后座宽度260mm，表面填充高密度发泡层，兼顾支撑性与乘坐舒适度。整车的管线布置全部沿车架内侧走线，刹车油管、线束、油门拉线都设置了专用的固定卡扣，卡扣间距控制在200mm以内，避免行驶过程中管线晃动产生异响，同时也能减少管线外露带来的老化加速问题。整车干重控制在185kg，最小离地间隙140mm，适配城市铺装路面的行驶需求，侧支架安装在车架左侧，展开角度与竖直方向呈28度，驻车状态下整车倾斜角度稳定，不会出现侧翻风险；后扶手集成在后座尾部的车架上，可用于挪车时的扶持，也能作为后尾箱、边包的安装基座，预留了4个M8的安装螺孔，拓展性充足。在结构验证层面，该设计的所有安装位都做了公差匹配，各运动部件之间的运动间隙都经过干涉检查，前轮转向到最大角度时，前挡泥板与车架、车把与油箱之间都预留了10mm以上的安全间隙，减震压缩到极限行程时，后轮与后挡泥板、传动部件与车架之间也不会出现磕碰，可直接用于手板样件的制作，验证整车的装配合理性与结构强度，也能作为同类型车型开发的结构参考模板，帮助设计人员快速完成巡航摩托的基础布局搭建，减少前期方案阶段的重复建模工作量。
