滤杯与泵连接用波纹排水软管结构

　　在流体输送类设备的管路布局中，这类带波纹段的排水软管主要承担滤杯与泵体之间的介质导通功能，常见于小型净水设备、台式饮品加工设备、小型工业循环过滤单元的内部管路排布场景。不同于硬管连接的刚性约束，该软管的波纹段设计可以在安装空间存在公差偏差时，通过自身的弯折形变补偿两端接口的位置偏移，降低滤杯安装座与泵体接口的同轴度加工要求，减少装配环节的修配工作量。

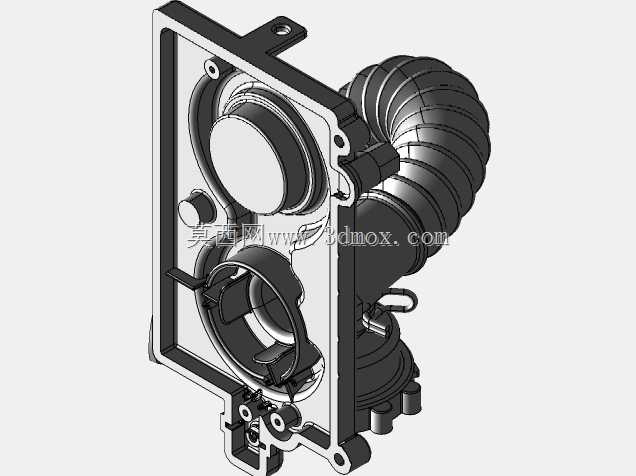

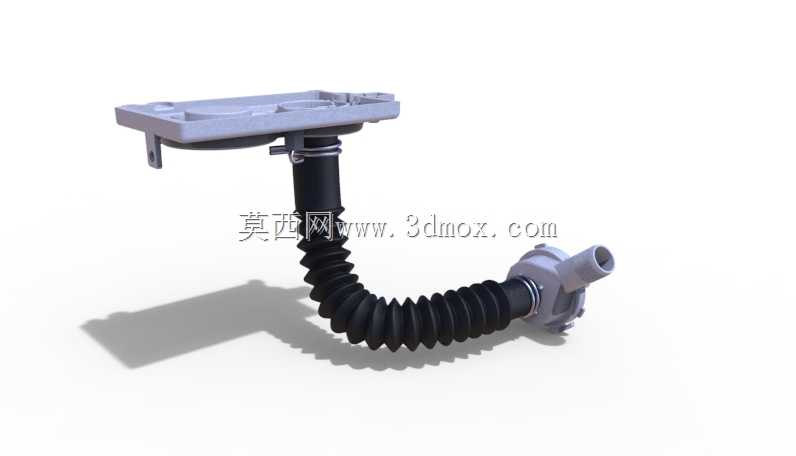

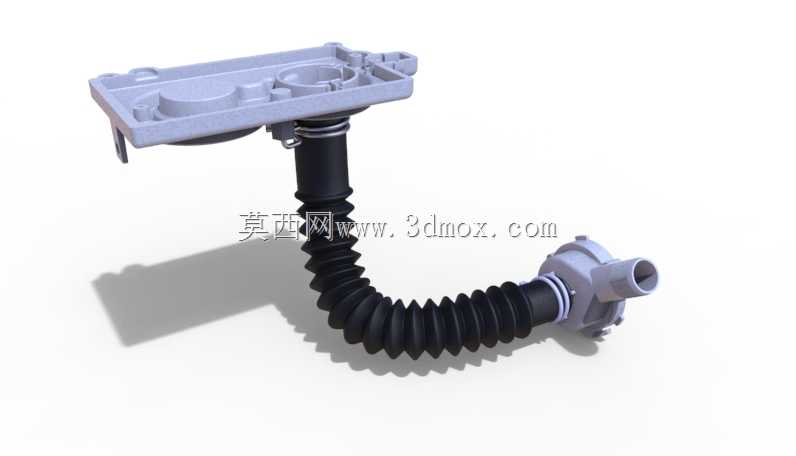

　　从结构设计逻辑来看，软管上端采用带安装孔的平板式连接座，通过两个对称布置的安装耳实现与滤杯底部的固定，密封面做了平面贴合处理，装配时配合密封垫圈即可实现端面静密封，避免流体从连接位置渗漏。波纹段采用等距环形褶皱结构，褶皱的圆弧过渡设计避免了弯折时出现管路死折，保障流体通路的有效通径不会因管路弯折出现大幅缩减，同时波纹段的壁厚经过匹配设计，既可以满足手动弯折调整管路走向的需求，又不会在设备运行过程中因泵体产生的振动出现管路塌陷、通流受阻的问题。

　　软管下端采用快插式接头结构，接头处的限位台阶可以直接与泵体的进水接口卡接固定，接头内置的密封环可以在插接到位后自动实现径向密封，不需要额外缠绕密封带或者涂抹密封胶，能够大幅提升现场装配的效率。在实际安装边界上，上端安装座的两个固定孔中心距适配常规小型滤杯的底部安装尺寸，平板座的底面与滤杯出水口完全贴合，安装后整体管路向下延伸后通过波纹段弯折转向，整体占用的横向空间可以控制在较小范围内，适合设备内部紧凑空间的管路排布。

　　从功能特性来看，该软管作为滤杯与泵之间的过渡连接件，一方面需要导通过滤后的流体，将滤杯内完成过滤的介质输送到泵体入口，另一方面可以隔绝泵体运行时产生的振动向滤杯端传递，避免滤杯长期受振动影响出现连接松动、密封失效的问题。波纹结构的设计让管路具备一定的伸缩余量，在设备受到轻微外力冲击时，软管可以通过自身形变吸收冲击能量，避免硬管连接状态下接口处应力集中导致的管路断裂、接口开裂问题。

　　在建模过程中，需要重点还原波纹段的褶皱曲率、两端接口的配合尺寸，尤其是上端安装座的安装孔位置、下端快插接头的外径与限位槽尺寸，这些尺寸直接影响模型在装配仿真中的干涉检查结果准确性。建模时波纹段可以通过螺旋扫描加阵列的方式实现，保证每个褶皱的尺寸一致性，两端的连接结构需要做倒角处理，还原实际零件的加工工艺特征，避免模型出现锐边不符合实际生产情况的问题。在实际选型应用中，这类软管的材质通常选用耐水、耐常见弱酸弱碱的柔性橡塑材料，能够适配常规水基介质的输送需求，波纹段的弯折寿命可以满足设备全生命周期内的形变需求，不需要在设备使用周期内单独更换该连接件。
