重力式联动转子机械结构设计

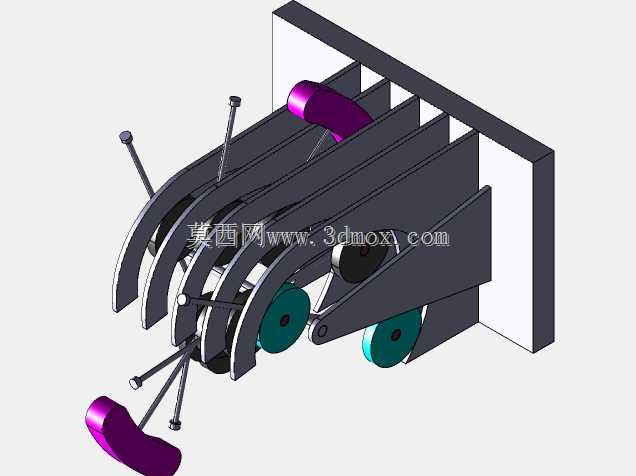

　　该重力转子结构依托重力势能作为核心动力输入来源，整体采用多组平行摆臂与偏心配重配合的铰接式布局，可在无额外外接动力输入的工况下，依靠配重块的重力偏置实现摆臂组的周期性往复摆动，这类结构常被应用于教学演示装置、动力原理验证台架以及低功耗间歇触发机构的设计参考中，能够直观展现重力势能向机械往复动能的转换过程，帮助结构设计人员验证偏心配重与摆臂长度的匹配逻辑。从结构布局来看，整套机构的安装基准为后侧的立式安装板，所有摆臂组件、铰接销轴、偏心轮组均以该安装板的平面为定位基准，安装板上预留的销轴孔位采用同轴度公差0.02mm的设计要求，确保多组摆臂摆动过程中不会出现卡滞或偏磨问题。摆臂组采用等间距平行排布，相邻摆臂的间隙控制在3mm，

　　既避免摆动过程中出现结构干涉，也尽可能压缩了整套机构的横向安装尺寸，适配多数桌面级演示台架的安装空间需求。偏心配重块采用紫铜材质的设计选型，相较于普通钢制配重，同等体积下紫铜的密度更高，能够在更小的配重体积下提供足够的偏置力矩，减少配重块外伸带来的空间占用，配重块与摆臂末端采用嵌入式螺栓连接，可根据实际摆动频率需求调整配重的安装位置，改变摆臂的力矩参数，适配不同的摆动周期要求。铰接位置的销轴采用标准圆柱销配合自润滑铜套的设计，无需额外添加润滑脂即可实现长时间无卡滞摆动，铜套与摆臂安装孔采用过盈配合，销轴与安装板采用间隙配合，确保摆动过程中转动阻力控制在极低水平，减少重力势能在传动环节的损耗。偏心轮组安装在摆臂组的下侧联动位置，

　　多组摆臂通过连杆与偏心轮形成联动约束，当单侧摆臂在配重重力作用下向下摆动时，会通过连杆带动偏心轮转动，进而带动其余摆臂按照固定相位差依次摆动，形成连续的周期性往复动作，这种联动设计避免了单组摆臂摆动到极限位置后出现的动能损耗，可将摆动过程的持续时间延长数倍。从安装边界来看，整套机构的立式安装板厚度为8mm，采用Q235钢板裁切加工，整体外轮廓尺寸控制在长220mm、高180mm、厚120mm范围内，安装板后侧预留四个M5的安装螺孔，孔位间距为180mm×140mm，可直接通过螺栓固定在标准铝型材机架或者木质演示台面上，无需额外设计定制安装支架。在实际应用场景中，这类重力转子结构除了作为原理演示教具之外，

　　还可经过参数调整后应用于低功耗的物料拨动机构，例如小型物料分拣线的间歇拨料组件，依靠重力驱动实现长时间的间歇动作，无需外接电源或气源，适配一些无供电条件的简易分拣工位；也可作为艺术装置的动力核心，搭配装饰性外壳后制作成动态摆件，依靠持续的缓慢摆动实现动态展示效果。设计过程中需要重点关注摆臂的动平衡匹配，每组摆臂的配重重量需要根据摆臂的转动半径精确计算，避免出现某一组摆臂力矩过大导致整套机构摆动卡滞在单侧极限位置，同时铰接点的同轴度误差需要严格控制，多组销轴的平行度误差不得超过0.05mm，否则会在摆动过程中产生额外的侧向力，加剧铰接位置的磨损，缩短机构的使用寿命。偏心轮的轮廓曲线采用等速螺线设计，确保摆臂在联动过程中的速度变化平稳，不会出现突然的冲击力，减少结构运行过程中的噪音，同时也能降低铰接位置的冲击载荷。整套结构的所有零部件均采用常见的标准件与常规机加工件，无需开模即可完成加工制作，加工成本较低，适合教学场景下的学生实操组装，也适合结构设计人员作为重力联动机构的设计参考模板，通过调整摆臂长度、配重重量、偏心轮偏心距等参数，即可衍生出适配不同工况的联动结构。
