基于开源控制板的人脸识别智能门禁装置

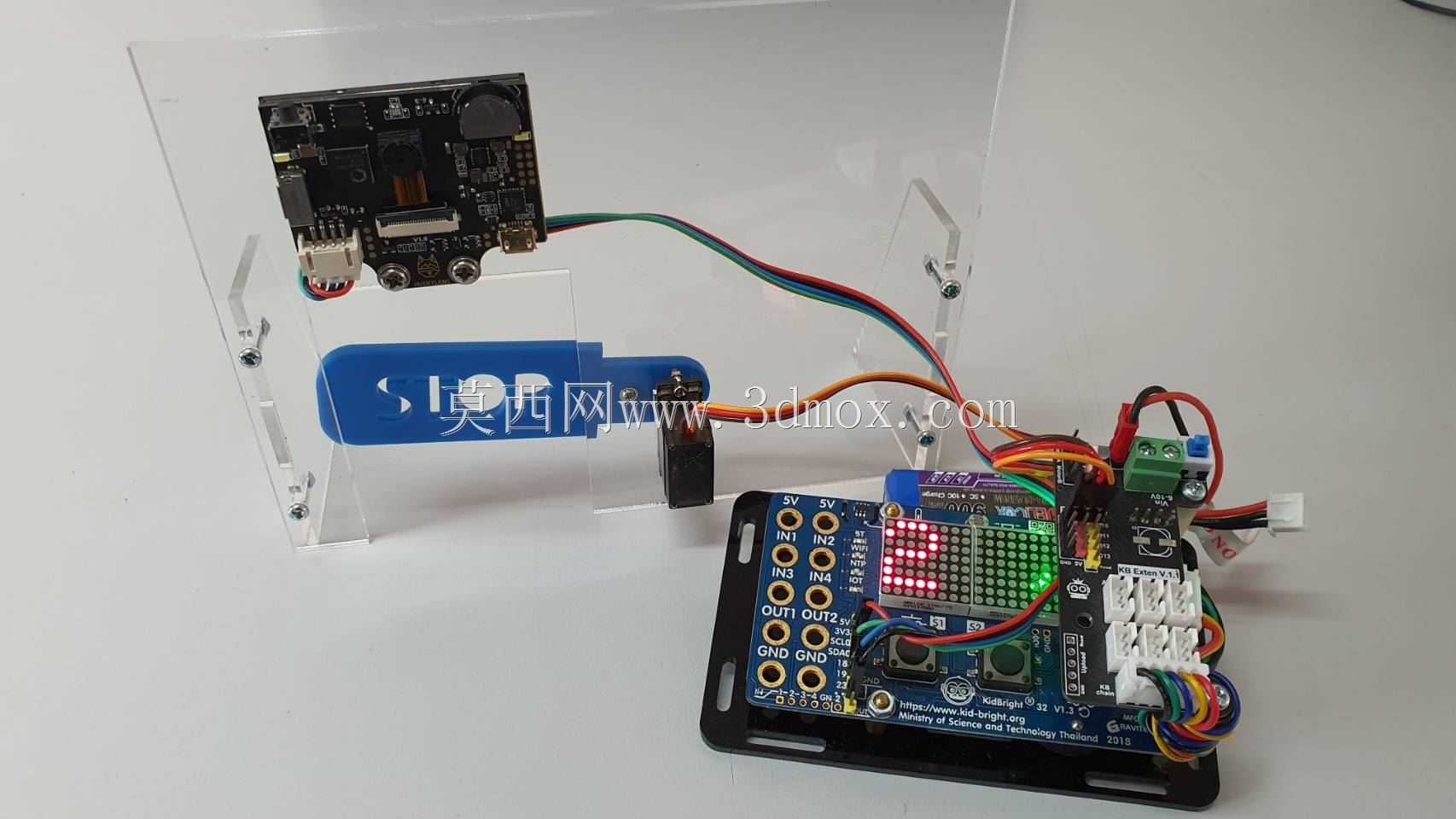

　　这套智能门禁装置的结构设计，最初是面向小型办公空间、创客工作室这类非高安保等级场景的出入口管控需求做的方案，区别于传统商用门禁厚重的金属壳体结构，整体采用透明亚克力做支撑框架，所有控制元件、执行部件全部外露布置，一方面方便调试阶段的线路调整与功能测试，另一方面也能直观展示整套门禁的运行逻辑，适合教学演示、原型验证类场景使用。整套装置的核心控制部分集成在一块通用开源控制板上，板载的8x16双色点阵屏可直接输出识别状态提示，比如识别成功时亮绿色通行标识、验证失败时亮红色警示标识，不需要额外外接状态指示灯，减少了外围元件的布线工作量；板载的接线端子全部采用快插式结构，舵机、摄像头模块、供电线路都可以直接插接固定，不需要焊接，

　　在做原型迭代时可以快速更换不同参数的执行元件，测试不同扭矩舵机的门体带动效果。执行端采用蓝色塑料材质的锁舌结构，配套小型舵机做驱动，舵机的转动角度通过控制板程序做限位设置，避免舵机过转损坏锁舌结构；锁舌的滑动行程做了15mm的限位设计，刚好可以卡入门框配套的锁扣位置，不会因为行程过长导致锁舌与门框剐蹭，也不会因为行程过短导致锁止失效。亚克力支架的安装孔位全部按照控制板、摄像头模块、舵机的实际安装尺寸做了定位，摄像头模块固定在支架上部的倾斜安装位，镜头角度向下倾斜15度，刚好对准成年人站立时的面部高度范围，不需要额外调整镜头角度就能覆盖常规的识别区域；支架底部通过铜柱与控制板做硬连接，

　　整体的安装边界控制在200mm×150mm×180mm的范围内，可以直接固定在常规厚度的门板侧边，不需要对原有门板做大规模的裁切改造，适配市面上常见的30-50mm厚度的室内木门、亚克力门。线路布置上，所有连接线都采用多色杜邦线做区分，供电线路用红色线、信号传输线用绿色线、舵机控制线用橙色线，调试时可以快速排查线路接反、虚接的问题；线路沿着亚克力支架的侧边做走线固定，避免线路垂落影响锁舌的正常滑动，也防止门体开关过程中夹断线路。整套装置的供电采用5V直流输入，可直接通过常用的USB电源适配器供电，不需要额外布设强电线路，在临时场地、展会演示这类场景下可以快速部署使用。

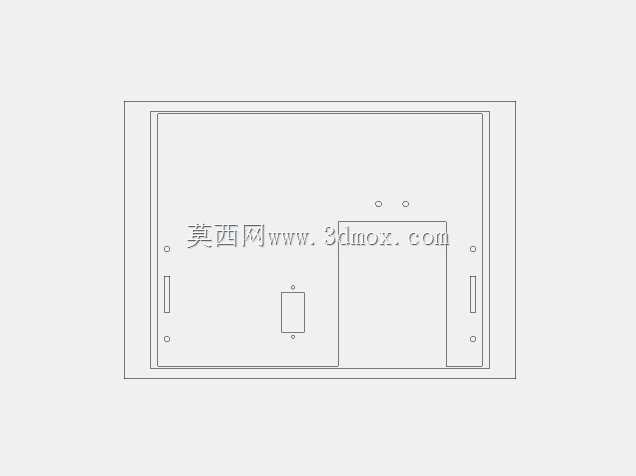

　　结构设计时特意将所有发热元件比如电源稳压模块布置在控制板的边缘位置，远离点阵屏与摄像头模块，避免长时间运行时热量堆积影响摄像头的成像清晰度，也防止点阵屏因为高温出现色偏问题。锁舌部分的滑动轨道做了0.2mm的间隙设计，既保证锁舌滑动顺畅无卡顿，也不会因为间隙过大导致锁舌晃动出现锁止对位不准的问题；舵机与锁舌之间通过小型金属摆臂做连接，摆臂的连接孔做了长圆孔设计，可以微调舵机的初始角度，补偿装配过程中产生的位置误差，不需要反复修改程序里的舵机角度参数。摄像头模块的安装位预留了2mm的调节间隙，可以根据实际安装场景的人员身高情况微调镜头的俯仰角度，覆盖更大的身高识别范围。整套结构没有采用复杂的曲面造型，全部采用平板切割件拼接，加工难度低，用常规的激光切割机就能完成所有亚克力结构件的加工，制作周期短，适合小批量的原型制作或者教学套件生产。
