双探头插装式光电传感组件结构设计

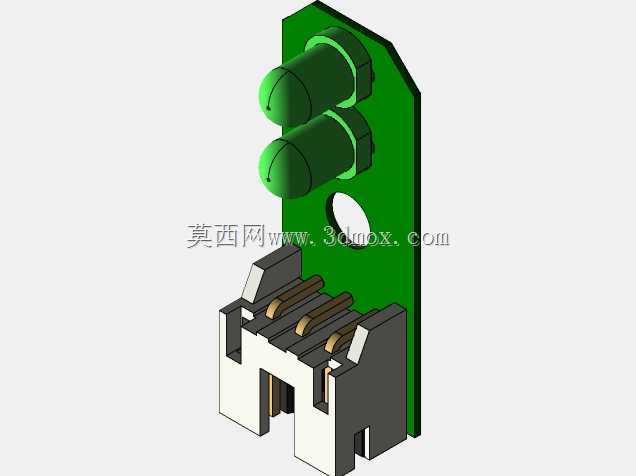

这款双探头插装式光电传感组件，主要面向小型自动化设备的点位检测、物料到位识别、行程限位触发场景设计，可广泛适配桌面型分拣机构、小型输送线末端检测工位、电子元件插装设备的来料确认环节，也可嵌入消费类电子设备的开合状态检测、耗材余量感应模块中，作为非接触式检测的核心感应单元使用。组件采用上下并排布置的双圆柱形感应探头，探头外壳做圆弧收边处理，既可以避免安装过程中刮蹭周边线束与结构件，也能优化发射与接收端的光路覆盖角度，相比单探头设计，可同时覆盖两个相邻检测点位，或是通过双光路校验降低单探头受杂光干扰产生的误触发概率，提升检测稳定性。探头固定在立式绿色绝缘基板上，基板中部预留圆形安装过孔，可配合M3规格的紧固件完成组件在设备安装位的固定，基板侧边做斜切收边处理，适配安装区域的狭窄空间边界，避免与周边相邻结构产生装配干涉。基板下方集成白色绝缘塑壳基座，基座内部嵌装四根平行布置的导电接插端子，端子采用镀金铜质材质，既可以保证信号传输的稳定性，也能提升接插部位的耐磨性能，适配多次插拔的调试与维护需求；基座两侧设置定位凸台与卡扣结构，可与设备端的接插座体形成精准对位，避免插装过程中端子偏斜弯折，同时保证插装后的连接牢固度，不会因设备运行产生的轻微震动出现松脱。设计过程中充分考虑了紧凑空间的安装需求，整体结构沿立式基板方向做扁平化布局，最大程度压缩了组件的横向占用空间，接插端子的排布间距符合通用小型接插件的间距标准，可直接适配市面常规的4Pin接插线座，无需额外定制转接部件。探头与基板之间、基座与基板之间都做了定位卡槽设计，装配时可快速完成对位粘接或卡扣固定，减少装配过程中的对位调整时间，适合小批量组装生产的工艺需求。组件的所有外露结构边缘都做了圆角过渡处理，没有尖锐棱角，既可以避免装配时划伤操作人员，也能防止尖锐部位磨损设备内部的连接线束，提升长期使用的可靠性。
