12V直流电机配套安装固定支座结构

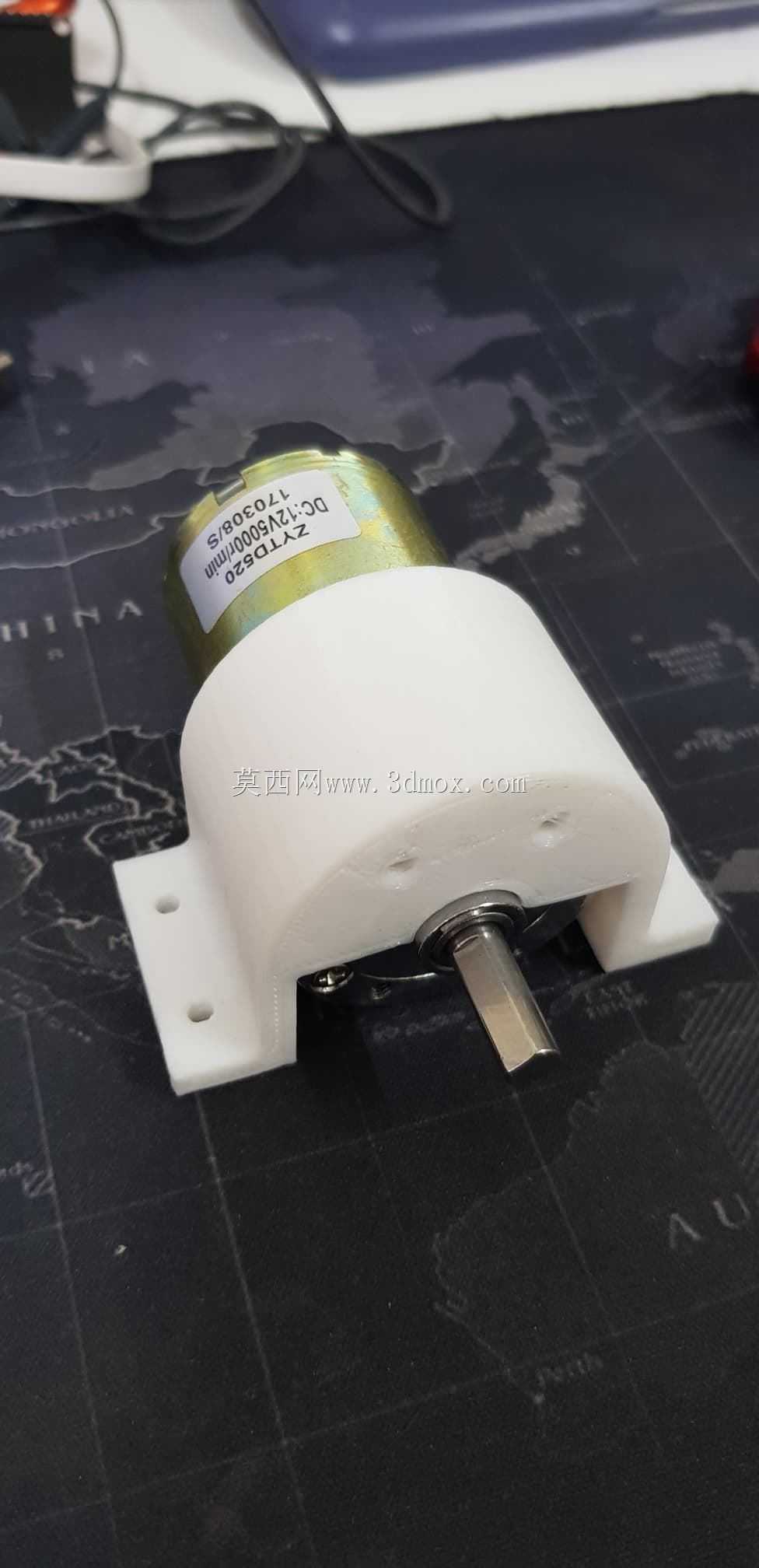

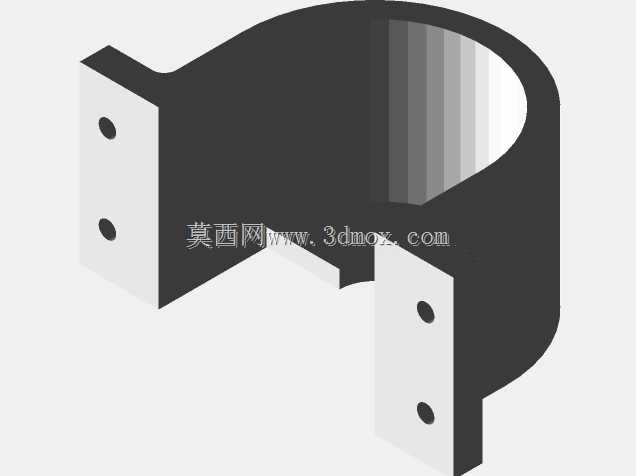

　　在小型桌面自动化装置、教学实验平台、DIY智能小车这类对动力部件安装精度有基础要求的场景里，电机安装支座的设计合理性直接影响动力输出的稳定性，很多入门级装置出现的传动抖动、输出轴偏心磨损问题，根源都在于电机固定结构的设计缺陷。这款适配12V直流减速电机的安装支座，采用一体化弧形包覆式结构，完全贴合对应型号减速电机的圆柱型壳体轮廓，区别于传统两片式抱箍固定的结构，一体化的壳体承托面可以均匀分散电机工作时产生的径向振动力，避免局部应力集中导致的固定位松动，尤其适配正反转频繁切换的工作工况，能有效降低启停瞬间的冲击位移。支座两侧延伸出带安装孔的翼板，安装孔位采用对称式布局，孔间距经过适配校准，既可以直接固定在标准铝型材框架的槽位上，

　　也能通过自攻螺丝固定在亚克力、PVC这类非金属板材搭建的实验平台上，翼板与支座主体采用圆弧过渡结构，没有直角应力集中区，即便是采用3D打印工艺制作，也能避免层间受力断裂的问题，不需要额外做加强筋结构就能满足日常使用的强度要求。支座的弧形承托面内侧预留了0.2mm的装配公差余量，既可以保证电机壳体顺利推入安装位，不会出现过盈配合导致的装配卡滞，也能避免间隙过大导致的电机工作时窜动，推入到位后可以通过侧面的顶丝孔位锁紧电机壳体，不需要额外粘接或者捆扎固定，拆装维护时只需要松开顶丝就能直接取出电机，方便更换不同转速参数的同尺寸电机。从安装边界来看，支座整体高度控制在刚好承托电机壳体下半部分的范围，不会遮挡电机顶部的参数标签，

　　也不会干涉电机尾部的接线端子空间，接线时不需要额外弯折导线就能完成接线操作，输出轴一侧的支座端面做了下沉避让设计，不会和输出轴上安装的联轴器、齿轮、带轮等传动件发生摩擦干涉，输出轴的伸出长度完全满足常规传动件的安装需求，不需要额外垫高支座来避让传动部件。在小型智能门禁锁具的动力模块设计中，这类支座可以直接将减速电机固定在锁壳内部的安装柱上，保证输出轴和锁舌拨片的同轴度，避免传动卡滞导致的开锁失效；在桌面级小型传送带实验装置中，这款支座可以固定在传送带支架的两端，作为主动辊的动力输入固定结构，对称的孔位设计可以快速调整电机的张紧位置，不需要重新打孔就能完成传动带的张紧度调节。设计时特意将支座的壁厚控制在均匀的2.5mm，

　　不管是采用PLA、ABS这类3D打印材料制作，还是采用尼龙注塑工艺批量生产，都不会出现壁厚不均导致的收缩变形问题，打印时不需要添加支撑结构，底面直接贴合打印平台就能完成制作，大幅降低了单件制作的成本和周期。支座的所有边角都做了R1的圆角处理，没有尖锐的飞边棱角，装配时不会划伤导线或者操作人员的手部，翼板上的安装孔采用沉头设计，锁紧螺丝后螺丝头不会突出翼板表面，保证支座安装后底面可以完全贴合安装基面，不会出现倾斜导致的电机轴偏斜问题。针对12V电机工作时的发热问题，支座的弧形承托面上预留了两道轴向的散热槽，既可以减少电机壳体和支座的接触面积，避免热量直接传导到安装基面导致非金属基座受热变形，也能让空气顺着散热槽流动，带走电机工作时产生的部分热量，延长电机的连续工作时长。
