N30 16GA减速电机专用固定安装支架

　　在小型自动化传动模组、桌面级创客实验装置、微型输送机构以及小型智能硬件的动力端搭建环节，微型减速电机的固定可靠性直接决定整套传动链路的运行精度与使用寿命，N30 16GA型号的微型减速电机因输出扭矩适中、转速区间覆盖广、体积紧凑的特点，被大量应用在小负载传动场景中，但这类电机本身外壳为光滑圆柱结构，没有预留标准化的安装接口，直接粘接或者绑接固定的方式，很容易在长期正反转切换、负载波动的工况下出现移位、输出轴同轴度偏移的问题，进而引发齿轮打齿、传动卡滞、输出端连接件磨损过快等故障。这款安装支架正是针对该型号电机的结构特征做的适配设计，整体采用方块式的实体支撑结构，没有多余的镂空减重设计，目的是在小体积前提下最大化提升结构刚性，

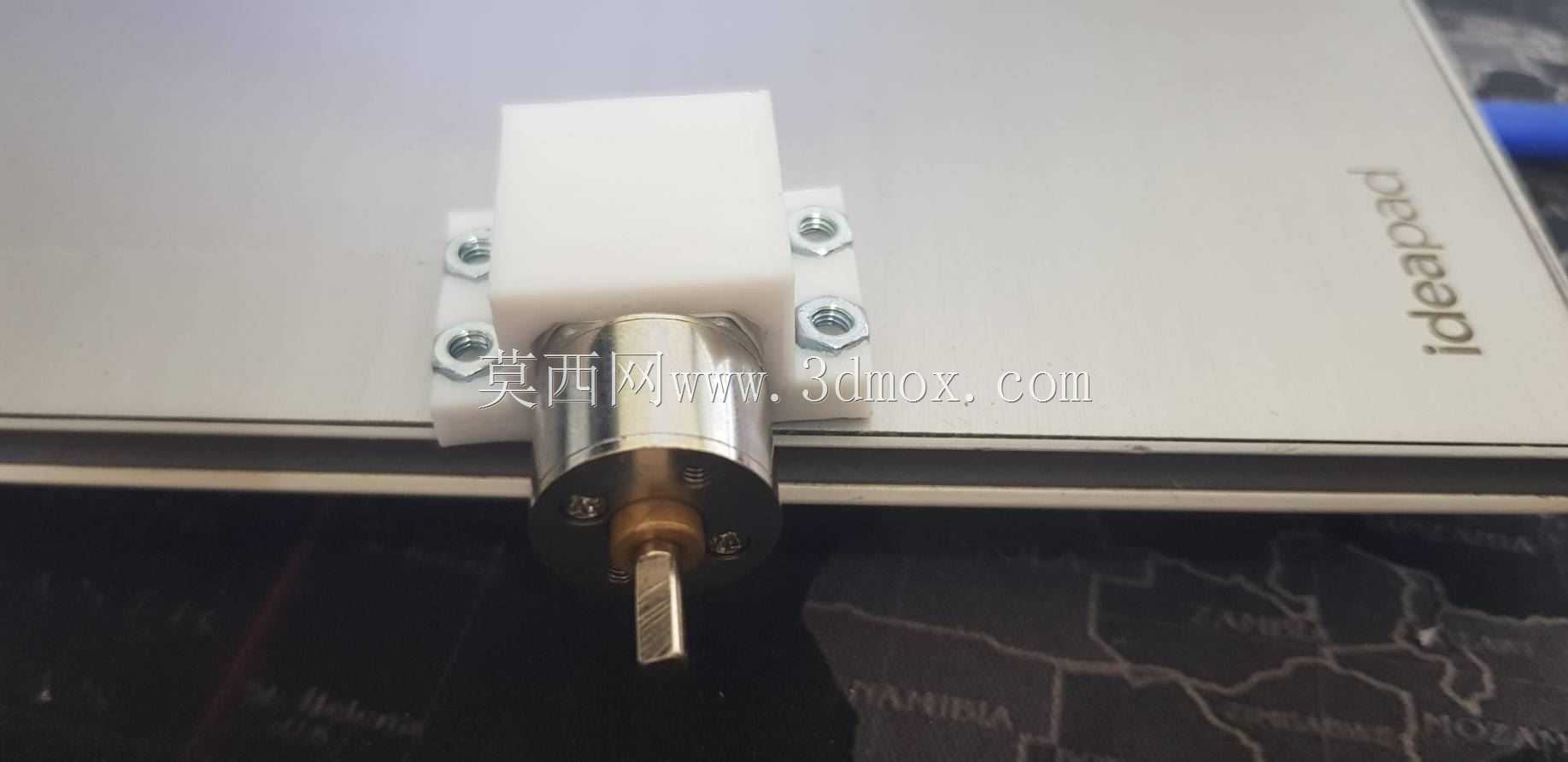

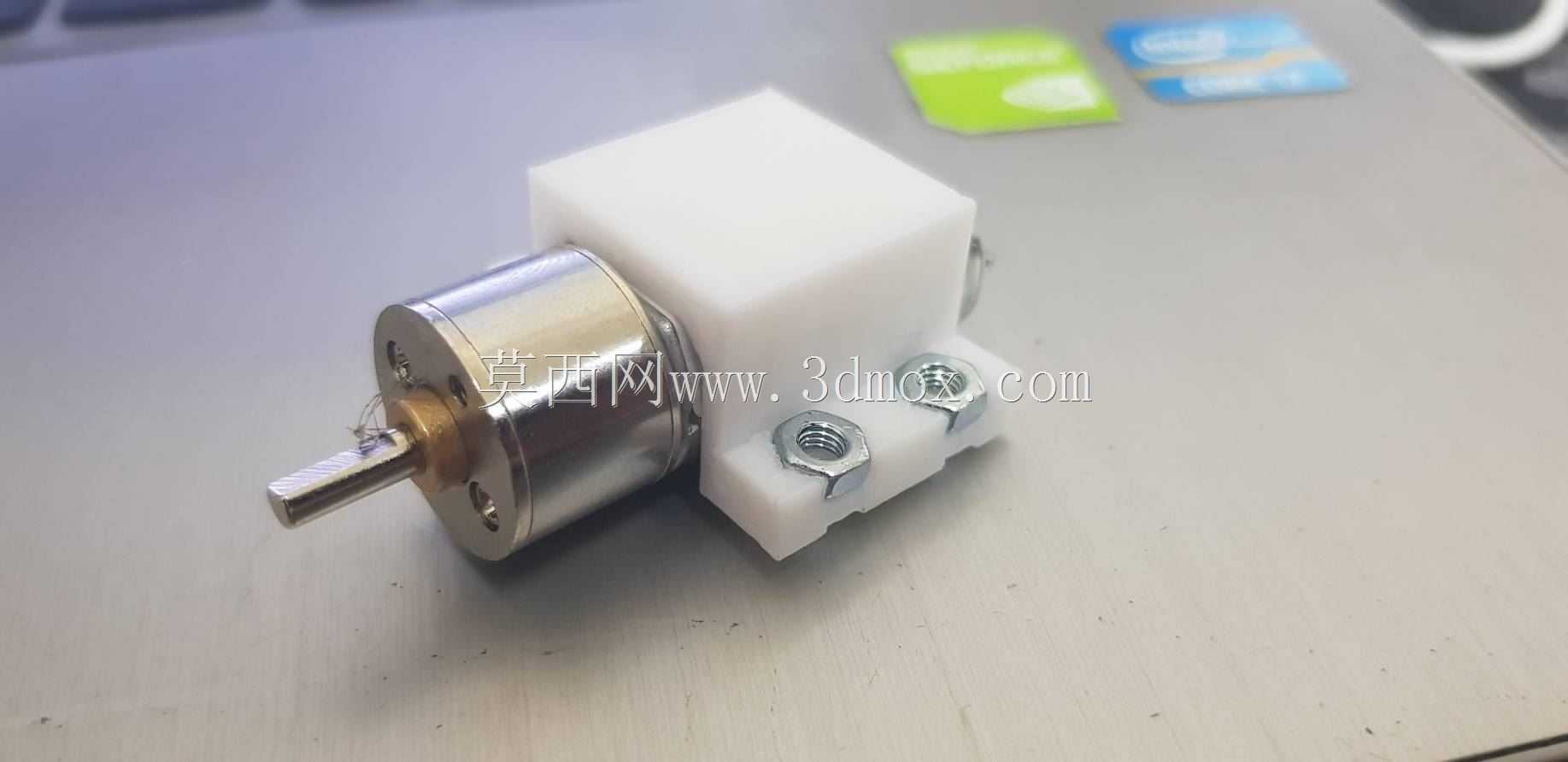

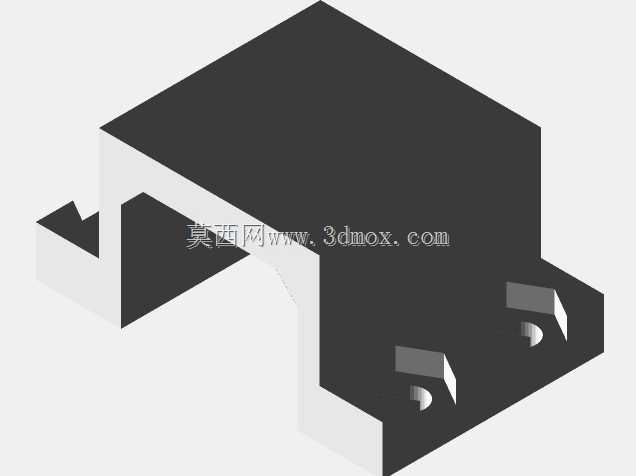

　　避免电机高速运转时支架产生共振传导到整套设备上。支架的内孔完全贴合N30 16GA电机的前端定位圆柱外径，装配时电机从支架后侧推入，前端定位台阶刚好抵住支架端面，保证电机输出轴的伸出长度固定，不会因为安装推力的差异出现轴伸长度不一致的问题，也能限制电机运转时的轴向窜动。支架的安装翼面设置了四个对称分布的螺栓过孔，适配常规的M3规格内六角螺栓，安装孔的位置公差控制在±0.1mm范围内，既可以直接固定在铝型材台面、亚克力安装板或者3D打印的设备基座上，也能搭配螺母做沉头嵌入式安装，四个安装点的受力均匀，不会出现单侧锁紧导致的支架形变、电机轴偏斜的问题。从安装边界来看，支架整体的长宽高尺寸完全围绕电机本体的外径做最小化设计，

　　不会额外占用过多的安装空间，对于安装空间局促的小型设备来说，不需要额外预留避让位置，输出轴中心到安装底面的高度做了固定值设计，选型搭配同步轮、齿轮、联轴器等传动件的时候，可以直接按照这个中心高做配套结构的尺寸设计，省去反复测量核对中心高的步骤。在实际使用场景中，这类支架可以覆盖绝大多数小负载传动场景的电机固定需求，比如小型智能门禁的锁舌传动机构、桌面级小型传送带的动力端固定、教育类机器人的行走电机固定、小型自动投喂装置的动力输出固定、DIY微型车床的主轴电机固定等场景，都能通过这款支架实现电机的快速定位安装。设计过程中特意规避了薄壁悬臂的结构形式，支架与电机接触的支撑面做了整面贴合处理，相比常见的两瓣式抱箍支架，

　　这款支架的接触面积更大，抱紧力更均匀，即使电机在堵转、瞬间大扭矩输出的工况下，也不会出现电机相对于支架转动的问题。支架的端面与安装底面做了垂直度公差约束，装配完成后电机输出轴与安装面的平行度可以控制在合理范围内，不需要额外做调校就能保证传动件的啮合精度，比如搭配直齿轮传动的时候，不会因为轴的偏斜出现齿轮单侧啮合、磨损加快的问题；搭配同步带传动的时候，也能避免同步带跑偏、带齿异常磨损的情况。对于结构设计从业者来说，在做小型设备的动力端选型时，直接选用这类适配成熟的支架，不需要从零开始设计电机固定结构，能大幅缩短结构设计的周期，也能减少后续打样验证时出现的安装干涉、固定强度不足等问题。支架的结构没有复杂的倒扣或者特殊曲面，不管是采用机加工方式做金属件加工，还是采用FDM3D打印做原型验证，都能轻松实现，不需要特殊的工装夹具，加工成本可控。在安装维护层面，这种分体式的固定结构不需要把电机和支架做成一体式，后期更换电机的时候只需要松开侧面或者端面的紧固螺丝，就能把电机从支架中抽出，不需要拆卸整个支架的安装螺栓，维护更换的效率更高，也不会因为反复拆卸支架导致安装孔位滑牙、定位精度下降。针对不同的使用场景，支架的材质可以根据实际负载需求选择，比如负载稍大、需要更高结构强度的场景，可以选用铝合金或者POM材质加工，对于原型验证、负载极小的场景，也可以采用PLA、ABS等常见的3D打印材料制作，结构本身的强度冗余足够覆盖不同材质的性能差异。
