铝合金干式油底壳壳体结构设计

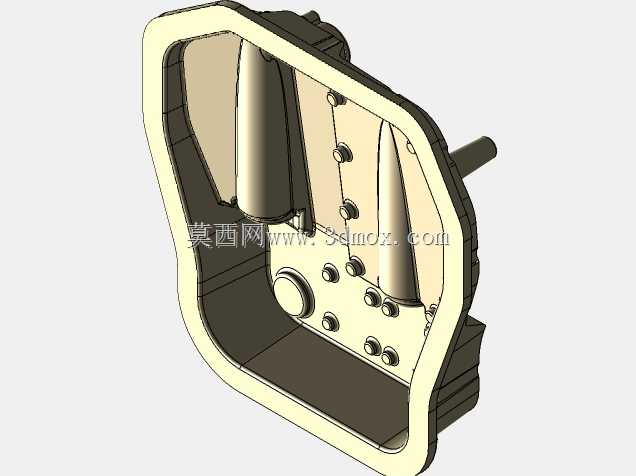

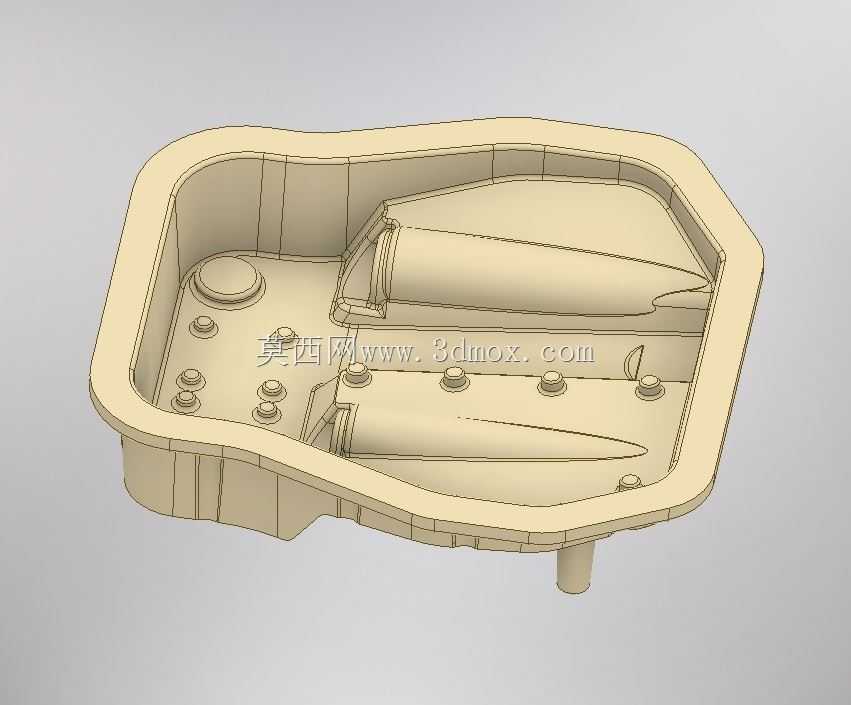

　　在高性能内燃机、改装赛车以及大马力工程机械动力单元的润滑系统设计中，干式油底壳是区别于传统湿式油底壳的核心部件，这套壳体作为整个干式润滑回路的核心承载构件，需要兼顾储油导流、结构安装、抗振密封等多重工程需求。不同于湿式油底壳直接存储全部机油并浸泡曲轴曲柄的设计逻辑，这款铝合金干式油底壳的内部腔体做了针对性的导流筋布局，腔体内部的凸起筋条一方面将回流的机油快速导向回油接口位置，配合外部的 scavenge 回油泵快速将曲轴箱内回落的机油抽离至外部储油罐，避免高负荷工况下曲轴高速搅动机油造成的功率损耗与机油起泡问题，另一方面这些纵横分布的筋条也直接提升了薄壁铝合金壳体的整体刚性，降低发动机运行过程中壳体受振动激励产生的形变与辐射噪声。

　　从安装边界来看，壳体上沿的翻边结构完全匹配发动机缸体下平面的安装孔位分布，翻边位置预留了连续的密封胶槽，装配时配合成型密封垫或者液态密封胶即可实现与缸体的可靠密封，避免高压工况下的机油渗漏；壳体底部伸出的管接头为回油通路的接口，接口尺寸匹配常用的润滑系统油管通径，可直接对接标准规格的耐油橡胶管或者金属硬管，无需额外做转接结构设计。壳体内部的多个凸台结构是为安装机油挡板、油温传感器或者内置挡油板预留的安装位，凸台位置的壁厚做了局部加厚处理，避免攻丝安装时出现螺纹滑牙或者壳体开裂的问题，同时凸台的高度经过精准计算，不会和曲轴平衡块、连杆大头的运动轨迹产生干涉，在设计阶段就完成了运动包络的校核，避免装配后出现运动件磕碰的问题。

　　考虑到干式油底壳多用于高侧向加速度的工况，比如赛车过弯、工程机械在倾斜坡面作业的场景，壳体内部的导流结构可以避免机油在腔体内随惯性大幅晃动，保证各个回油点都能持续吸入机油，不会出现回油泵吸空造成的润滑系统失压问题。壳体整体采用铝合金压铸成型的工艺设计，所有壁厚保持均匀过渡，避免壁厚差异过大造成压铸过程中出现缩孔、冷隔等成型缺陷，外表面的加强筋分布也兼顾了工艺脱模的需求，所有拔模角度控制在合理区间，不需要额外做复杂的侧抽芯结构就能完成压铸生产，有效控制了零件的量产制造成本。在实际装车场景中，这款干式油底壳可以有效降低发动机的整体安装高度，因为取消了湿式油底壳的深型储油腔结构，发动机的重心可以进一步降低，

　　对于赛车这类对重心高度敏感的设备来说，能直接提升整车的操控稳定性；同时因为机油被持续抽离至外部储油罐，曲轴箱内的机油残留量大幅降低，曲轴运转的阻力明显减小，相同动力输出下可以获得更快的转速响应，也能避免高负荷下机油因为持续被曲轴搅动产生的高温氧化问题，延长机油的使用寿命。在结构设计过程中，还需要考虑壳体的热膨胀特性，铝合金的热膨胀系数和铸铁缸体存在差异，所以安装孔的位置做了适当的公差补偿，避免发动机热机状态下因为热胀冷缩造成安装孔位错位或者密封面压合不均的问题；壳体的边角位置全部做了圆角过渡，避免应力集中造成的疲劳开裂，尤其是在发动机安装悬置附近的位置，局部壁厚做了加强处理，承受车辆行驶过程中传递的振动载荷时不会出现裂纹。整个腔体的容积经过精准计算，既可以满足曲轴箱回油的临时缓存需求，又不会因为容积过大造成整机重量的不必要增加，铝合金材质本身的轻量化优势也能进一步降低动力单元的整体重量，符合高性能动力设备的轻量化设计趋势。
