多构型共轴旋翼无人飞行器结构设计方案

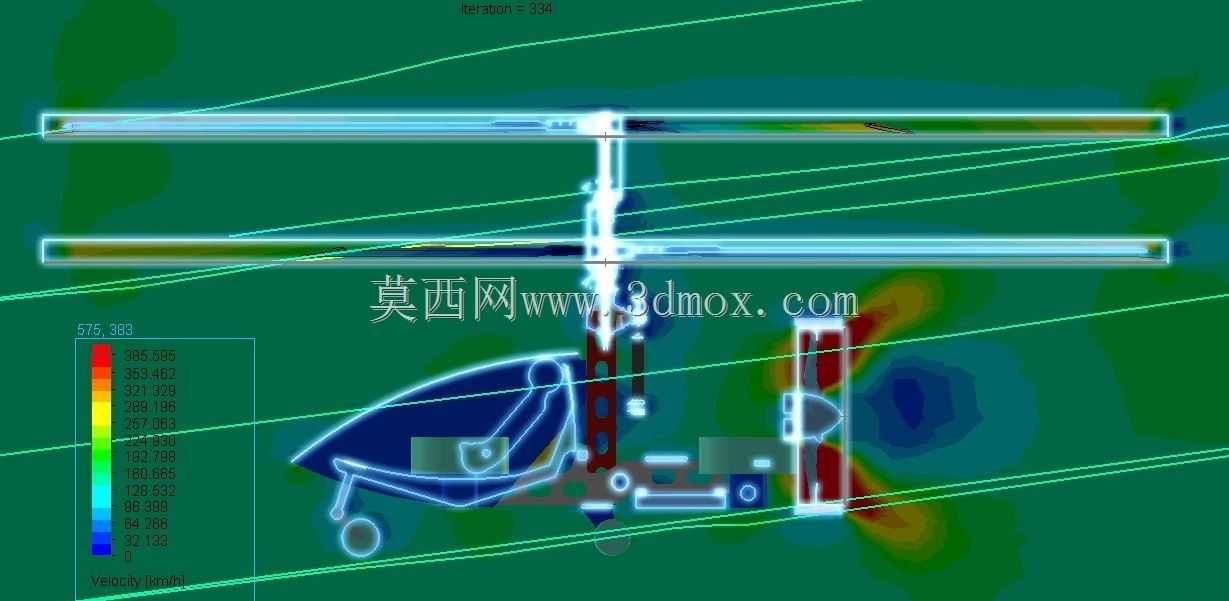

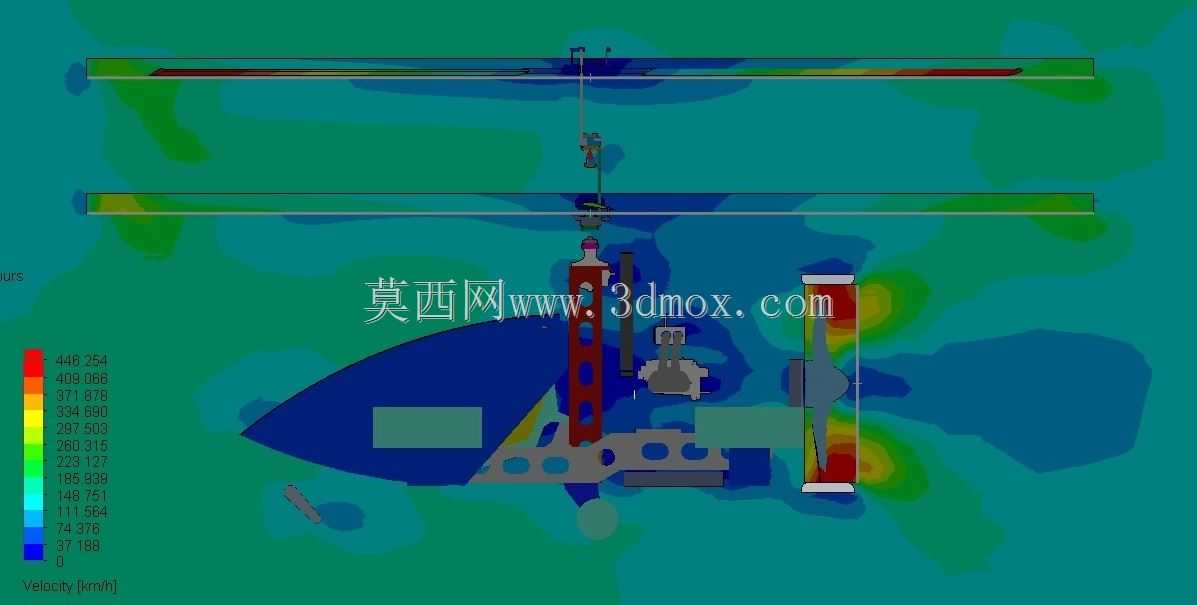

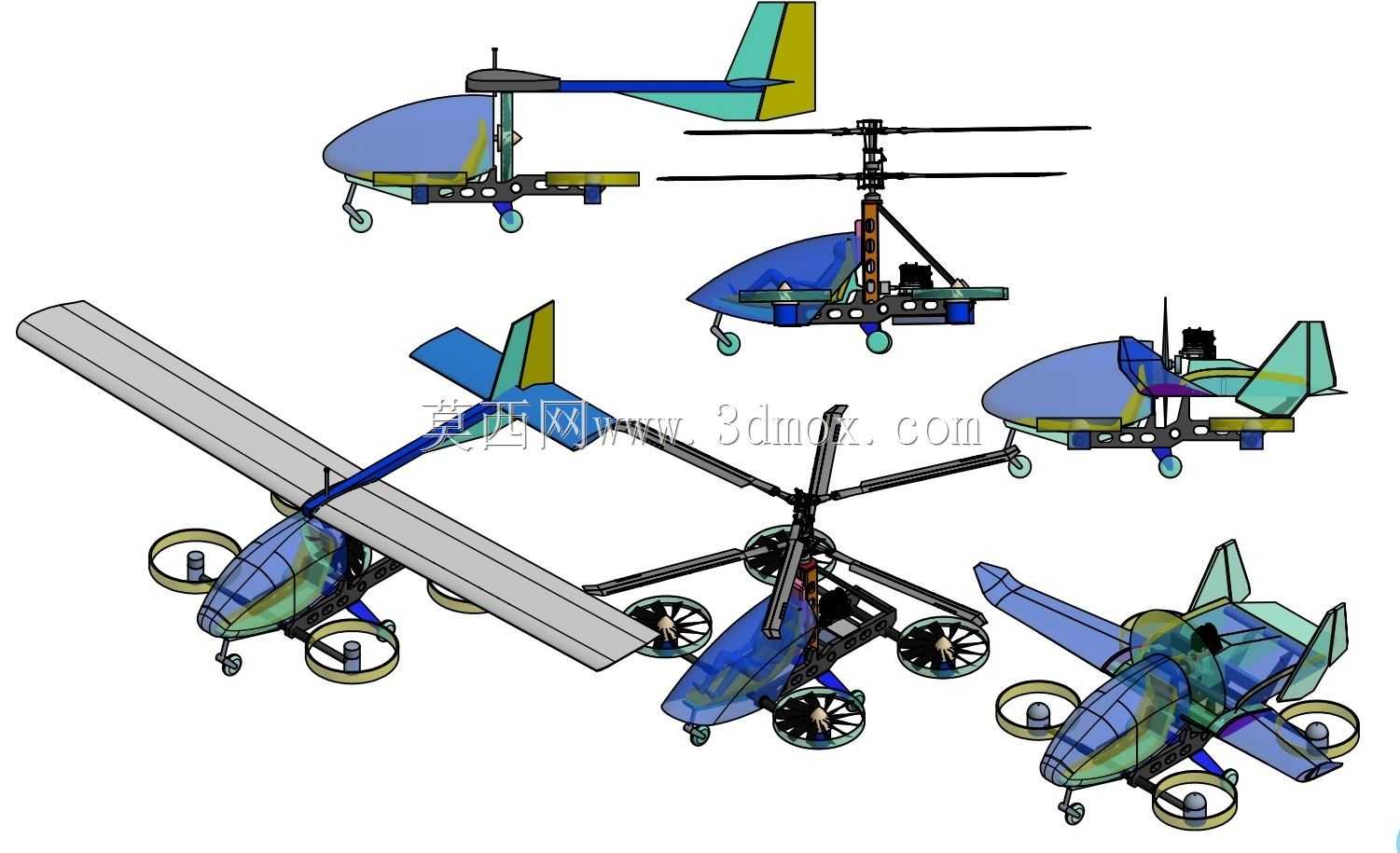

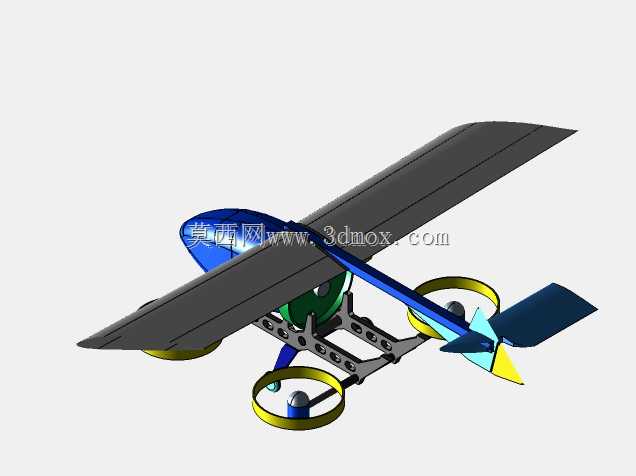

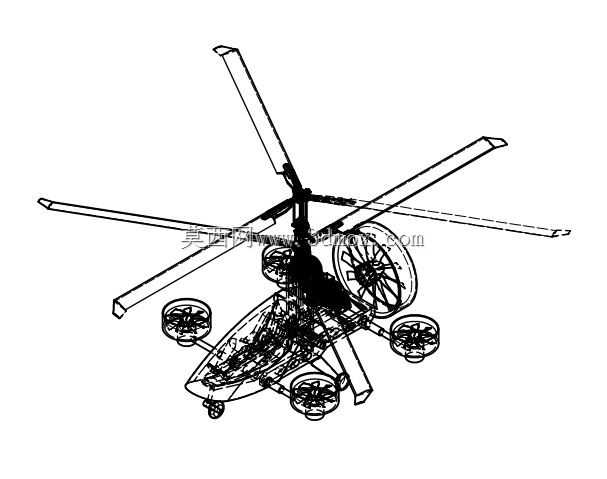

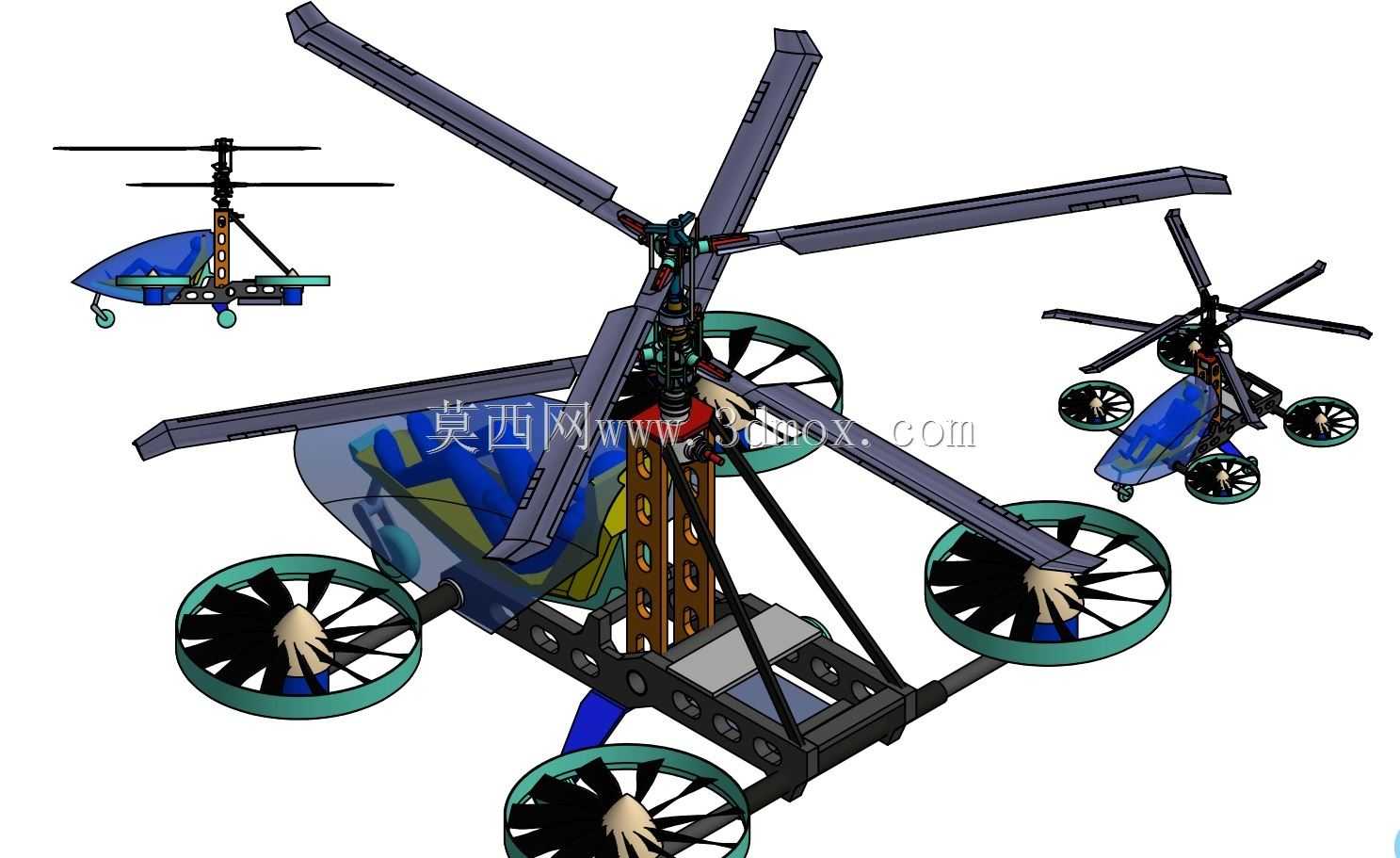

这套共轴无人飞行器结构方案覆盖了从传统单旋翼尾桨构型、共轴双旋翼构型到复合翼、多旋翼涵道组合的多种布局形式，适配不同场景下的飞行作业需求。在巡检作业场景中，共轴双旋翼构型无需尾桨结构，可缩短整机纵向尺寸，在楼宇间、电力杆塔旁等狭窄空域作业时，能降低尾桨碰撞障碍物的风险，同时共轴反转的旋翼布局可抵消旋翼扭矩，省去尾桨传动的功率损耗，提升悬停状态下的续航表现，适合长时间定点悬停的测绘、监控类作业。针对长距离航测、管线巡检场景，方案中的固定翼复合构型将固定翼升力结构与共轴旋翼垂直起降能力结合，起降阶段依靠共轴旋翼提供垂直升力，不需要专用起降跑道，在野外山地、丘陵等无平整起降场地的区域可快速部署，平飞阶段切换固定翼升力模式，飞行速度与续航里程较纯多旋翼构型提升40%以上，可覆盖更长距离的作业管线或测绘区域。涵道风扇组合构型则将动力单元嵌入涵道结构内，一方面涵道可对旋翼桨叶形成物理防护，避免低空作业时桨叶剐蹭树枝、线缆等障碍物，另一方面涵道的整流作用可降低旋翼气动噪声，适合城市区域内的安防巡查、环境监测等对噪声控制有要求的作业场景。设计过程中针对不同构型的载荷安装边界做了统一规划，机身中部预留了标准化的载荷舱接口，可根据作业需求快速更换光电吊舱、测绘相机、气体检测模块等不同任务设备，载荷安装面的同轴度公差控制在0.1mm以内，避免载荷偏心带来的飞行姿态控制偏差。起落架采用滑橇与小机轮结合的结构形式，在硬质平整地面可依靠机轮实现短距离滑跑调整位置，在草地、碎石等不平整地面则通过滑橇结构分散接地压力，避免起降过程中机身侧翻。各构型的旋翼传动结构均采用模块化设计，共轴旋翼的内外轴系采用独立轴承支撑，上下旋翼的桨距调节机构做了分层布置，维护时可单独拆解上层或下层旋翼组件，不需要完全拆解整个传动系统，降低外场作业的维护难度。机身结构采用半硬壳式布局，主承力框架与蒙皮的连接位置预留了定位止口，装配时可快速对齐安装孔位，控制整机装配累积误差，保证不同构型的机身重心均落在旋翼轴的合理范围内，不需要额外增加配重块调整重心，有效控制整机结构重量。
