碳铝复合轻量化运动型汽车轮毂结构

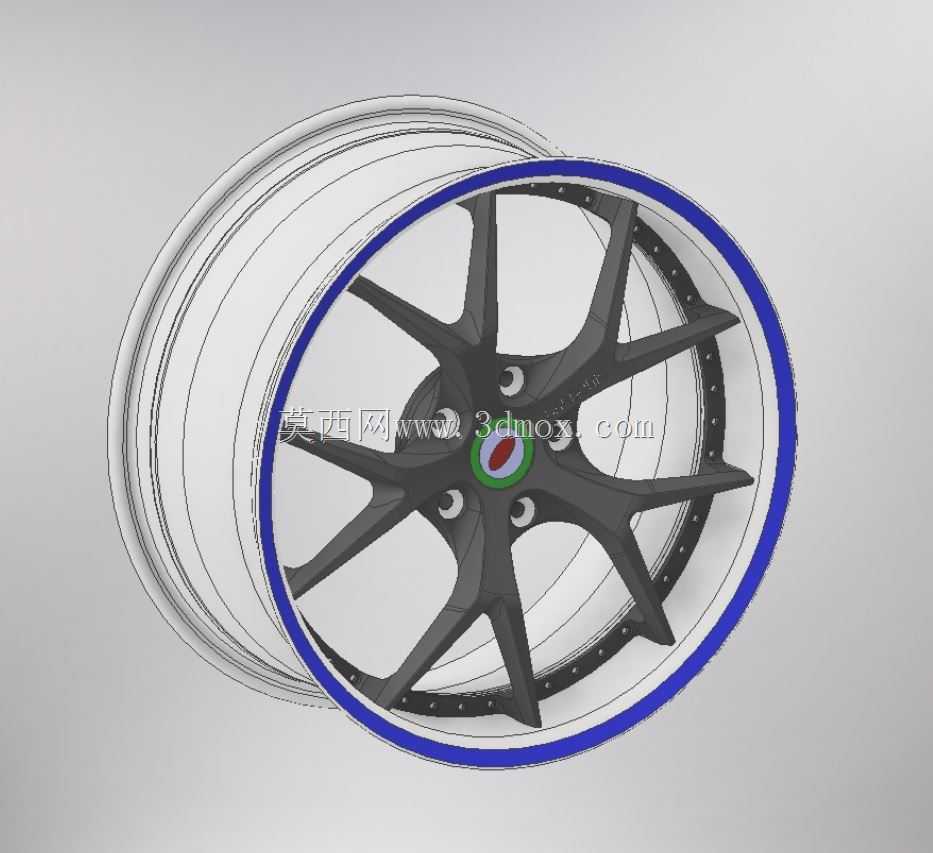

　　这款碳铝复合车轮的结构设计，核心瞄准乘用车辆改装与高性能乘用车型的配套需求，在日常道路行驶、赛道日驾驶等多场景下都能适配对应的性能要求。不同于传统单一铝合金材质的轮毂，这款产品采用碳纤维轮辋搭配锻造铝合金辐条基座的复合结构，在设计阶段就把轮组的转动惯量控制作为核心指标之一——轮辋作为车轮最外侧的旋转部件，采用高模量碳纤维铺层成型，相比同尺寸铝合金轮辋能降低近四成的外圈重量，直接减少车辆起步、制动过程中需要克服的旋转惯性，同时降低非簧载质量，让悬架系统的响应速度更快，路面颠簸的过滤表现更直接。

　　从结构功能拆分来看，中心的铝合金基座承担了全部的安装载荷传递作用，与车辆轮毂轴头配合的中心孔、螺栓孔都集成在铝合金锻件上，安装边界完全匹配常规五孔乘用车辆的轴头规格，PCD节圆直径、中心孔定位尺寸都遵循主流改装轮毂的通用参数，不需要额外加装变径圈或者孔位转接件就能直接适配对应车型，安装面的平面度在设计时预留了0.02mm的形位公差要求，避免安装后出现车轮动平衡偏差过大的问题。辐条采用多辐Y型分叉设计，每根辐条的截面从中心基座向外逐渐收窄，在保证辐条径向支撑强度的同时，给刹车系统预留了足够的散热空间，大尺寸多活塞刹车卡钳安装后不会与辐条产生运动干涉，辐条背面预留的平衡块粘贴槽，也能避免后期粘贴动平衡块时出现剐蹭卡钳的问题。

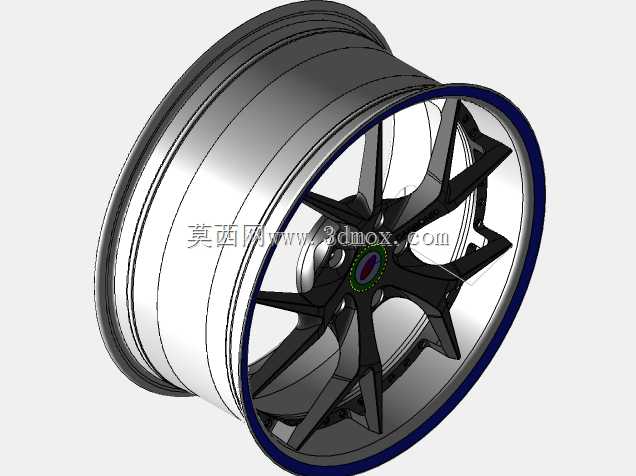

　　外侧的碳纤维轮辋与铝合金基座的连接采用结构胶粘接加周向销钉定位的复合连接方式，设计阶段就考虑了不同温度下两种材质的热膨胀系数差异，连接界面的胶层厚度控制在0.3mm到0.5mm之间，能够缓冲不同材质热胀冷缩产生的内应力，避免极端温度工况下连接界面出现脱粘问题。轮辋的胎圈座位置按照标准乘用车轮胎的匹配尺寸设计，凸峰的高度、角度完全满足无内胎轮胎的密封要求，不需要加装内胎就能实现轮胎与轮辋之间的气压密封，轮辋边缘的蓝色标识层是耐磨防护涂层，在日常拆装轮胎、路边剐蹭路沿的时候能够保护碳纤维基体不被硬物划伤，避免碳纤维层出现分层损伤。

　　在结构强度校核阶段，这款车轮分别通过了径向疲劳试验、弯曲疲劳试验、13度冲击试验的仿真验证，辐条的应力集中位置都做了圆弧过渡处理，中心安装孔周边的加强筋结构分散了螺栓预紧力产生的局部应力，避免长期行驶后安装位出现裂纹。轮辋的碳纤维铺层采用多角度交叉铺层设计，0度铺层承担径向载荷，±45度铺层承担扭转与侧向载荷，90度铺层提升轮辋的抗冲击能力，在车辆过弯产生侧向载荷的时候，轮辋的侧向变形量控制在安全范围内，不会出现轮胎脱圈的风险。

　　从实际使用的角度出发，这款复合车轮的重量比同尺寸同强度等级的锻造铝合金轮毂轻25%左右，除了提升加速、制动性能之外，还能降低车辆行驶过程中的滚动阻力，对燃油经济性或者电耗表现都有正向帮助。轮辋的外侧亮边处理与深色辐条形成的视觉反差，也能满足车辆外观改装的视觉需求，辐条的镂空设计在车辆行驶过程中能够引导气流穿过刹车卡钳区域，带走刹车皮与刹车盘摩擦产生的热量，减少连续制动后出现的刹车热衰减问题。在安装适配层面，这款轮毂的偏距设计覆盖了主流前驱、后驱乘用车型的适配范围，轮拱间隙的预留量足够适配常规升级尺寸的轮胎，不会出现转向过程中轮胎剐蹭翼子板或者悬架部件的问题，气门嘴的安装位置预留了标准橡胶气门嘴或者金属气门嘴的安装孔，不需要对轮辋进行二次加工就能完成气门嘴的装配。
