阿尔法罗密欧浮雕车标曲面造型设计

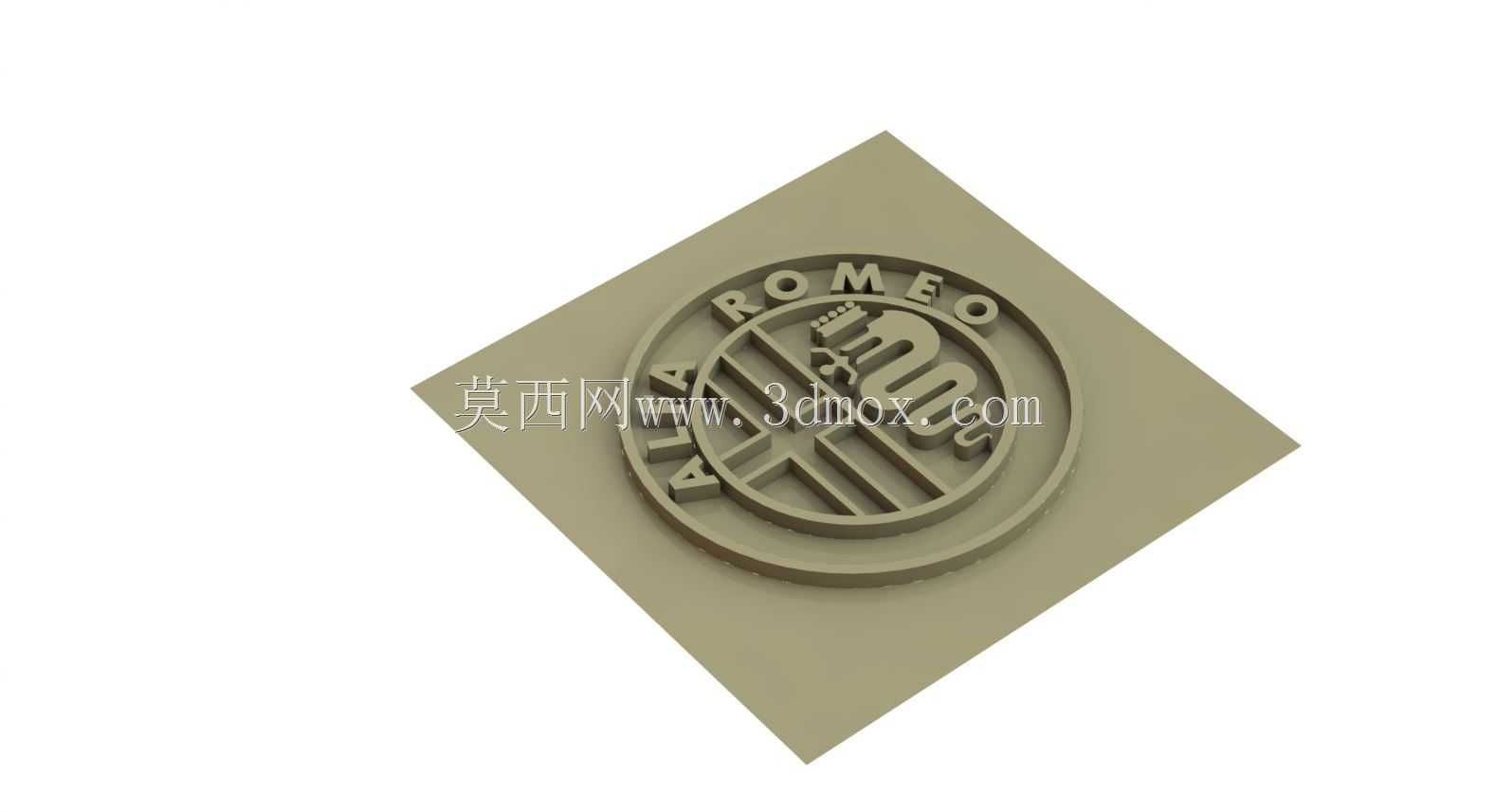

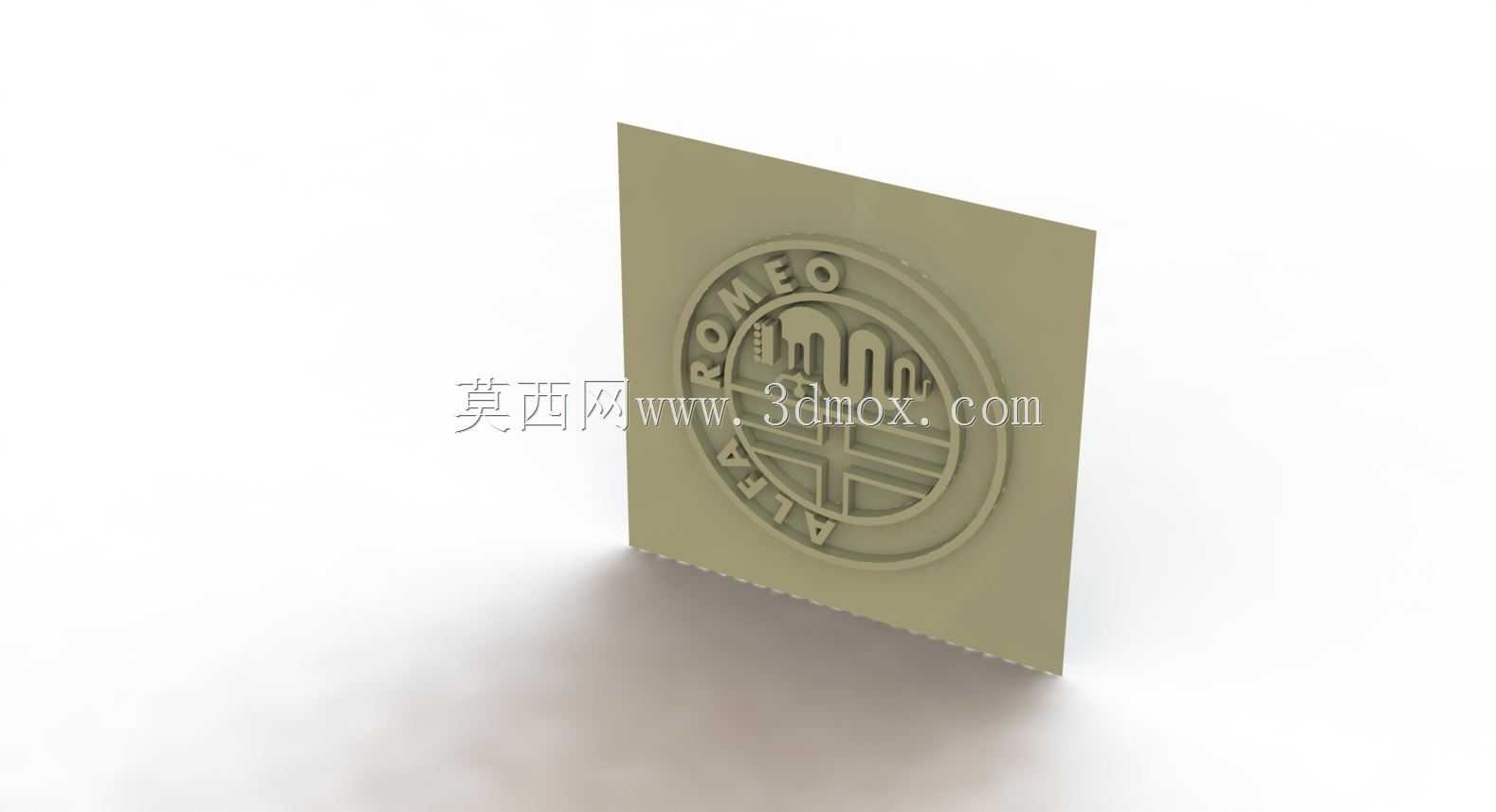

　　本次完成的阿尔法罗密欧徽标浮雕造型，核心服务于汽车品牌周边定制、车辆改装标识替换、文创产品开模打样等实际场景，在设计阶段就充分考虑了不同应用场景下的安装适配需求。从实际落地角度出发，徽标本体采用圆形浮雕结构，外圈环绕品牌英文标识，内部十字与蛇形元素做等比例凸起处理，所有凸起棱边均做R0.3的圆角过渡，既避免浮雕尖角在后续注塑、金属冲压工序中出现填充不满、应力集中开裂的问题，也能保证日常使用中不会因为剐蹭出现边缘掉漆、崩缺的情况。整个徽标附着在方形安装基板上，基板边缘做微倒角处理，基板厚度根据应用场景可灵活调整：如果是用于车辆中网、尾门的替换标识，基板厚度控制在2mm即可，背面预留3M胶粘贴槽位，槽深0.2mm，

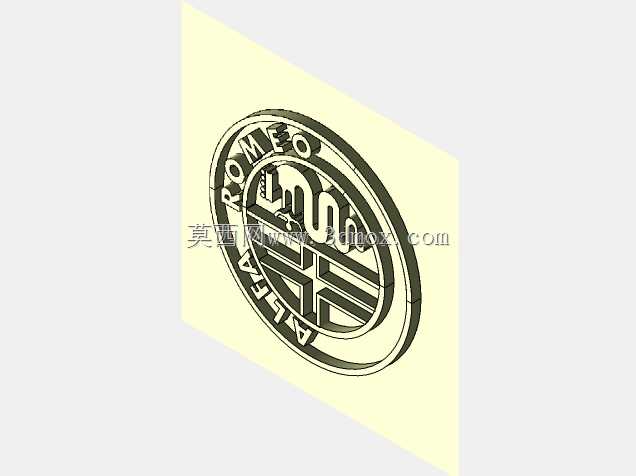

　　粘贴后胶层不会溢出徽标边缘，保证安装后外观整洁；如果是用于金属纪念章、桌面文创摆件的生产，基板厚度可调整至5-8mm，背面预留挂孔或者摆件底座安装位，满足不同载体的装配需求。设计过程中优先采用曲面投影雕刻的建模思路，先将品牌徽标的平面矢量图导入建模环境，校准所有线条的比例关系，确保外圈字母间距、内部十字与蛇形元素的相对位置完全符合品牌官方规范，不会出现比例失真、元素错位的问题。完成平面轮廓校准后，将轮廓线投影到基板的基准平面上，针对不同元素设置差异化的浮雕高度：外圈字母与外圈圆环的凸起高度统一为0.8mm，内部十字元素凸起高度为1mm，蛇形图案根据自身轮廓做渐变高度处理，蛇头位置凸起最高为1.2mm，蛇尾位置平滑过渡到0.8mm，

　　让整个浮雕的层次感更突出，不会出现所有元素齐平导致的视觉平淡问题。建模时特意规避了垂直拔模面的设计，所有浮雕侧面都做了1.5度的拔模斜度，不管是后续采用注塑加工、金属压铸还是CNC精雕加工，都能顺利脱模或者走刀，不会出现倒扣结构导致的加工卡滞、脱模拉伤的问题。针对不同加工工艺的适配性，模型在细节上做了对应优化：如果用于亚克力、ABS材质的激光雕刻或者3D打印，模型的曲面公差控制在0.05mm以内，打印或者雕刻后不需要额外打磨就能呈现清晰的轮廓；如果用于金属冲压或者蚀刻工艺，模型的线条宽度最小处不小于0.3mm，避免冲压时出现细线条断裂、蚀刻时出现线条糊化的问题。在安装边界的考量上，方形基板的尺寸可根据安装位大小做等比例缩放，

　　缩放过程中所有浮雕元素的高度、圆角、拔模斜度都做参数化关联，不会因为缩放出现比例失调、特征变形的问题。比如适配车辆尾门安装时，基板尺寸可设置为80mm80mm，刚好覆盖多数车型尾门的原有车标安装位，不需要额外对车身钣金做打孔、打磨处理；如果是用于方向盘中央的标识替换，基板尺寸可缩小至50mm50mm，边缘做圆弧过渡，匹配方向盘中央的弧形安装面，安装后不会出现边缘翘起、贴合不牢的问题。整个造型的曲面连续性全部达到G2级别，不管是做哑光磨砂还是高光镀铬的表面处理，都不会出现曲面棱线不顺、反光断层的问题，能满足汽车级外观件的表面质量要求。
