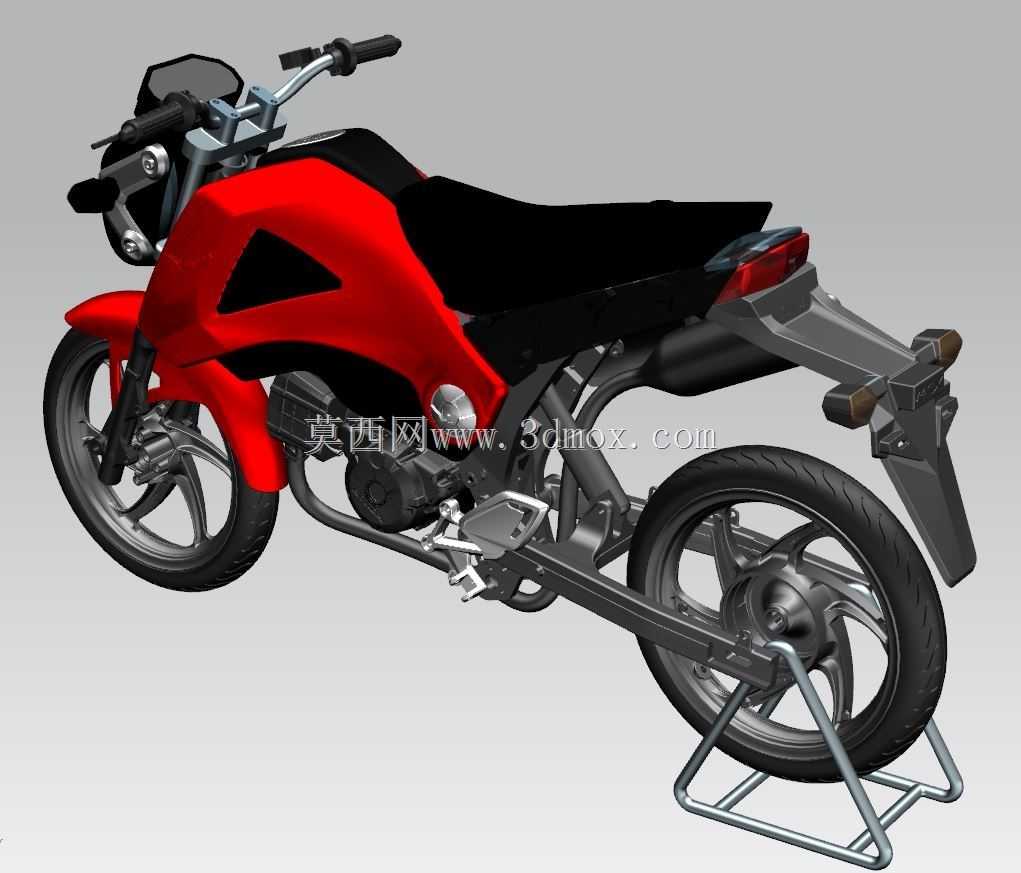

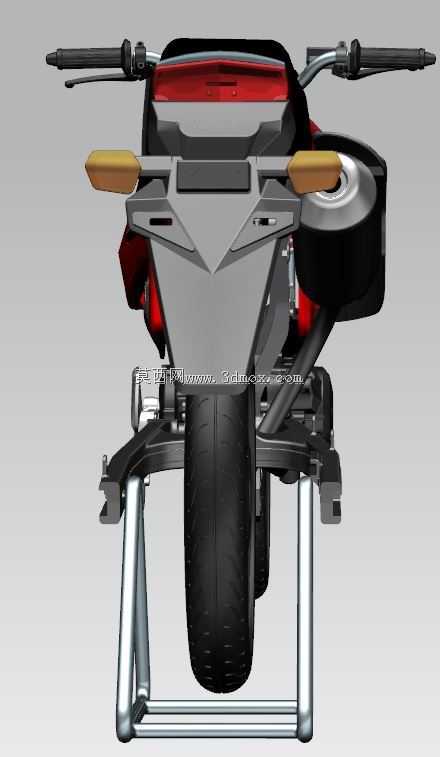

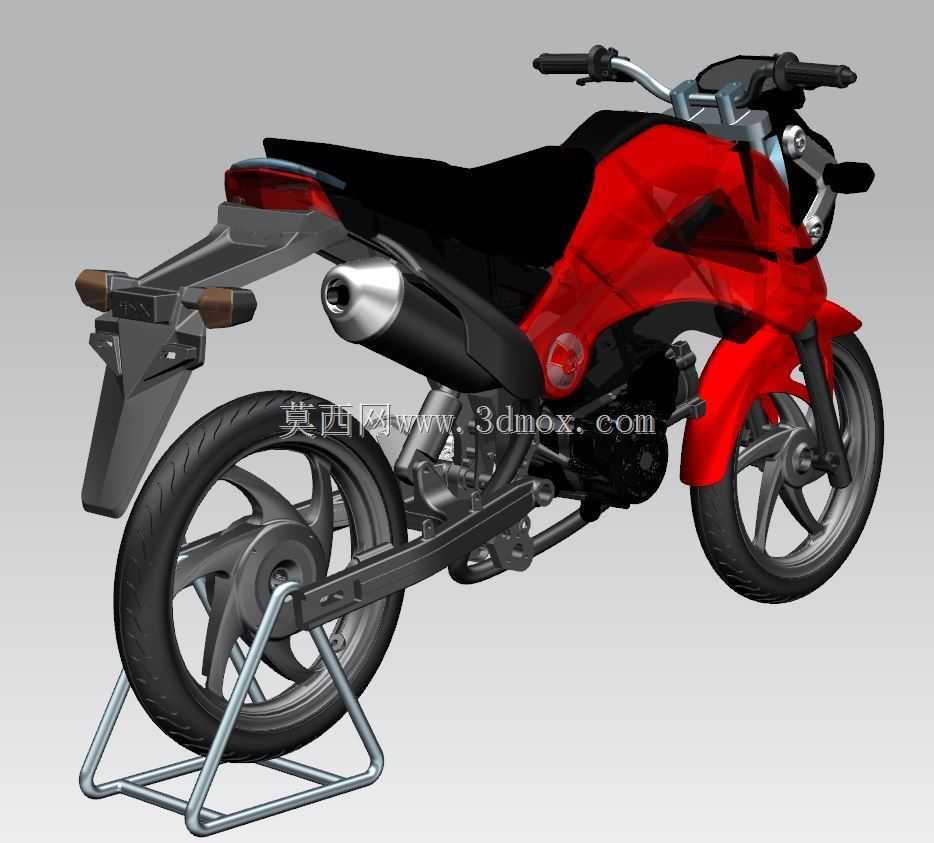

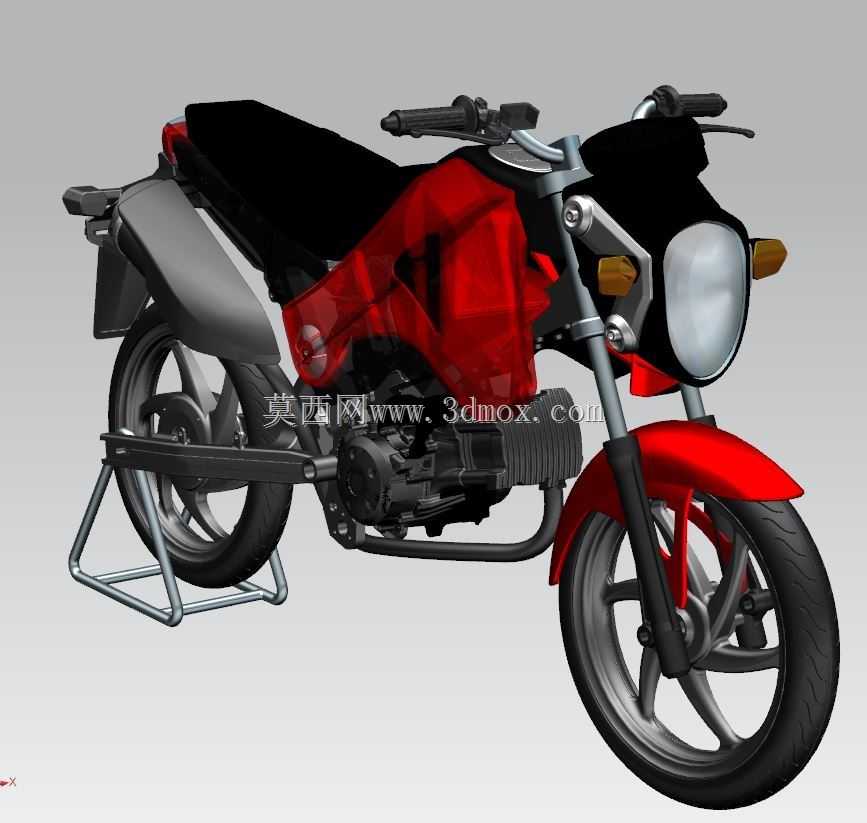

本田MSX小型街跑摩托车整车结构三维数模

　　这款小型摩托车的三维结构设计，核心面向城市短途通勤、休闲玩乐的使用场景，整体结构紧凑，适配狭窄街巷穿行、短途代步的实际需求，区别于大排量跨骑车型的宽大尺寸，这款车型的轮距、轴距都做了针对性压缩，在保证骑行姿态舒展的前提下，尽可能缩小整车占用空间，方便日常停放、穿行车流。从结构设计逻辑来看，整车采用钢管编织式车架作为核心承载基体，车架的管材弯折角度、焊接点位都经过受力校核，能够承载单人骑行的动静态载荷，同时兼顾轻量化需求，避免整备质量过高带来的操控迟滞问题。前部转向系统采用正立式前叉结构，前叉的行程设定兼顾铺装路面的滤震需求与小幅度非铺装路面的通过性，转向把的安装高度、握把角度经过人机工程校核，骑行时上半身姿态自然放松，

　　长时间握持不会产生过度的肌肉疲劳。前部制动系统采用单碟刹配单活塞卡钳的结构，制动力度匹配整车整备质量，能够在常规骑行速度下提供足够的制动效能，同时避免制动力过剩带来的抱死风险，前轮采用铸造铝合金轮毂，搭配小尺寸公路轮胎，胎纹设计偏向干湿地铺装路面抓地力，兼顾滚动阻力与抓地性能的平衡。动力单元采用卧式单缸结构，安装位置位于车架中部下方，尽可能降低整车重心，提升弯道行驶时的稳定性，动力单元与后摇臂的连接点位设置了缓冲衬套，能够过滤发动机运转产生的振动，避免振动直接传递到车架与骑行姿态上。后摇臂采用钢制方管焊接结构，摇臂的枢轴位置与后轮轴的同轴度经过严格控制，保证后轮行驶时的直线稳定性，后减震采用中置单减结构，安装角度经过调校，能够在载人、过减速带等场景下提供合适的压缩与回弹阻尼，避免打底或者减震过硬带来的颠簸感。燃油箱设置在车架上部、转向把与座椅之间的位置，油箱的造型与整车覆盖件流畅衔接，容量设定满足日常通勤100公里以上的续航需求，油箱的加油口位置、燃油泵安装位都预留了标准接口，能够适配常规的燃油供给系统零部件。座椅采用分体式防滑坐垫，前部驾驶位的坐垫厚度、凹陷角度经过优化，能够给骑行者提供足够的臀部支撑，后座的尺寸满足短途载人需求，同时不会过度增加整车长度。尾部的尾灯、转向灯安装位都做了集成化设计，与尾部覆盖件融为一体，既保证灯光的照射角度符合道路行驶的法规要求，也兼顾整车的外观协调性。整车的覆盖件采用ABS注塑成型的工艺思路设计，

　　覆盖件的安装卡扣位置、连接螺柱点位都在数模中做了精准预留，覆盖件与车架、动力单元、行走系统之间预留了足够的安装间隙，避免行驶过程中振动产生的异响，同时覆盖件的分模线位置都做了隐藏式设计，保证外观的整体流畅度。后轮同样采用铸造铝合金轮毂，搭配与前轮同规格的公路轮胎，后制动结构与前制动匹配，保证前后制动力的分配比例合理，后轮的链轮、链条传动结构的安装位置做了密封防护设计，减少骑行过程中泥沙进入传动结构带来的磨损。侧撑采用弹簧回位结构，侧撑的支撑角度、接地面积经过校核，在平整路面停车时能够保证整车的停放稳定性，不会出现侧翻风险，同时侧撑的收起位置不会与脚踏、覆盖件产生运动干涉。脚踏采用折叠式橡胶脚踏，骑行时脚部放置位置自然，

　　倾倒时脚踏能够自动折叠，避免撞击造成的结构损坏。整车的线束走向在数模中做了预留规划，线束沿着车架主梁布置，通过卡扣固定在车架上，避免线束与运动部件产生摩擦，同时所有电器件的接插件位置都做了防水设计预留，满足雨天骑行的使用需求。从安装边界来看，整车的最大宽度不超过车把的两端宽度，能够轻松通过常规的非机动车道、小区限宽设施，整车的坐高设定适配绝大多数身高的骑行者，双脚能够轻松着地，降低新手骑行的操控门槛。这款数模完整还原了整车从车架、行走系统、动力系统到覆盖件、电器件的全部结构关系，可用于摩托车结构教学、改装方案验证、小型代步车的结构参考等场景，数模中各零部件的装配关系清晰，运动部件的行程范围都做了约束，能够直接用于干涉检查、运动仿真等工程设计环节。
